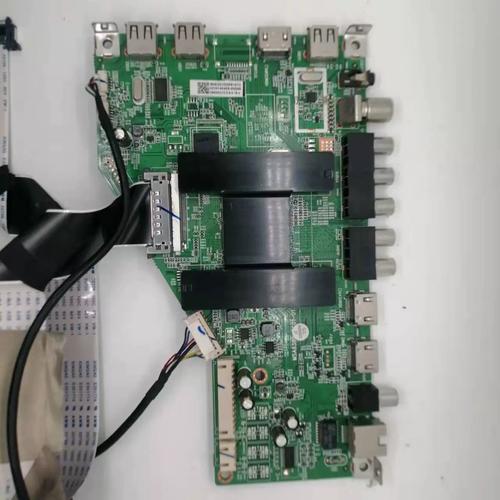

LE42D31主板维修是一项需要结合理论知识与实操经验的综合性技术工作，涉及电路分析、元器件检测、故障定位等多个环节，该型号主板作为三星液晶电视的核心组件，集成了电源管理、信号处理、驱动控制等功能模块，维修时需遵循系统化排查思路,确保故障处理的准确性和安全性。
（图片来源网络，侵删）
维修前的准备工作
- 安全防护：首先切断电视电源，拔下电源线并等待10分钟以上，确保主板高压电容充分放电，佩戴防静电手环，避免静电击穿精密元器件，准备万用表、示波器、电烙铁、热风枪等专业工具,以及同型号备用主板用于对比测试。
- 故障现象确认：通过与用户沟通和上电观察，明确故障表现，常见现象包括无开机画面、花屏、无声音、自动关机等，若电视完全无反应，需重点检查电源模块；若出现花屏,则可能涉及驱动电路或存储器问题。
主板关键模块检测流程
主板可分为电源输入、系统控制、视频处理、背光驱动、音频处理五大模块,需逐一排查：
电源模块检测
电源模块为主板提供各路工作电压，是故障高发区,使用万用表测量关键测试点电压：
- 交流输入端：检查保险管是否熔断，压敏电阻是否击穿，保险管熔断需排查整流桥、开关管等是否存在短路故障。
- 主电压输出端：通常有+12V、+5V、+3.3V等输出，若+12V缺失，可能由PWM控制器（如OB2269）或开关管故障导致；若+5V异常，需检查LDO稳压器（如AP1117）及其外围电路。
- 待机控制电路：测量CPU（如S5P4415）的待机控制脚电压，正常应为高电平或低电平（根据主板设计），若电压异常,需检查复位电路和晶振是否起振。
系统控制模块检测
系统控制模块是主板“大脑”，负责协调各模块工作,检测要点包括：
- CPU供电：测量核心供电（通常为1.2V）和I/O供电（3.3V）是否稳定，若供电正常但CPU不工作，需检查时钟信号（用示波器测量晶振引脚，应有频率为24MHz左右的正弦波）和复位信号（上电瞬间应有低电平复位脉冲）。
- 存储器检测：检查Flash存储器（如K9F1G08U0B）和SDRAM（如K4S561632）的供电和片选信号，若存储器损坏,可能导致电视无法进入开机界面或出现软件故障。
- I/O接口：检查按键板接口、HDMI接口等通信线路是否存在短路或断路,可通过对比法测量对地阻值判断。
视频处理模块检测
视频处理模块负责图像信号解码与转换，常见故障表现为花屏、缺色或无图像,检测步骤如下：
（图片来源网络，侵删）
- 信号输入端：用示波器测量LVDS接口的行场同步信号和数据信号，若信号异常,需检查信号源板到主板的排线是否接触良好。
- 图像处理器：检测主芯片（如S5P4402）的供电和时钟信号，若外围元器件损坏（如滤波电容失效）,可能导致图像干扰。
- LVDS输出电路：检查LVDS驱动芯片（如DS90CF383）及其匹配电阻，若电阻阻值偏移,可能导致图像显示异常。
背光驱动模块检测
背光驱动模块控制屏幕背光亮度，故障表现为黑屏或背光闪烁,检测方法：
- 背光使能信号：测量CPU输出的背光使能脚（如ON/OFF）电压，正常应为高电平，若电压异常,需检查控制电路中的三极管或光耦是否损坏。
- 高压输出端：用万用表交流档测量升压变压器输出，正常应有800V-1500V交流电压（根据屏幕尺寸而定），若无输出，需检查PWM控制器（如OZ9926N）和MOS管。
- 背光电流检测：若电流过大导致保护,需检查限流电阻和反馈电路中的光耦是否工作正常。
音频处理模块检测
音频模块故障通常表现为无声或噪音大,检测要点：
- 音频解码芯片：检查音频处理器（如CS4344）的供电和I2C通信信号（用示波器测量SDA、SCL线是否有数据传输）。
- 功放电路：测量功放芯片（如TDA7266）的供电和静音控制脚，若静音脚为低电平,需解除静音条件。
- 输出耦合电容：检查音频输出端的电容是否失效,可用万用表电容档测量容值。
常见故障案例分析
- 故障现象：电视无法开机，指示灯不亮。 排查过程：测量电源模块输出，发现+12V电压为0V，断开负载后电压恢复正常，判断为负载短路，逐一断开各模块供电，当断开背光驱动模块时电压恢复，检查发现升压变压器次级对地短路,更换后故障排除。
- 故障现象：图像花屏，伴音正常。 排查过程：检测视频处理模块，发现LVDS数据信号线存在干扰，用示波器测量发现信号线与地线之间存在短路，排查为排线破损,更换排线后故障消失。
维修注意事项
- 元器件代换原则：更换元器件时需注意参数一致性，如电容的耐压值、容值，电阻的功率、阻值等,集成电路代换需确认封装和引脚功能完全兼容。
- 焊接工艺：焊接贴片元器件时使用恒温烙铁（温度控制在350℃左右），避免高温损坏元器件,焊接后需用放大镜检查是否存在虚焊或短路。
- 软件故障处理：若判断为软件故障，需使用专用工具刷写固件,确保固件版本与主板型号匹配。
相关问答FAQs
问题1：LE42D31主板出现“三无”故障（无图像、无声音、无指示灯），如何快速定位故障点？
解答：此类故障通常由电源模块或系统控制模块异常导致，首先检查电源输入端的保险管是否熔断，若熔断则排查整流桥、开关管等元件是否短路；若保险管完好，测量主电压输出端（如+12V、+5V）是否正常，若电压输出异常，重点检查PWM控制器和反馈电路；若电压正常但整机无反应，则需检测CPU的供电、时钟和复位信号,必要时更换CPU或存储器。
问题2：维修LE42D31主板时，如何判断LVDS接口故障还是屏幕故障？
解答：可通过“信号注入法”区分，将主板正常工作时的LVDS信号线接到同型号屏幕上，若屏幕显示正常，则原屏幕损坏；若屏幕仍异常，则为主板LVDS接口或视频处理模块故障，测量LVDS接口的供电和使能信号是否正常，若信号正常但无图像,可进一步检查LVDS驱动芯片和排线接触情况。
