l32f2300b维修是一项需要专业知识和谨慎操作的技术工作，涉及电路分析、元器件检测和故障定位等多个环节，以下从常见故障类型、维修工具准备、具体维修步骤、注意事项及案例分析等方面进行详细说明,帮助维修人员系统掌握该型号液晶电视的维修方法。

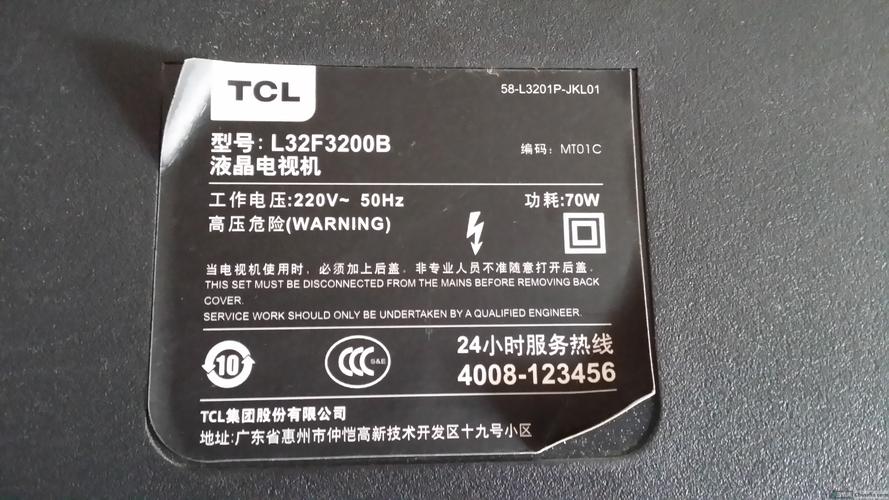

在维修前，首先需了解l32f2300b的基本结构，该机型采用三星液晶面板，内置电源板、主板、背光驱动板（TCON板）等核心组件，常见故障现象包括不开机、无图像、无声音、背光闪烁或图像异常等，不同故障对应的排查方向和维修重点差异较大，不开机故障需重点检查电源电路,而无图像问题则可能涉及主板信号处理或背光驱动电路。
维修工具的准备是保障维修顺利进行的基础，必备工具包括万用表（数字式万用表优先，需具备电压、电阻、二极管档位）、示波器（用于检测信号波形）、电烙铁（建议选用恒温烙铁，功率30-50W）、吸锡器、热风枪、螺丝刀套装（含十字、一字及内六角）、隔离变压器（防止电路漏电）以及替换用元器件（如保险丝、稳压二极管、电容等），示波器和万用表的精度直接影响故障判断的准确性,需定期校准。

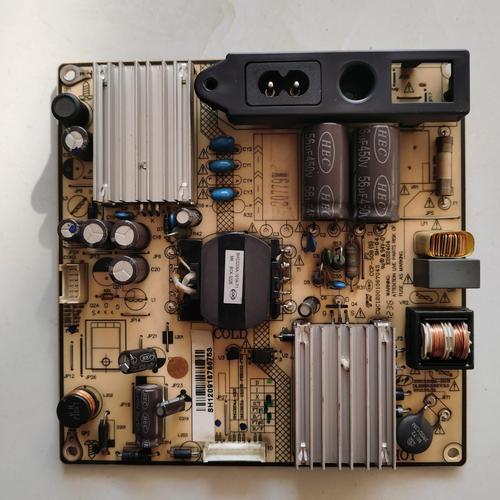

针对不开机故障，可按照以下步骤进行排查：首先检查电源板输出电压，正常情况下应提供+5V、+12V、+24V等关键电压，若电压异常或无输出，需断开负载后测量，判断是电源板本身故障还是负载短路导致，若电源板无电压输出，常见原因包括保险丝熔断、PWM控制器损坏（如UC3842系列）、整流桥击穿或开关管短路等，可通过观察保险丝是否发黑、测量关键元器件阻值等方法定位故障点，保险丝熔断且伴有炸裂痕迹，通常说明后级存在严重短路，需重点检查开关管、整流桥及滤波电容，若电源板输出电压正常但整机仍不开机，则需检查主板上的系统控制电路，如CPU供电、晶振及复位电路是否正常,可通过测量CPU各引脚电压及复位信号波形判断。
对于无图像或图像异常故障，需区分背光是否正常工作，若背光不亮，需检查背光驱动电路，包括背光供电、驱动芯片（如OZ9938系列）及灯管连接，可使用万用表测量背光启动信号（EN）和亮度调节信号（PWM）是否正常，若无信号则检查主板相关电路；若有信号但背光不亮，则需检测驱动芯片供电及输出端电压，常见故障为驱动芯片损坏或升压电路故障，若背光正常但无图像，需检查主板信号处理路径，包括高频头信号输入、解码芯片（如SVP芯片）及LVDS输出接口，可通过示波器测量LVDS信号波形，判断是否为信号传输问题，同时检查TCON板是否工作正常,TCON板故障可能导致图像花屏或无显示。
声音故障相对较少，常见原因包括音频功放芯片损坏、静音电路异常或音频信号处理电路故障，维修时需先检查功放芯片供电是否正常，再测量音频输入信号，若无输入则检查主板音频解码电路,若有输入但无声则需更换功放芯片或检查外围元器件。
在维修过程中，需特别注意以下事项：操作前务必断开电源并等待电容放电，避免触电或元器件损坏；更换元器件时需选用相同型号或参数兼容的替代件，尤其是电容的容量、耐压值及二极管的极性不能搞错；焊接时避免虚焊或短路，焊接后需清理焊点并检查是否有残留锡渣；维修完成后需进行老化测试,确保故障彻底排除且无新问题产生。
以实际案例为例，一台l32f2300b电视出现“三无”故障（无图像、无声音、无背光），经排查电源板无+24V电压输出，测量保险丝已熔断，进一步检测发现开关管Q802（型号K2655）击穿短路，同时PWM控制器UC3842也已损坏，更换同型号开关管及UC3842后，电源板恢复正常输出，故障排除，另一案例表现为图像花屏，检查发现TCON板上电容C201（1000uF/16V）鼓包，更换后图像恢复正常,说明电容老化可能导致信号传输不稳定。
为提高维修效率，可建立常见故障与对应元器件对照表,如下所示：
| 故障现象 | 可能故障部位 | 常见损坏元器件 |
|---|---|---|
| 不开机 | 电源板 | 保险丝、开关管、UC3842 |
| 无背光 | 背光驱动板 | 驱动芯片OZ9938、升压电感 |
| 无图像 | 主板/TCON板 | SVP解码芯片、LVDS排线、TCON芯片 |
| 声音异常 | 音频功放电路 | 功放芯片TDA7492、耦合电容 |
维修l32f2300b需要理论与实践结合，维修人员需熟悉电路原理图，并具备一定的故障分析能力，建议维修时记录故障现象及处理过程,积累经验以便快速解决类似问题。
相关问答FAQs
Q1：维修l32f2300b时，如何判断是电源板故障还是主板故障？
A：判断电源板还是主板故障，可采用“断开法”，首先断开主板与电源板的连接，仅给电源板通电，测量各路输出电压是否正常，若电压正常，说明电源板无故障，问题可能出在主板或负载电路；若电压仍异常，则故障在电源板，若电源板输出正常但整机工作异常，可重点检查主板上的CPU供电、晶振及复位信号,这些是主板控制系统的关键部分。
Q2：更换背光驱动芯片时需要注意哪些问题？
A：更换背光驱动芯片（如OZ9938）时，需注意以下几点：一是确保芯片型号完全一致，或查阅 datasheet 确认引脚功能及电气参数兼容；二是焊接时使用热风枪，控制温度不超过350℃，避免损坏芯片；三是焊接后需检查芯片周边元器件是否因过热受损，如电阻、电容等；四是通电前测量芯片供电脚电压是否正常，避免因短路导致新芯片再次损坏；五是更换后需测试背光亮度调节功能是否正常,确保PWM信号输入端工作稳定。
