功放机喇叭保护电路维修是音响设备维护中的常见工作，该电路的主要作用是在功放出现异常时（如直流输出、过载、过热等）快速切断输出，避免喇叭单元因过大电流冲击而损坏，保护电路故障可能导致两种极端情况：一是保护电路误动作，导致功放正常工作时也频繁静音或切断输出；二是保护电路失效，无法在功放异常时及时动作，烧毁喇叭,掌握其维修方法和原理对音响爱好者及维修人员至关重要。

（图片来源网络，侵删）

保护电路的常见类型与工作原理

功放喇叭保护电路通常分为直流检测、过流检测、过热检测和开机延时保护等类型，部分高端机型还会整合电压异常检测功能。

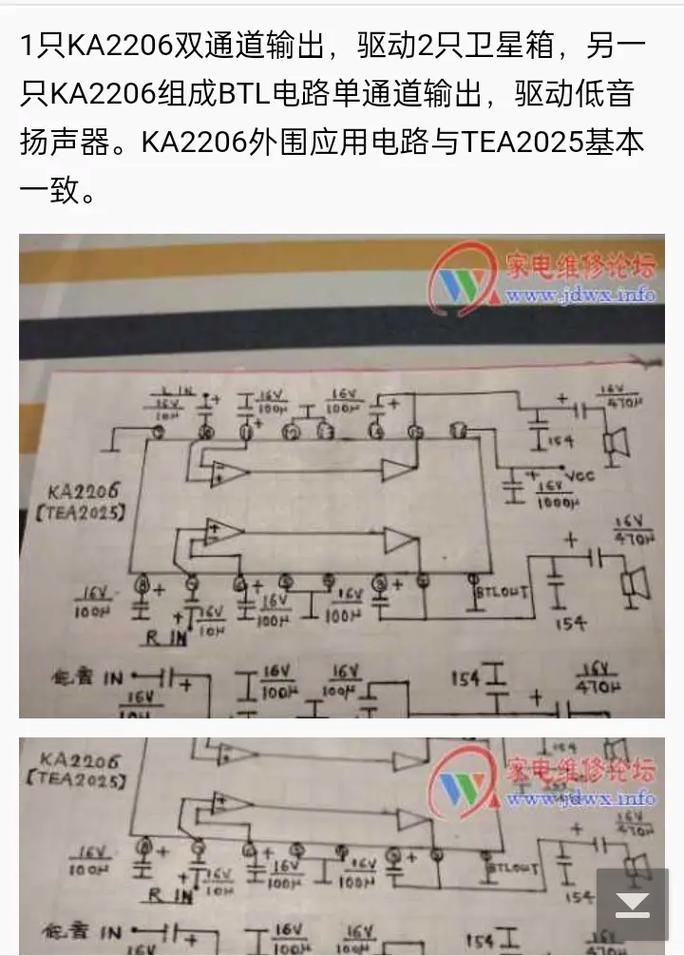

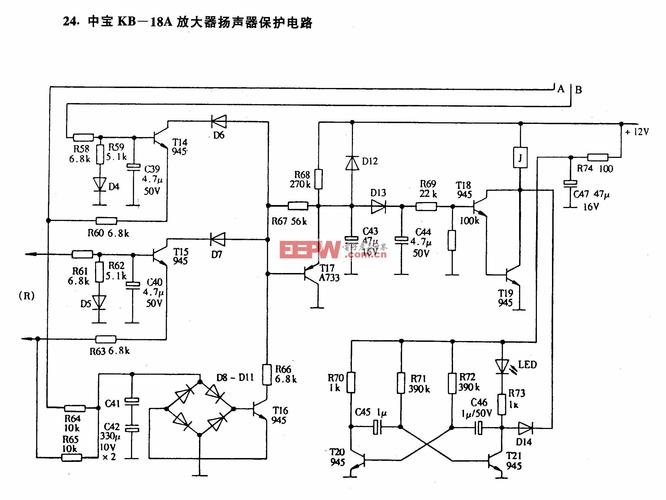

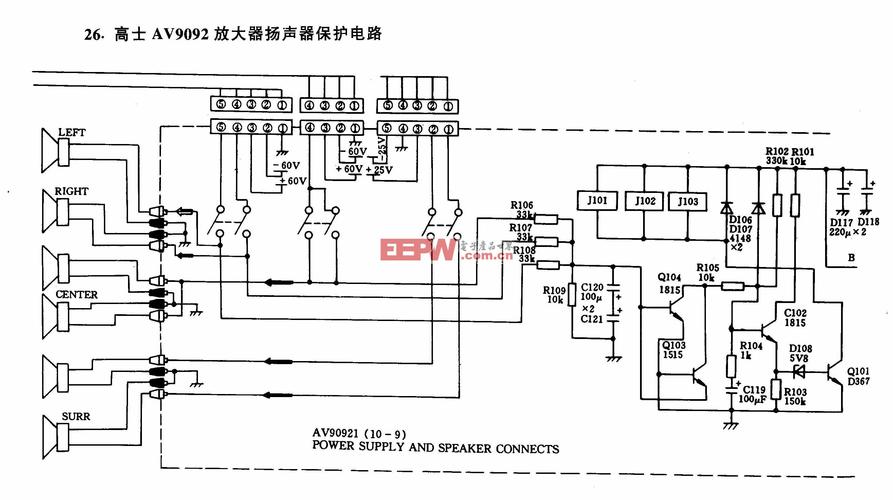

直流检测电路：这是最核心的保护功能，通过分压电阻采集功放输出端的直流电压，当输出端出现直流电压（通常超过±1V-2V）时，比较器（如LM358、TL072等）输出触发信号，驱动继电器或电子开关切断喇叭输出，常见电路中，使用电容和电阻构成滤波网络，避免音乐信号中的瞬时直流分量引起误动作。
过流检测电路：通过在功放输出回路中串联小阻值采样电阻（如0.1Ω-0.5Ω），将电流信号转换为电压信号，送入比较器，当电流超过设定阈值时，比较器翻转触发保护，部分电路会结合保险丝或温度传感器实现双重保护。
过热保护：在功放功管散热器上安装热敏电阻（如NTC或PTC），当温度超过临界值（通常为75℃-85℃）时，热敏电阻阻值变化触发保护电路动作，强制降低功放输出或切断继电器。
开机延时保护：避免开机瞬间浪涌电流冲击喇叭，通过RC延时电路控制继电器吸合时间，通常延迟2-5秒后输出才接通。

故障诊断流程与维修步骤

维修保护电路时，需遵循“先断电、再检测、后通电”的原则，避免扩大故障，以下是详细诊断步骤：

外观与初步检查

目视检查：观察保护电路相关元件是否有明显烧黑、鼓包、虚焊或断裂，如继电器、电容、电阻、二极管等。
保险丝检查：检查功放主电源保险丝及保护电路专用保险丝是否熔断，若熔断需查明原因（如短路）后再更换。
继电器状态：正常情况下，通电后应能听到继电器“咔嗒”吸合声，若未吸合或频繁吸合/释放,说明保护电路已触发。

断电检测关键元件

断开电源，使用万用表电阻档检测以下元件：

继电器：测量线圈阻值是否正常（通常为几十至几百欧），触点是否存在粘连或接触不良。
比较器芯片：如LM358，测量供电脚（Vcc）和接地脚（GND）是否短路，各脚对地阻值是否与正常值接近。
滤波电容：对保护电路中的电解电容进行充放电测试，检查是否失效或漏电。
采样电阻：检测过流检测回路中的小阻值电阻是否变值或开路。

通电动态检测（需谨慎操作）

测量输出端直流电压：在功放输入端无信号时，用万用表直流档测量功放输出端对地电压，正常应接近0V（通常小于±50mV），若电压超过±1V，说明功放输出级故障（如功管不对称损坏），需先修复功放部分。
监测保护触发点：若输出端直流正常但仍保护，可逐步断开保护电路的分支（如过热、过流检测），判断具体故障模块，断开过热检测电路后若恢复正常，说明热敏电阻或相关电路异常。
检查延时电路：若开机后继电器不吸合，测量延时电容是否充电正常，或检查驱动三极管是否损坏。

常见故障案例与维修方法

故障现象	可能原因	维修方法
开机即保护，继电器不吸合	继电器线圈开路、驱动三极管损坏	更换继电器或三极管，检查驱动三极管基极是否有触发信号
工作中频繁保护	输出端直流偏移、采样电阻变值	检测功放输出级功管是否对称，更换变值的采样电阻或滤波电容
过热保护失效	热敏电阻老化、散热器积灰	更换热敏电阻，清理散热器及风扇，确保散热良好
开机无延时，直接输出	延时电容失效、继电器触点粘连	更换延时电容，修复或更换继电器

维修注意事项

安全第一：功放部分可能存在高压，维修时需使用隔离变压器，避免触电。
元件代换：更换比较器、电容等元件时，尽量选用同型号或参数相近的元件，尤其滤波电容的耐压值需满足要求。
调试技巧：修复后，可先使用假负载（如大功率电阻）代替喇叭，通电测试保护电路动作是否正常，确认无误后再接喇叭。
预防性维护：定期清理功放内部灰尘，检查风扇转动情况,避免因过热导致保护电路频繁动作。
