索尼液晶电视逻辑板维修是电视维修中的关键环节,逻辑板作为液晶电视的核心控制部件，负责驱动液晶面板显示图像，其工作状态直接影响电视的画面表现，逻辑板出现故障时，电视可能会出现无图像、图像异常、色彩失真、花屏、黑屏带背光等问题，维修过程需要结合电路原理、故障现象及专业检测工具进行综合判断。
逻辑板的主要功能是接收主板送来的LVDS（或TTL）信号和时序控制信号，经过内部芯片处理后，生成驱动液晶面板所需的行、列驱动信号，控制液晶分子偏转以形成图像，常见的逻辑板故障可分为两大类：一类是逻辑板本身元器件损坏，另一类是外部供电或信号异常导致逻辑板工作失常，维修时需先排除外部因素，再对逻辑板进行深入检测。
故障判断与初步检测
当电视出现图像故障时，首先应检查电源板是否为逻辑板提供正常工作电压（通常为+12V、+5V、+3.3V等），可通过万用表测量逻辑板电源接口的电压值，若电压异常或无输出，需先修复电源板，若供电正常，再观察背光是否点亮：若背光正常但无图像或图像异常，则故障多集中在逻辑板，此时可尝试对逻辑板进行复位操作（如断电重启），部分虚焊或临时性故障可通过此方法解决。

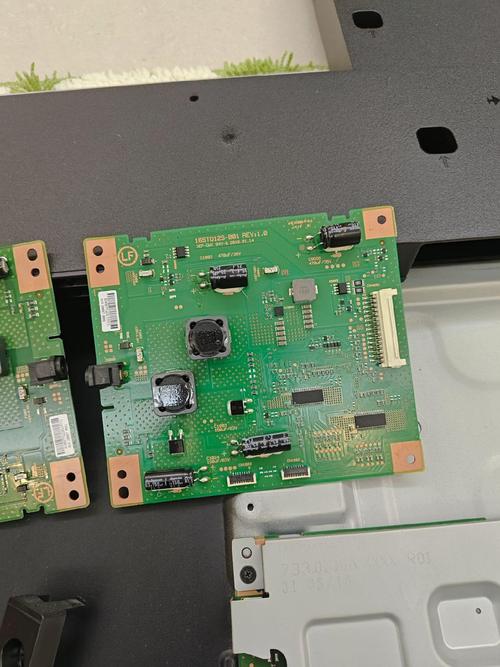

若复位无效,需拆下逻辑板进行离线检测，逻辑板主要由驱动IC、存储芯片（如EEPROM）、稳压电路、电容、电阻等元件组成，重点检查以下部位：
- 供电电路：检查保险电阻是否熔断、稳压芯片（如AP1117、LM2596等）输出电压是否正常、滤波电容是否鼓包或漏液。
- 驱动IC：逻辑板的核心驱动芯片（如LT系列、SD系列等）易因发热或电压波动损坏，需观察其表面是否有烧灼痕迹，可用热风枪补焊虚焊点。
- 存储芯片：存储芯片内存储着屏幕初始化数据，若损坏或数据丢失可能导致图像异常或花屏，需通过专用设备重新刷写固件。

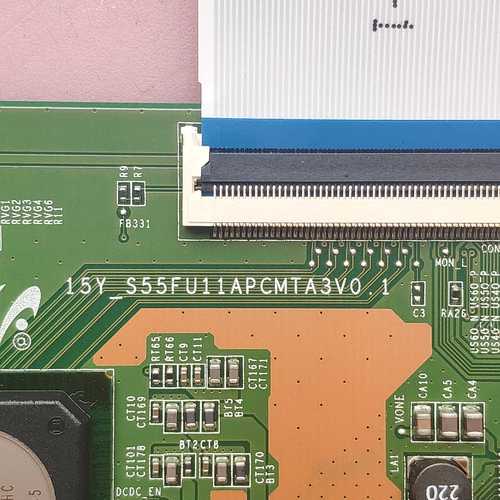

- 排线和接口：检查逻辑板与液晶面板连接的排线是否松动、氧化，接口焊点是否虚焊。
常见故障维修案例
以下是索尼逻辑板典型故障的维修要点，可通过表格对比分析：
| 故障现象 | 可能原因 | 检测与维修方法 |
|---|---|---|
| 无图像、背光正常 | 驱动IC虚焊或损坏 | 用放大镜观察IC引脚是否有虚焊，用热风枪重新补焊；若仍无效，更换同型号驱动IC。 |
| 图像花屏、色彩混乱 | 存储芯片数据丢失或损坏 | 使用逻辑板编程器读取备份固件，若无法读取则需更换存储芯片并重新刷写数据。 |
| 黑屏带背光 | 逻辑板供电异常 | 检查保险电阻是否开路，稳压芯片是否输出正常电压，更换损坏的电容或稳压芯片。 |
| 图像闪烁、水平亮线 | 行驱动或列驱动信号输出异常 | 用示波器检测驱动IC输出的行、列信号波形，若波形异常则更换对应驱动芯片。 |
维修注意事项
- 防静电措施：逻辑板上的MOS管、驱动IC等静电敏感元件极易被静电击穿，维修时需佩戴防静电手环，工作台保持良好接地。
- 焊接技巧：补焊驱动IC时，需使用恒温焊台，控制温度在350℃左右，避免长时间加热导致芯片损坏；拆卸芯片时建议使用吸锡器或专业拆焊台。
- 电源匹配：更换稳压芯片或电容时，需确保参数（电压、容量、尺寸）与原元件一致，避免因供电不稳导致二次故障。
- 固件备份：在刷写存储芯片固件前，务必读取原厂数据并备份，以防刷写失败导致逻辑板报废。
相关问答FAQs
Q1：逻辑板维修后出现图像偏色或分辨率异常，可能是什么原因？
A：此类故障多与存储芯片数据相关，可能是刷写固件时数据不完整或版本不匹配，需重新刷写与电视型号完全对应的固件；其次检查驱动IC输出的RGB信号是否正常，若信号幅度或时序异常也会导致偏色或分辨率问题，可用示波器检测信号波形并对比维修手册标准值。
Q2：索尼逻辑板上的小电容鼓包但未完全漏液，是否需要更换？
A：建议更换，即使电容未完全漏液，鼓包已内部介质受损，容值会下降，可能导致供电不稳，引发图像闪烁、花屏等间歇性故障，需选择同容量、同耐压、同尺寸的贴片电容更换，焊接时注意极性（通常负极有标记）。
