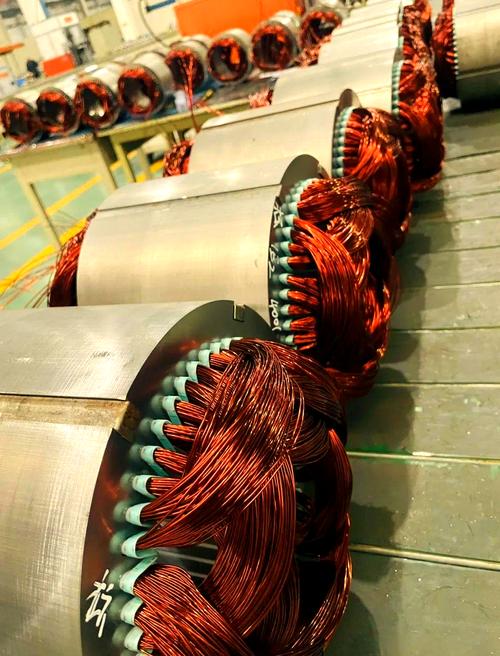

电机绕组短路测试技术是保障电机安全运行和延长使用寿命的关键环节，绕组短路故障会导致电流增大、温度升高、效率下降，甚至引发电机烧毁，因此通过科学有效的测试方法及时诊断短路故障具有重要意义，常用的电机绕组短路测试技术包括电阻法、电压降法、感应法、脉冲法和在线监测法等，每种技术原理、适用场景及优异性各不相同，需根据电机类型、故障特征及测试需求综合选择。
电阻法
电阻法是通过测量绕组直流电阻来判断是否存在短路故障的基础方法，电机绕组发生匝间短路时，导通截面积减小、电阻值增大，通过比较实测电阻与标准值（或历史数据）的差异，可初步判断短路情况，测试时采用高精度直流电阻测试仪，通常采用四线制接法消除接触电阻影响，确保测量精度。
该方法操作简单、成本低，但对轻微短路（如1-2匝短路）引起的电阻变化不敏感，仅适用于短路匝数较多或明显故障的检测，需注意绕组温度对电阻的影响，测试时需记录环境温度并按下式换算至标准温度（通常为75℃）：
[ R_2 = R_1 \times \frac{T_0 + t_2}{T_0 + t_1} ]
( R_1 )为实测电阻，( t_1 )为实测温度，( t_2 )为标准温度，( T_0 )为铜绕组温度常数（取234.5）。

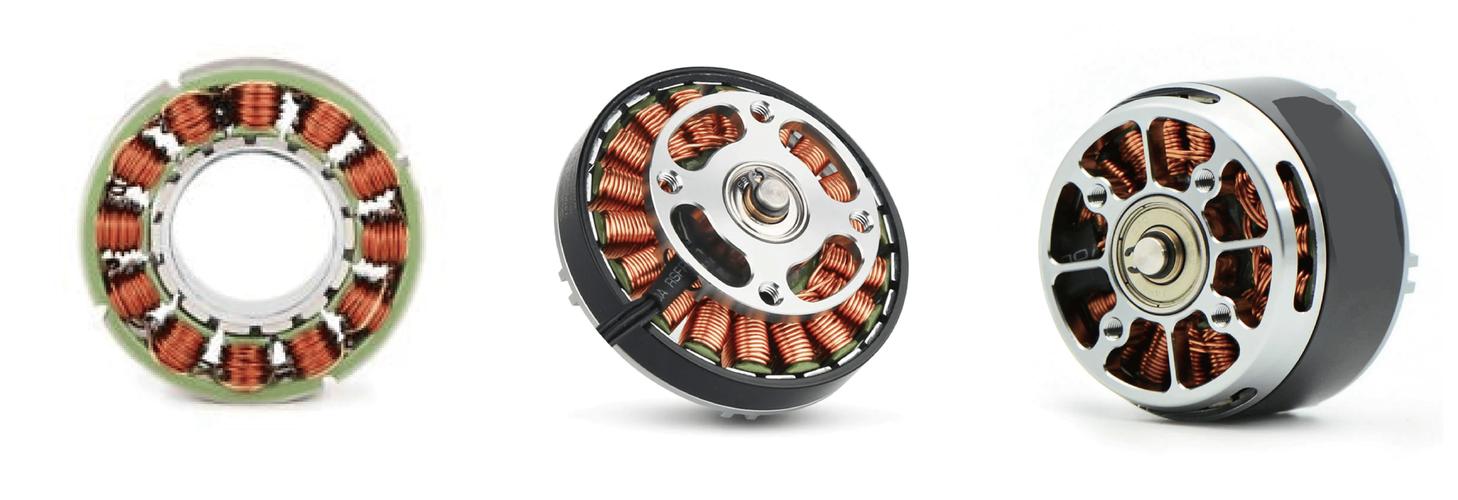

电压降法
电压降法基于欧姆定律，对绕组通入直流或交流电流，测量绕组两端电压降，通过计算电阻或比较各相电压降差异判断短路，对于三相电机，若某相电压降明显小于其他两相，可能存在匝间短路。
与电阻法相比，电压降法因通入电流较大，对轻微短路更敏感，可检测到电阻法难以发现的故障，但需注意电源稳定性及电流大小选择，避免过大电流导致绕组发热，该方法适用于中小型电机,尤其适合分相式电机或直流电机绕组的检测。
感应法（短路侦察法）
感应法是利用电磁感应原理检测匝间短路的经典方法，分为开口变压器法和脉冲感应法。
- 开口变压器法：将开口变压器（也称短路侦察器）置于电机铁芯槽口，其一次侧通入交流电，产生交变磁场；若绕组存在匝间短路，短路匝会形成闭合回路，感应电流产生交变磁场，在开口变压器二次侧串联的电流表或毫伏表上显示异常读数，该方法操作便捷，适用于定子绕组静态检测，但对多极电机或双层绕组可能存在干扰。
- 脉冲感应法：通过向绕组施加脉冲电压，利用脉冲电流的瞬变过程分析绕组阻抗变化，短路绕组因电感减小、电阻增大，导致响应波形异常（如衰减时间缩短、峰值变化），通过示波器或专用检测设备捕捉波形特征即可判断短路，该方法灵敏度高，可动态检测,适用于大型电机及在线监测。
脉冲法（脉冲电压法）
脉冲法是目前灵敏度最高的匝间短路检测技术之一，其原理是向绕组施加高压脉冲（通常为1-5kV，脉宽微秒级），通过比较绕组脉冲响应波形差异判断短路，正常绕组的脉冲波形为标准衰减振荡，而短路绕组因匝间耦合系数改变，波形会出现畸变（如振荡频率偏移、幅值异常）。
测试时需使用脉冲发生器和高速示波器，可对电机三相绕组进行同步对比分析，大幅提高检测准确性，该方法适用于高压电机、精密电机及批量电机的快速检测，但对设备要求较高，且需注意脉冲电压对绕组的绝缘冲击,需控制在安全范围内。
在线监测法
在线监测法通过实时采集电机运行电流、振动、温度等参数，结合信号处理技术诊断短路故障，常用的有：
- 电流分析法：利用傅里叶变换或小波变换提取定子电流中的故障特征频率（如边带频率），短路故障会导致电流频谱中出现特定谐波分量。
- 振动分析法：短路引起的电磁力不平衡会使振动信号中出现2倍电源频率或更高次谐波，通过加速度传感器采集振动信号并分析频谱特征。
- 温度监测法：红外热像仪或温度传感器实时监测绕组温度分布，短路区域因电流集中会出现局部温升异常。
在线监测法可实现故障早期预警，适用于关键设备电机（如风机、水泵、压缩机等），但需建立完善的故障特征数据库,并结合人工智能算法提高诊断准确性。
不同测试技术对比
| 方法 | 原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 电阻法 | 直流电阻比较 | 操作简单、成本低 | 灵敏度低，仅适用于明显短路 | 中小型电机初步检测 |
| 电压降法 | 电压降/电流计算 | 灵敏度较高，可检测轻微短路 | 需稳定电源，大电流可能发热 | 分相式电机、直流电机 |
| 感应法 | 电磁感应响应 | 便捷，适合静态检测 | 对多极电机干扰大，无法动态监测 | 定子绕组离线检测 |
| 脉冲法 | 脉冲响应波形分析 | 灵敏度最高，可检测微短路 | 设备昂贵，需控制脉冲电压 | 高压电机、精密电机批量检测 |
| 在线监测法 | 运行参数实时分析 | 可实现早期预警，无需停机 | 需建立数据库，算法复杂 | 关键设备电机长期监测 |
相关问答FAQs
Q1：电机绕组轻微短路（如1-2匝短路）用哪种测试方法最有效？
A1：对于轻微短路，推荐采用脉冲法或感应法中的脉冲感应法，脉冲法通过高压脉冲激励绕组，能灵敏捕捉因匝间短路导致的波形畸变，检测灵敏度可达1匝短路以下；感应法中的脉冲感应法因通入瞬态电流，对短路匝的感应响应较强，且设备成本相对较低，适合中小型电机的离线检测，若需在线监测，可结合电流分析法，通过提取定子电流中的故障特征频率实现早期诊断。
Q2：如何区分电机绕组短路故障与绝缘老化故障？
A2：绕组短路故障与绝缘老化故障可通过测试方法及特征参数区分：短路故障主要表现为匝间绝缘损坏，导致电流增大、局部过热，通过电阻法（电阻异常）、电压降法（电压降不均）、脉冲法（波形畸变）可直接检测；而绝缘老化主要表现为对地绝缘电阻降低，可通过绝缘电阻测试（兆欧表测量）、耐压试验（高压击穿试验）判断，短路故障时三相电流不平衡度通常大于5%，且振动信号中电磁振动特征明显；绝缘老化则主要表现为泄漏电流增大或绝缘电阻随时间下降，但三相电流可能基本平衡，必要时可结合拆解检查,观察绕组是否有匝间熔融痕迹或绝缘层开裂。
