数字阵列天线校正技术是现代相控阵雷达、通信系统以及电子战设备中的核心关键技术，它直接决定了系统的性能指标，如波束指向精度、副瓣电平、增益一致性以及信道间的隔离度等，随着数字阵列天线在军事和民用领域的广泛应用，对校正技术的研究与实现变得尤为重要，本文将详细阐述数字阵列天线校正技术的基本原理、常用方法、实现流程以及面临的挑战与发展趋势。

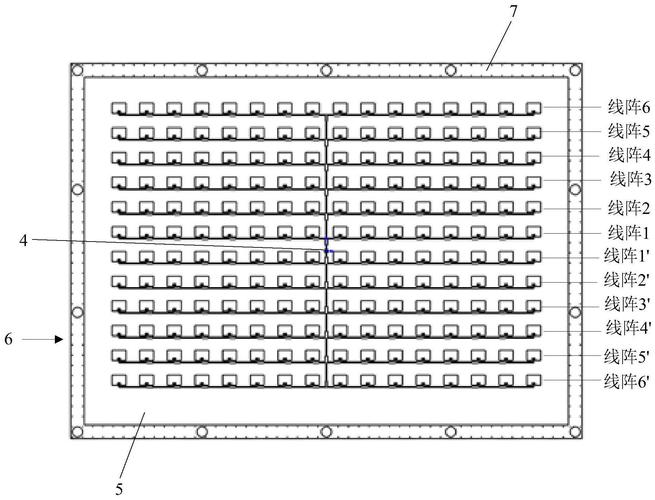

数字阵列天线由大量天线单元、收发组件（T/R组件）、波束形成网络以及数字处理单元组成，其核心优势在于通过数字方式实现波束的灵活控制与形成，但同时也引入了新的挑战，由于各个通道的硬件特性存在差异，例如放大器的增益非线性、相位漂移、滤波器的幅相响应不一致，以及模数转换器（ADC）和数模转换器（DAC）的误差等，会导致各通道的幅相特性存在不一致性，这种不一致性会直接破坏天线阵面的口径分布，使得波束指向偏离预定方向，副瓣电平升高，主瓣增益下降，严重影响系统的整体性能，必须通过定期或实时的校正来补偿这些误差，确保数字阵列天线工作在最佳状态。
数字阵列天线校正技术主要分为内校正技术和外校正技术两大类,内校正技术是在系统内部设置专用的校正信号通路和校正网络，通过注入已知的参考信号来测量各通道的幅相特性，外校正技术则是利用外部已知的参考源，如远场目标或标准信号源，通过接收或发射该信号来反推通道的误差参数，内校正技术由于其操作便捷、精度较高且不受外部环境干扰，在实际工程中得到了更为广泛的应用。
内校正技术根据校正信号注入位置的不同,又可以进一步细分为多种方式，常见的内校正方法包括：基于耦合器的校正、基于定向耦合器的校正、基于分时复用的校正以及基于内置信号源的校正等，基于耦合器的校正方法是在每个T/R组件的输出端或输入端设置一个耦合器，将一小部分发射信号或接收信号耦合出来，通过校正网络传输到中央处理单元进行幅相测量，这种方法结构相对简单，但耦合器的插入损耗和方向性会引入额外的误差，且校正通道的数量与天线单元数量成正比，导致校正网络复杂度较高，基于定向耦合器的校正方法则利用定向耦合器的高方向性特性，能够更好地分离发射和接收路径的信号，提高校正精度，但成本也相应增加。
为了更清晰地比较不同内校正方法的优缺点,以下表格进行了简要总结：
| 校正方法 | 基本原理 | 优点 | 缺点 |
|---|---|---|---|
| 耦合器校正 | 在T/R组件输出/输入端设置耦合器，耦合部分信号进行测量。 | 结构简单，实现成本较低。 | 耦合器引入损耗和方向性误差，校正网络复杂度高。 |
| 定向耦合器校正 | 利用定向耦合器的高方向性分离发射/接收信号进行校正。 | 方向性好，隔离度高，校正精度相对较高。 | 成本较高，对定向耦合器性能要求严格。 |
| 分时复用校正 | 在不同时间隙内，切换天线单元的工作状态，部分单元作为发射/接收，部分作为校正参考。 | 共用校正通道，硬件资源占用少。 | 校正时间长，实时性差，无法进行全阵面同时校正。 |
| 内置信号源校正 | 在阵列内部集成高稳定度的参考信号源，通过分配网络将信号注入各通道。 | 校正精度高，不受外部环境影响，稳定性好。 | 内置信号源的稳定性和分配网络的损耗会影响校正精度，成本高。 |
数字阵列天线校正的实现流程通常包括以下几个步骤：设计并搭建校正系统，包括校正信号源、耦合/分配网络、切换开关以及数据采集与处理单元；进行系统初始化，设置校正参数，如校正信号频率、功率、采样率等；启动校正过程，将已知的参考信号注入到待校正的通道中，通过接收端采集该信号，并提取其幅相信息；将采集到的幅相数据与参考信号进行比较，计算出各通道的幅相误差；根据计算得到的误差参数，通过数字信号处理算法（如加权、滤波等）对各通道进行实时补偿，以消除或减小误差对天线性能的影响。
在数字阵列天线的实际应用中,校正技术还面临着诸多挑战，校正精度要求越来越高，尤其是对于高性能雷达和通信系统，微小的幅相误差都可能导致性能的显著下降，这对校正信号源的稳定度、测量设备的精度以及校正算法的鲁棒性都提出了极高的要求，校正的实时性与系统复杂度之间的矛盾，如何在保证校正精度的前提下，实现快速、高效的校正，是数字阵列天线设计中的关键问题，温度变化、器件老化等因素会导致通道特性的时变特性，因此需要建立动态校正机制，定期或实时地进行校正，以确保系统性能的长期稳定性，对于大规模阵列，校正数据的存储和处理量巨大，对系统的计算能力和存储容量提出了严峻考验。
数字阵列天线校正技术的发展趋势将主要集中在以下几个方面：一是智能化校正算法的研究，利用机器学习和人工智能技术，提高校正的精度和效率，实现对复杂误差环境的自适应补偿；二是在线实时校正技术的突破，通过硬件优化和算法创新，实现校正过程与系统工作过程的并行处理，最大限度地减少对系统正常工作的影响；三是高精度、高稳定度校正源的开发，采用新型材料和工艺，提高校正源的性能指标；四是多维度校正技术的探索，不仅校正幅相误差，还考虑校正通道间的互耦、非线性等更复杂的误差因素，从而全面提升数字阵列天线的性能。
相关问答FAQs：
-
问：数字阵列天线校正技术与传统机械扫描天线的校正有何本质区别？ 答：传统机械扫描天线的校正主要关注馈电网络和反射面/阵列面的幅相一致性，通常采用模拟信号注入或外部目标法，校正过程相对简单，且一旦校正完成，在扫描过程中天线单元特性变化较小，而数字阵列天线校正的核心在于对大量独立数字通道的幅相特性进行精确补偿，每个通道都包含T/R组件、ADC/DAC等有源器件，其特性易受温度、电源波动等因素影响而发生变化，因此需要更频繁、更精确的校正，数字阵列天线校正通常在数字域进行，能够实现更灵活的误差补偿和动态调整，这是传统机械扫描天线无法比拟的。
-
问：如何评估数字阵列天线校正的效果？ 答：评估数字阵列天线校正效果主要通过测量和比较校正前后的天线性能指标来实现，关键评估指标包括：波束指向精度，即实测波束指向与理论指向的偏差；副瓣电平，特别是第一副瓣电平和平均副瓣电平的改善情况；主瓣增益，即主波束功率的提升程度；以及通道间的隔离度，即减少通道间串扰的能力，还可以通过测量阵列方向图的对称性、零点深度等来综合评价校正效果，在实际工程中，通常会使用专用的测试设备，如矢量网络分析仪、信号源、频谱分析仪等，在微波暗室或外场条件下进行精确测量，以获得可靠的评估数据。
