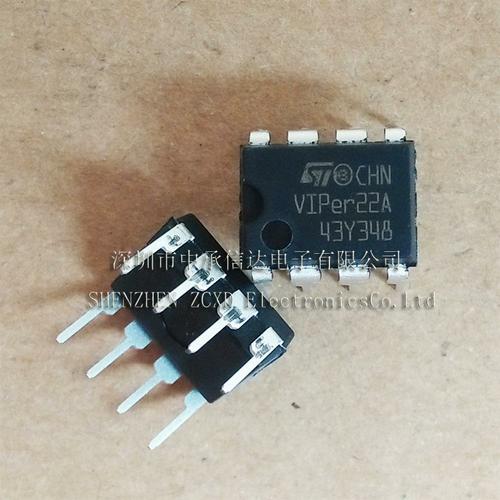

vip22a无输出维修涉及电源模块的核心故障排查与系统性修复，需结合电路原理、测量数据及元器件特性逐步定位问题，以下从故障现象分析、检修流程、关键点测试、常见故障案例及修复验证五个维度展开详细说明。
故障现象与初步判断
vip22a作为常见电源模块，无输出故障通常表现为输入电压正常但输出端电压为0V，可能伴随指示灯不亮、轻微异响或元件发烫等现象，首先需确认是否为外部因素导致：检查输入保险丝是否熔断（若熔断且发黑，可能存在短路）、输入电压是否稳定（如PWM控制器供电异常会导致无驱动输出）、负载是否存在短路（可断开负载测量空载电压），排除外部因素后,需进入模块内部电路检修。
核心电路分区检修
vip22a采用反激式拓扑结构，核心电路包括输入整流滤波、PWM控制、功率开关、高频变压器、输出整流及反馈回路,需按信号流向逐级排查：
输入级电路检查
- 保险丝与压敏电阻：保险丝熔断需重点检查整流桥（BR1）、滤波电容（C1/C2）及功率管（Q1）是否击穿，用万用表二极管档测量整流桥正反向电阻，正常时正向压降约0.5V，反向阻值无穷大；滤波电容若鼓包、漏液需直接更换。
- PFC电路（若有）：部分vip22a带PFC前置电路，需检查PFC控制器（如UC3854）、升压电感及开关管,若无PFC则直接进入反激电路。
PWM与功率级检测
- PWM控制器供电：测量控制器（如UC3842/KA3842）第7脚VCC电压，正常值为12-20V（启动电压＞16V，维持电压＞10V），若无电压，检查启动电阻（如Rstart）是否开路、VCC滤波电容是否失效。
- 控制器工作状态：测量第8脚输出脉冲（示波器观察，频率约50kHz），若无输出则检查第2脚反馈电压（正常为2.5V左右）、第3脚电流检测脚电压（＞1V会保护）,控制器损坏时需更换同型号芯片。
- 功率开关管测试：拆下Q1（MOSFET）用万用表二极管档测量D-S极，正常时D-G、G-S间应存在PN结特性，若短路则需检查变压器初级是否短路、尖峰吸收电路（RCD缓冲电路）中二极管（如FR107）是否失效。
变压器与输出级排查
- 初级绕组阻值：测量变压器初级绕组阻值（通常几欧姆），若无穷大则绕组开路；若阻值过小可能匝间短路。
- 次级整流电路：检查输出整流二极管（如肖特基二极管SR360）是否击穿（用二极管档测量正向压降约0.3V，反向阻值无穷大）；滤波电容（如Cout）是否失效（等效串联电阻增大可导致输出电压纹波过大）。
- 反馈回路：光耦（PC817）与精密稳压器（如TL431）是核心元件，测量光耦发光侧二极管正向压降（约1.2V），接收侧三极管C-E极间阻值（受光时应导通）；TL431参考端（Ref）电压应为2.5V，若异常则检查分压电阻（如Rupper/Rlower）是否变值。
关键参数测量与数据对照
检修时需使用万用表、示波器等工具,以下为vip22a正常工作时的关键参数参考：
| 测试点 | 正常参数范围 | 故障现象及可能原因 |
|---|---|---|
| 输入端AC电压 | 90-265V | 无电压或波动大，检查输入线与开关 |
| 整流后DC电压 | 130V（220V输入时） | 电压偏低，可能整流桥或滤波电容失效 |
| UC3842第7脚VCC | 12-20V | 无电压：启动电阻开路；电压不稳：电容漏液 |
| UC3842第8脚输出脉冲 | 3-5V/50kHz方波 | 无脉冲：控制器损坏或反馈电压过高 |
| 功率管D-S极电阻 | D-G：∞；G-S：∞ | 阻值小：功率管击穿 |
| 输出端DC电压 | 标称值（如12V/5V） | 0V：整流管开路；电压低：滤波电容失效 |
| TL431 Ref端电压 | 5V | 偏差大：分压电阻变值或TL431损坏 |
常见故障案例与修复
案例1：输入保险丝熔断，功率管Q1击穿。
拆机发现Q1（IRF840）DS极短路，更换Q1后测量整流桥正常，但通电再次击穿，检查RCD缓冲电路中的二极管D1（FR107）反向漏电，导致尖峰电压吸收失效,更换D1及Q1后恢复正常。
案例2：输出电压为0V，但输入电压正常。
测量UC3842第7脚VCC为8V（低于启动电压），检查启动电阻Rstart（150kΩ）阻值变为500kΩ，更换后VCC升至18V，第8脚输出脉冲，但输出端仍无电压，进一步测量次级整流二极管D2（SR360）正向压降为0.8V（正常0.3V）,更换后输出电压恢复正常。
修复验证与注意事项
修复后需进行空载、半载及满载测试，确保输出电压稳定（误差±5%以内），纹波电压（用示波器测量）＜100mV，检修时需注意：
- 更换功率管时需选择相同参数（耐压＞600V，电流＞10A），并加装散热片；
- 拆卸变压器时标记引脚顺序，避免装反导致再次损坏；
- 焊接光耦、控制器等IC时使用恒温烙铁,防止静电击穿。
相关问答FAQs
Q1：vip22a输出电压偏低但非0V，可能是什么原因？
A：输出电压偏低通常与反馈回路或滤波电路有关，首先检查TL431的Ref端电压，若低于2.5V，可能是分压电阻变值；若正常，则检查输出滤波电容是否失效（等效串联电阻增大），或负载电流过大导致过压保护启动，初级绕组匝间短路也会导致输出电压下降,需测量变压器初级电感量判断。
Q2：维修vip22a时如何判断高频变压器是否损坏？
A：可通过以下方法判断：①测量初级绕组阻值，正常值应为几欧姆，若无穷大则开路，若接近0Ω则匝间短路；②用LCR表测量初级电感量，与标称值偏差＞20%则可能损坏；③观察变压器外观，若漆包线发黑、有焦味，则内部已烧毁，变压器损坏后需更换同型号或参数一致的配件,注意同名端标记。
