EDA技术中的比较器设计是数字电路设计中的核心环节,比较器作为一种能够比较两个数值大小并输出逻辑功能的电路，在算术逻辑单元、数据采集系统、信号处理等领域具有广泛应用，随着EDA工具的不断发展和设计需求的日益复杂，比较器的设计方法、性能优化及实现技术也在持续演进，本文将从比较器的基本原理、EDA设计流程、关键性能指标及优化方法等方面展开详细分析。
比较器的基本原理与结构

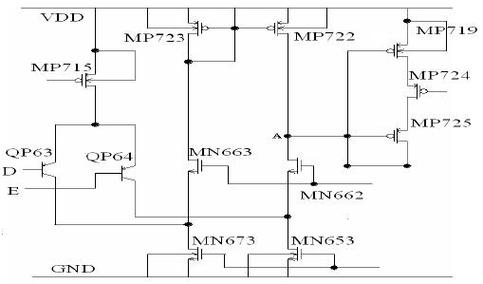

比较器的核心功能是比较两个输入信号A和B的大小关系,并输出三种结果：A>B、A<B或A=B，从逻辑结构上看，比较器通常由若干个异或门、与门、或门及非门组成，通过逐位比较实现多位数据的比较功能，一位比较器可通过异或门判断A和B是否相等，用与门判断A>B或A<B的情况；而多位比较器则需考虑高位优先原则，即当高位数据不等时，低位结果不影响最终输出，高位数据相等时才比较低位，这种结构决定了比较器的延迟与位数直接相关，位数越多，级联逻辑越复杂，传输延迟越大。
在EDA设计中,比较器的实现方式可分为结构化描述、行为级描述和数据流描述三种，结构化描述通过门级原理图或网表直接搭建电路，适合对时序要求严格的场景；行为级描述则采用高级语言（如Verilog的“if-else”或VHDL的“when-else”）描述比较功能，由综合工具自动生成逻辑结构，设计效率高；数据流描述通过连续赋值语句（如Verilog的“assign”）实现逻辑功能，兼具结构清晰和综合效率的优点，不同描述方式在综合后的资源占用、时序性能上存在差异，需根据设计需求选择。
EDA设计流程中的关键环节
基于EDA技术的比较器设计通常遵循“需求分析—代码编写—功能仿真—逻辑综合—时序分析—布局布线—后仿真”的流程，需求分析阶段需明确比较器的位数、工作频率、功耗及接口类型等参数；代码编写阶段选择合适的硬件描述语言（HDL）实现比较逻辑，例如一位比较器可表示为“assign eq = (A == B); assign gt = (A > B);”，而多位比较器则需通过循环或条件语句实现逐位比较功能。
功能仿真是验证逻辑正确性的关键步骤,通过测试平台（Testbench）施加不同输入组合，检查输出是否符合预期，测试8位比较器时，需覆盖A>B、A<B、A=B三种典型情况，以及边界条件（如全0、全1输入），逻辑综合工具（如Synopsys Design Compiler、Xilinx Vivado）将HDL代码转换为门级网表，此时需优化综合策略，如选择面积优先或时序优先模式，以平衡资源占用与速度。
时序分析是确保电路满足时序约束的核心环节,比较器的关键时序指标包括建立时间（Setup Time）、保持时间（Hold Time）和传播延迟（Propagation Delay），在FPGA设计中，可通过时序约束文件（如SDC）定义时钟频率和输入输出延迟，利用时序分析工具（如TimeQuest）检查时序违例，对于高速比较器，可能需要采用流水线（Pipelining）技术或插入寄存器（Register Insertion）来减少关键路径延迟。
性能优化与实现技术

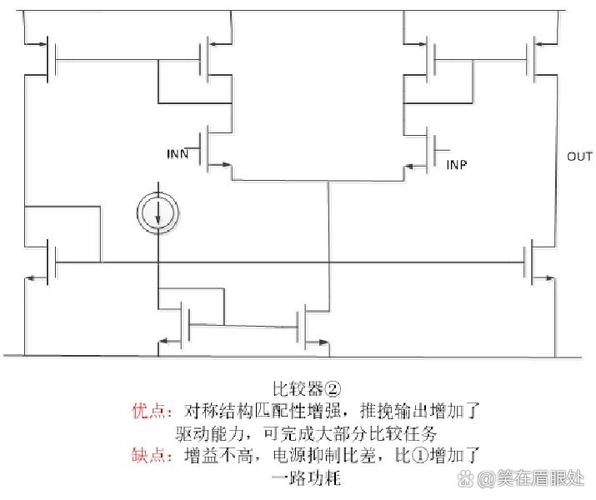

比较器的性能优化主要集中在速度、面积和功耗三个方面，速度优化可通过减少逻辑级联深度实现，例如采用并行比较结构（如树形比较器）替代串行级联结构，将传统O(n)的延迟降低至O(log n)，以16位比较器为例，串行结构需16级异或门和与门，而树形结构可通过4个4位比较器并行比较后再级联，显著减少传输延迟。
面积优化需在满足性能的前提下最小化逻辑资源占用,例如利用算术逻辑单元（ALU）中的比较模块实现复用，或采用多路选择器（MUX）替代复杂逻辑门，在FPGA设计中，还可利用查找表（LUT）的共享资源特性，通过优化HDL代码的综合策略减少LUT数量，功耗优化则需考虑动态功耗和静态功耗，通过降低工作电压、采用门控时钟（Clock Gating）技术减少不必要的翻转，以及在非活跃时段关闭模块供电。

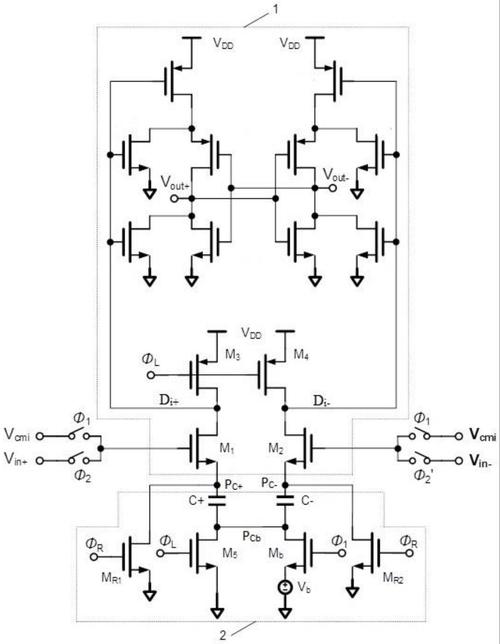

针对特定应用场景,比较器还可采用特殊设计技术，在高速ADC中，Flash比较器采用并行比较结构，将参考电压与输入电压同时比较，实现纳秒级响应；而在低功耗传感器中，可采用异步比较器（Asynchronous Comparator）避免时钟同步带来的功耗开销，基于EDA工具的可编程性，还可实现可重构比较器，通过配置参数动态调整比较位数或输出模式，适应不同应用需求。
设计工具与实现案例
主流EDA工具为比较器设计提供了全面支持,以Xilinx Vivado为例，其IP Catalog集成了可配置的比较器IP核，支持1至64位位宽，可选择无符号数或有符号数比较，并输出A>B、A<B、A=B三种结果，用户可通过图形化界面配置参数，自动生成HDL代码和约束文件，极大简化设计流程，对于定制化需求，可通过Verilog或VHDL编写代码，利用Vivado的HDL综合功能转换为网表，再通过布局布线工具生成比特流文件。
以32位高速比较器设计为例,采用Verilog行为级描述如下：
module comparator_32bit(A, B, eq, gt, lt); input [31:0] A, B; output eq, gt, lt; assign eq = (A == B); assign gt = (A > B); assign lt = (A < B); endmodule
综合后,工具会根据目标器件的LUT资源自动分配逻辑结构，通过时序分析工具可验证其在100MHz时钟下是否满足时序约束，若时序不满足，可采用流水线优化，将比较结果分为两级寄存器输出，牺牲少量延迟换取更高的工作频率。
相关问答FAQs
Q1：比较器设计中，如何平衡速度与面积的关系？
A1：速度与面积的平衡需根据应用需求选择优化策略，若对速度要求高（如高速数据处理），可采用并行比较结构或流水线技术，虽增加面积但显著提升速度；若对面积敏感（如低功耗设备），则可采用串行级联结构或复用现有资源（如ALU模块），通过逻辑优化减少门级数量，EDA工具的综合参数（如Synopsys DC的“compile_ultra”命令中的面积与时序权重）可辅助调整优化方向，可尝试不同HDL描述方式（如行为级与结构级混合描述），在综合阶段找到最佳平衡点。
Q2：在FPGA设计中，如何降低比较器的资源占用？
A2：降低FPGA中比较器的资源占用可从三方面入手：一是优化HDL代码，避免冗余逻辑，例如用“assign (A != B)”替代“assign eq = ~(A == B)”减少逻辑层级；二是利用FPGA的专用资源，如Xilinx的DSP48模块可嵌入比较功能，减少LUT使用；三是采用分级比较策略，将多位比较拆分为多个低位比较器再级联，利用FPGA的分布式RAM或LUT链实现资源共享，通过IP核参数配置（如选择“最小面积”模式）或时序约束放松，工具会自动选择资源占用更低的实现方案。
