6842充电器维修技巧涉及故障排查、元件检测、电路分析及安全操作等多个方面，需结合电路原理和实际经验逐步定位问题，以下从常见故障现象入手，详细拆解维修步骤及关键要点，帮助掌握维修逻辑和方法。
维修前准备与安全规范
维修前务必断开电源,对大容量电容（如220μF以上）进行放电操作，避免触电或元件损坏，准备万用表、示波器、焊接工具、替换元件（如整流桥、电容、开关管、PWM控制器等），并查阅6842充电器的电路原理图，识别核心功能模块：输入滤波、整流滤波、PWM振荡、高压开关、反馈控制、输出整流等，典型6842充电器以UC3842为核心PWM控制器，配合外围电路实现稳压和过流保护，需重点关注其供电、反馈及驱动信号是否正常。
常见故障排查与维修步骤
完全无输出，指示灯不亮
故障范围：输入级电路或PWM控制器未工作。
排查步骤：
- 输入端检测：用万用表电阻档测交流输入端阻值，正常应有数百千欧阻值（整流桥正向导通），若阻值接近0，可能为保险丝熔断、整流桥短路或输入滤波电容（如CX1）击穿，需重点检查保险丝是否发黑，整流桥（如DB107）二极管正反向电阻，滤波电容是否鼓包或漏液。
- PWM控制器供电检测：UC3842正常工作需VCC引脚（7脚）有10-17V电压，若VCC无电压，检查启动电阻（如R1，通常为100-330kΩ）是否开路，VCC滤波电容（如47μF/25V）是否失效，若VCC电压偏低，可能是负载过重或反馈回路异常导致VCC被拉低。
输出电压低或带载能力差
故障范围：反馈回路异常、输出整流滤波问题或PWM控制器损坏。
排查步骤：
- 反馈回路检测：6842充电器多采用光耦（如PC817）和精密稳压器（如TL431）构成反馈电路，测量TL431参考端（Ref）电压，正常应为2.5V，若偏低或无电压，检查分压电阻（如R4、R5）是否变值，光耦发光二极管侧是否导通（正向压降约1-2V），若光耦接收三极管侧短路，会导致PWM控制器反馈端（2脚）电压异常，使输出电压降低。
- 输出整流滤波检测：检查输出整流二极管（如肖特基二极管SB560）是否正向压降过大（正常≤0.5V）或反向漏电，输出滤波电容（如1000μF/16V）是否失容（可用电容档测量或替换测试），开关变压器次级绕组是否虚焊或开路，也会导致输出电压异常。
输出电压波动或间歇工作
故障范围：元件性能不良、保护电路误动作或供电不稳定。
排查步骤：
- PWM控制器关键信号检测：用示波器观察UC3842输出端（6脚）PWM波形，正常为幅度约10-20V、频率数十kHz的方波，若无波形，检查振荡定时元件（如RT、CT，RT通常为10kΩ，CT为0.01-0.1μF）是否开路或变值；若波形畸变，可能是开关管（如MOSFET IRF840）参数不匹配或驱动电阻异常。
- 保护电路检测：6842内置过流保护（3脚ISENSE），若3脚电压超过1V，芯片会停止输出，检查过流采样电阻（如Rsc，通常为0.1-0.33Ω）是否阻值变大，导致误触发，同时检查热敏电阻（NTC）是否失效，输入浪涌电流过大也可能导致间歇工作。
典型元件故障特征与替换
| 元件类型 | 常见故障特征 | 替换注意事项 |
|---|---|---|
| 整流桥 | 短路（阻值0）、开路（阻值无穷） | 需同耐压（≥600V）、同电流（≥3A） |
| 滤波电容 | 鼓包、漏液、ESR增大（输出电容） | 耐压值不低于原值，容量误差≤±20% |
| UC3842 | 7脚VCC无电压、6脚无PWM输出 | 需确认型号（UC3842/UC3843），外围元件正常 |

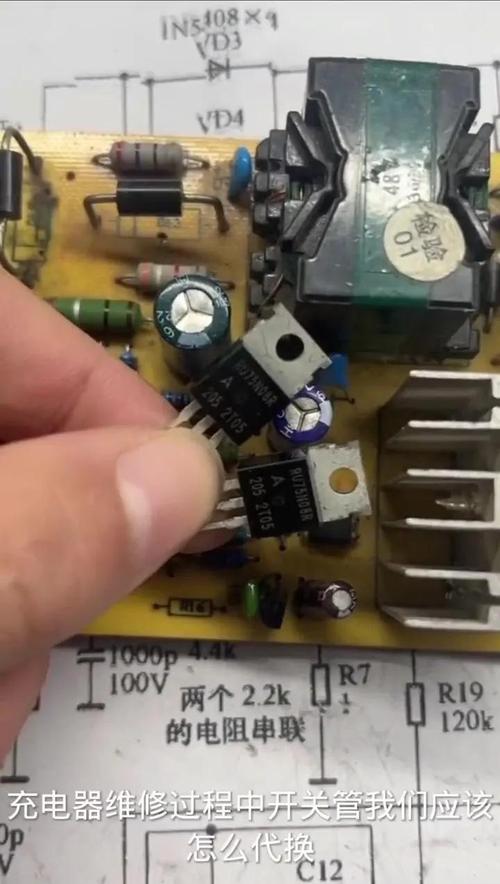

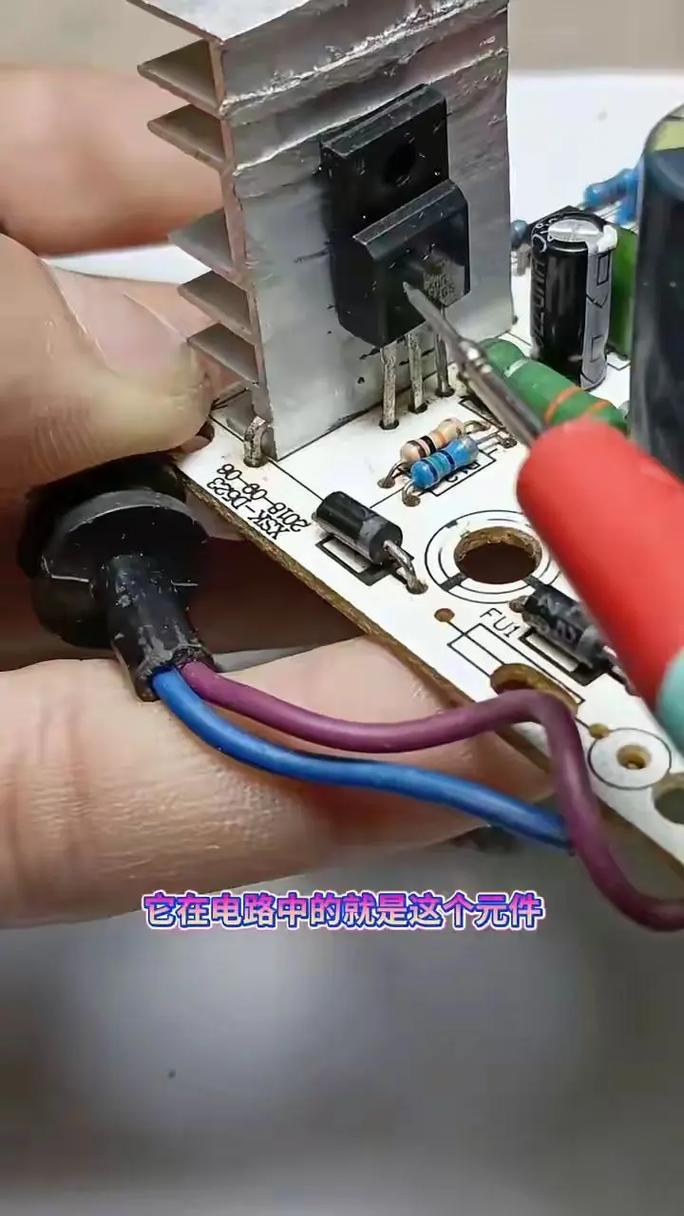

| 开关管（MOSFET） | G-S极击穿（D-S极阻值0） | 需匹配耐压（≥700V）、电流（≥5A） |
| 光耦（PC817） | 发光二极管开路、三极管短路 | 需检查反馈回路后再替换，避免二次故障 |
维修后测试与安全验证
故障修复后,需进行空载测试：输入端接入调压器，从0V缓慢升压至220V，监测输出电压是否稳定，有无异常发热或啸叫，空载正常后，接入假负载（如汽车灯泡）测试带载能力，同时测量输出纹波（应≤100mV），重点检查开关管、整流二极管温度，若温升过快，需检查驱动信号、散热片或更换高频特性更好的元件，最后进行绝缘测试，确保输入输出端隔离电阻≥10MΩ，避免安全隐患。
相关问答FAQs
Q1：6842充电器输出电压为0，但保险丝完好，应重点检查哪些部位？
A：保险丝完好说明输入级无严重短路，需重点检查：①整流桥后滤波电容是否击穿（测两端电阻，正常应有充电现象）；②启动电阻是否开路（测UC3842的7脚对地电压，若无电压多为启动电阻损坏）；③UC3842是否损坏（测7脚VCC供电正常但6脚无输出，可能为芯片内部损坏）。
Q2：维修时发现输出电压忽高忽低，但反馈回路元件正常，可能是什么原因？
A：反馈回路正常的情况下，输出电压波动可能是：①PWM控制器供电不稳定（如VCC滤波电容失容，导致供电纹波过大）；②开关管驱动能力不足（如驱动电阻阻值变大，导致开关管开关损耗增加）；③负载端存在间歇性短路（如输出端电容虚焊或负载设备异常），可用示波器监测VCC电压和PWM输出波形，结合替换法逐步排查。
