电路板维修中,电容放电是确保操作安全的关键步骤，尤其是对大容量滤波电容、储能电容等未完全放电的元件，若直接操作可能导致电击、元件损坏甚至电路板故障，电容放电的核心原则是“先断电后放电”，遵循安全操作规范，并根据电容类型、容量及电路特点选择合适的方法，以下从放电前的准备、常用放电方法、注意事项及操作流程等方面展开详细说明。

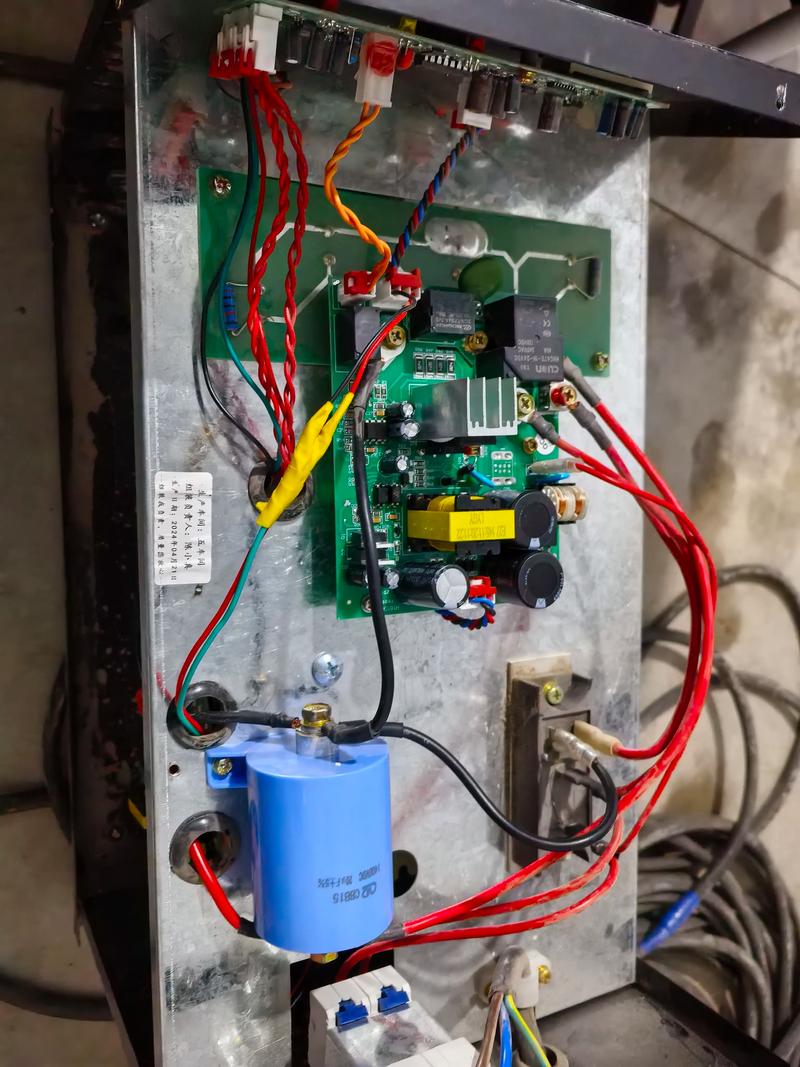

（图片来源网络，侵删）
放电前的准备工作
- 断电与确认：首先切断电路板的总电源，拔下电源线或断开供电接口，等待至少5-10分钟，让电容通过内部电阻自然放电部分电荷，尤其对大容量电容（如开关电源中的300V以上滤波电容），需用万用表初步测量电压，确认是否接近零。
- 工具与防护：准备绝缘工具（如绝缘螺丝刀、镊子）、万用表（带电压/电容测量功能）、放电电阻（功率≥5W，阻值根据电容容量计算，通常取1kΩ~10kΩ）、鳄鱼夹导线、短接线（绝缘层良好的导线）及个人防护装备（绝缘手套、护目镜）。
- 电容识别：通过电路板标识或万用表电容档确认电容容量（μF、mF）及耐压值（V），容量越大、电压越高，放电时能量越大，需更谨慎。
常用电容放电方法
根据电容类型和维修场景,可选择以下放电方法，以下是主要方法的对比及操作要点：
| 方法名称 | 适用场景 | 操作步骤 | 优点 | 缺点 |
|---|---|---|---|---|
| 直接短路法 | 低电压（≤50V）、小容量（≤100μF）电容 | 断电并确认电容无初始高压； 用绝缘短接线两端同时接触电容引脚，持续1-2秒。 |
操作简单、放电快速。 | 高风险，可能产生火花，损坏电容或PCB焊盘。 |
| 电阻放电法 | 大容量（≥100μF）、高电压（≥100V）电容 | 选择合适电阻（R=U²/P，如100V/100μF电容可选10kΩ/5W电阻）； 用鳄鱼夹固定电阻两端，分别夹住电容正负极，等待电压降至1V以下。 |
安全可控，避免大电流冲击。 | 放电时间较长（约5RC，RC为时间常数）。 |

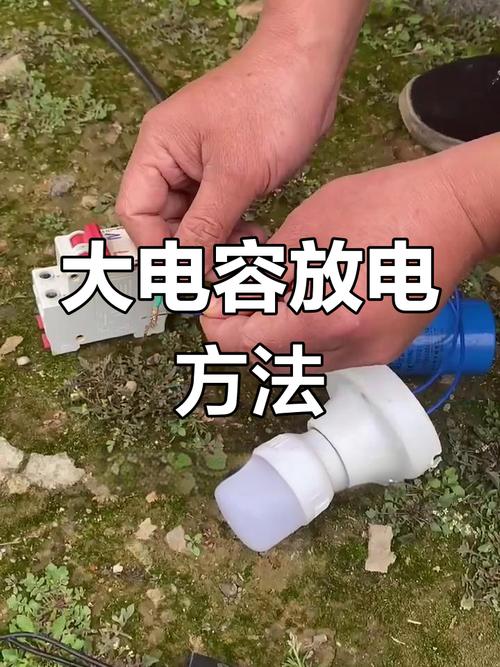

| 负载放电法 | 储能电容（如UPS、变频器中的电容） | 选用功率匹配的灯泡（如220V/100W灯泡接高压电容）； 灯泡两端引线接电容引脚，通过灯泡亮度判断放电情况。 |
可直观观察放电状态，能量转化效率高。 | 灯泡可能因电流过大损坏，需注意耐压。 |
| 专用放电仪 | 批量维修或高精度需求场景 | 选择自动放电仪，设置电容参数； 将放电仪夹头接电容引脚，启动自动放电程序。 |
放电速度快、安全，可记录放电曲线。 | 设备成本高，适用于专业维修场景。 |
操作流程与注意事项
-
操作流程：
- 断电验电：用万用表直流电压档测量电容两端电压，确保已断电且无残留电荷。
- 选择方法：根据电容容量、电压选择上述方法，优先采用电阻放电法。
- 实施放电：操作时单手操作（避免双手形成回路），戴绝缘手套，放电电阻或短接线先接触一端引脚，再接触另一端，避免同时接触电容两极及身体其他部位。
- 复测确认：放电后再次用万用表测量电压，确认低于1V以下方可进行后续维修。
-
注意事项：
- 禁止带电操作：严禁在通电状态下对电容放电，可能导致短路、爆炸或人身伤害。
- 大电容特殊处理：对450V以上大容量电容（如开关电源输入端），即使断电后仍可能因电荷存储产生高压，需反复测量确认。
- 防反接与过流：使用电阻放电时，确保电阻功率足够，避免因过流烧毁电阻；电解电容需注意正负极，不可反接放电。
- 环境安全：在干燥、通风环境下操作，避免潮湿导致漏电；远离易燃物品，防止放电火花引发火灾。
相关问答FAQs
Q1：为什么不能用螺丝刀直接短路大容量电容放电？
A：螺丝刀直接短路会产生瞬间大电流（可达数百安培），导致：① 螺丝刀因接触电阻产生高温，可能熔化或损坏；② 电容内部介质受热膨胀，可能爆炸或鼓包；③ 强电流冲击可能烧毁电容引脚或周围PCB铜箔，造成电路板二次损坏，大容量电容必须通过限流电阻缓慢放电。

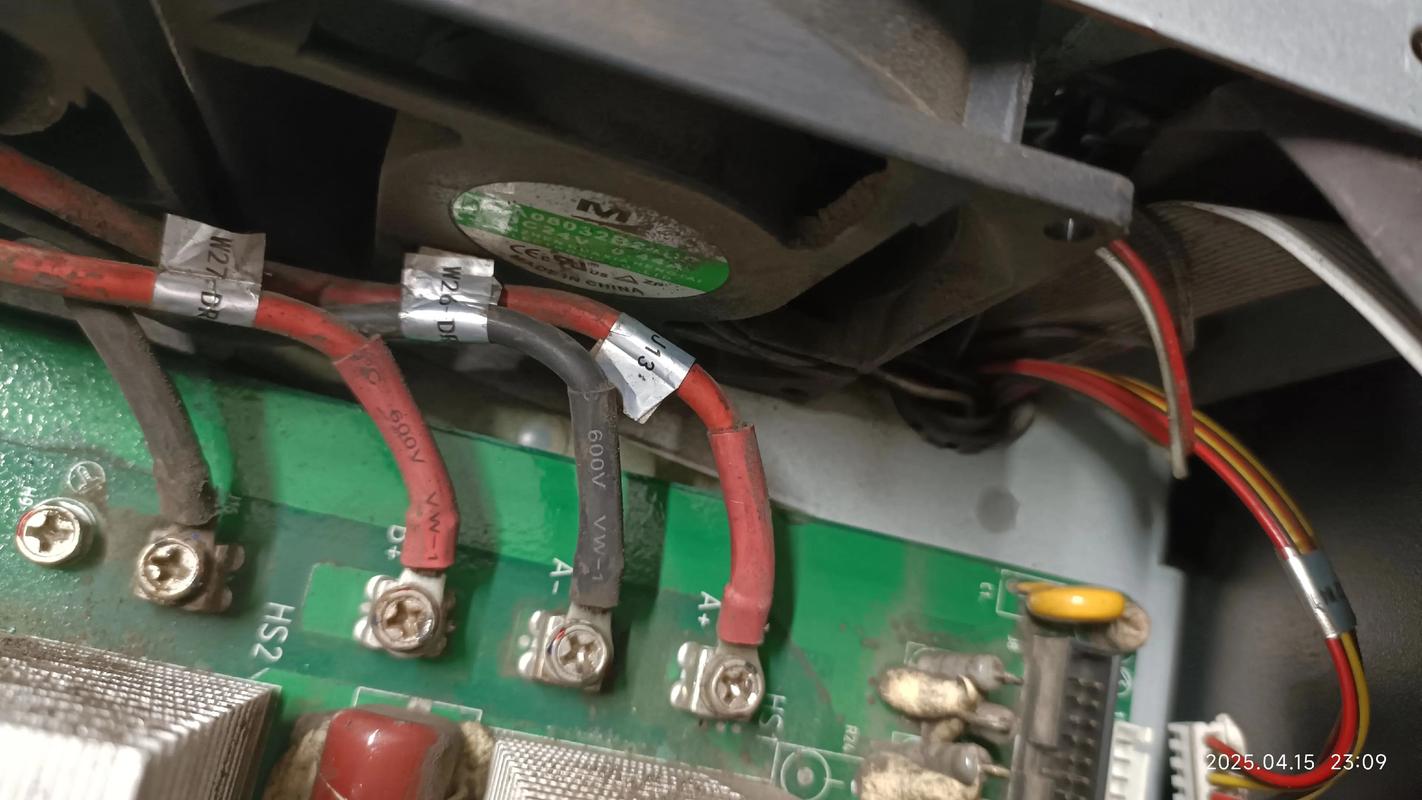

（图片来源网络，侵删）
Q2：放电后万用表仍有电压显示，是否代表电容未放电完毕？
A：不一定，需区分“真实电压”和“感应电压”：若万用表显示电压缓慢下降（如从50V降至1V），说明电容仍有电荷，需继续放电；若电压瞬间跳变后归零（如指针式万用表指针轻微摆动后回零），可能是万用表表笔或电容附近电路的感应电压，此时可短接电容两端再次确认，若电压无变化则视为已放电完毕。
（图片来源网络，侵删）
