第一部分：认识 TOP256YN 及其工作原理
在动手之前，先了解它是如何工作的,这对于快速定位故障至关重要。
（图片来源网络，侵删）

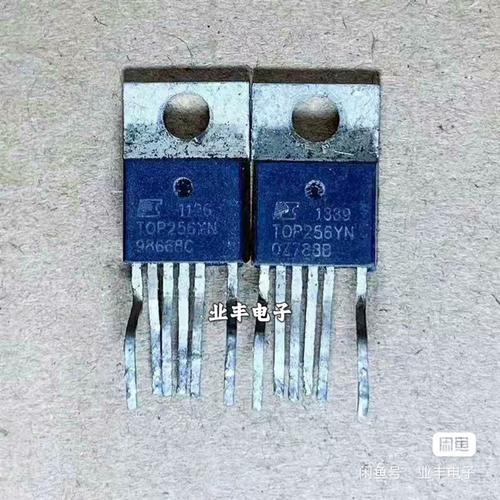

TOP256YN 简介
- 集成度极高：它将 PWM 控制器、高压功率 MOSFET、启动电路、反馈电路、过流保护、过压保护、欠压锁定、过热保护等功能集成在一个芯片里。
- 工作模式：采用频率抖动、Eddy 电流反馈、线电压前馈和迟滞过热保护等技术,以提高效率和抗干扰能力。
- 关键引脚：
- C (Control / 漏极)：内部 MOSFET 的漏极，也是高压工作点，工作时此脚电压很高（数百伏）,是故障率最高的地方之一。
- S (Source / 源极)：内部 MOSFET 的源极，也是控制电路的公共参考地,此脚的电压稳定性对整个芯片工作至关重要。
- X (External Current Limit / 外部限流)：通过外部电阻到地，用于设置最大限流值，此脚电流越大,芯片允许输出的功率越大。
- F (Frequency / 频率)：用于选择开关频率，接地为 132kHz，接源极为 66kHz。
- L (Line Sense / 线电压检测)：用于线电压前馈，动态调整占空比以适应输入电压变化,通常通过一个电阻分压网络连接到高压直流总线。
- B (BiCMOS Bias / 偏置)：内部高端电流源，用于给外部电路（如光耦）供电，此脚电压通常在 5V-5.8V 之间。
- K (Keypad / 键盘控制)：此脚在开关电源中通常悬空或通过一个电阻接地，它主要用于多功能设备,如充电器等。
核心工作流程
- 启动：高压直流通过启动电阻（通常为几百千欧）给
B脚外部的电容充电，当电压达到芯片启动阈值（约 12V）时，芯片开始工作，内部 MOSFET 开始开关。 - 工作：芯片开始工作后，开关变压器初级绕组产生感应电压，通过一个辅助绕组经整流滤波后，给
B脚提供持续的工作电压，取代启动电阻，这个过程称为“自馈电”。 - 稳压与反馈：
- 输出电压通过光耦（如 PC817）和 TL431 等精密稳压芯片进行采样。
- 如果输出电压偏高，TL431 导通，光耦中的发光二极管电流增大，光敏三极管导通程度加深，将
B脚的电流拉走。 - 芯片检测到
B脚电流变化，从而调整内部 MOSFET 的占空比，使输出电压降低,达到稳压目的。
- 保护：
- 过流保护：通过检测
C脚电流或X脚电压实现。 - 过压保护：通过
L脚检测输入电压过高时关闭输出。 - 过热保护：芯片内部温度超过约 135°C 时关闭输出,温度下降后自动恢复。
- 过流保护：通过检测
第二部分：维修前的准备与安全须知
安全第一！
- 隔离变压器：强烈建议使用隔离变压器，维修的电源板是热底板，直接与市电火线相连，使用隔离变压器可以防止触电,保护示波器等精密仪器。
- 放电：拔掉电源板后，不要立即用手去摸高压部分，用大功率电阻（如 5W/100kΩ）对
C脚对地的高压滤波电容进行放电。 - 单手操作：测量时，尽量用一只手操作，另一只手不接触任何金属部分,防止电流通过心脏。
工具与备件
（图片来源网络，侵删）
- 工具：数字万用表（必备，带二极管档）、示波器（高级工具，非必需）、可调直流稳压电源（用于代供电测试，非常实用）、电烙铁、热风枪、焊锡、吸锡器、镊子、小刀。
- 备件：
- TOP256YN：核心芯片。
- PC817 光耦：最常见的故障元件之一。
- TL431：精密稳压芯片。
- 高压滤波电容（如 400V/100μF）：容易鼓包失效。
- 输出滤波电容：容易失容。
- 肖特基二极管（如 SB560, 1N5822）：输出整流管,易击穿。
- RCD 钳位电路元件（电阻、电容、二极管）：用于吸收 MOSFET 关断时的尖峰电压,易损坏。
- 启动电阻：阻值变大或开路。
- FB（反馈）分压电阻：阻值变化会导致输出电压不准。
第三部分：维修步骤（由简到繁，由外到内）
第 1 步：外观检查
- 保险丝：检查保险丝是否熔断，如果熔断，说明存在严重短路。
- 保险丝完好：故障多为开路性或软故障。
- 保险丝熔断：重点检查高压部分是否存在短路。
第 2 步：测输入端电阻（判断是否短路）
- 断开电源板。
- 用万用表 二极管档 或 电阻档 红表笔接
C脚（或高压滤波电容正极），黑表笔接S脚（或电容负极/热地）。 - 正常情况：会显示一个二极管的压降值（约 0.3V - 0.7V），这是内部 MOSFET 的体二极管。
- 短路情况：如果显示阻值很小（接近 0Ω 或几欧），说明
C-S之间击穿短路，或高压滤波电容击穿。不要 更换芯片就上电,否则会再次烧毁。
第 3 步：静态电阻测量
- 如果第 2 步测得电阻正常，可以测量关键点的对地电阻,初步判断是否有明显损坏。
- 热地（S脚）对冷地（L/N线）的电阻：应无穷大或非常大（几兆欧以上），如果很小，说明绝缘不好,存在安全隐患。
- 输出端（+Vout, -Vout）对热地的电阻：用二极管档测量，应有正常的充放电过程和一定的阻值，如果短路,说明输出整流管或滤波电容有问题。
第 4 步：通电测试（使用可调电源） 这是最关键的一步,可以避免二次损坏。
（图片来源网络，侵删）

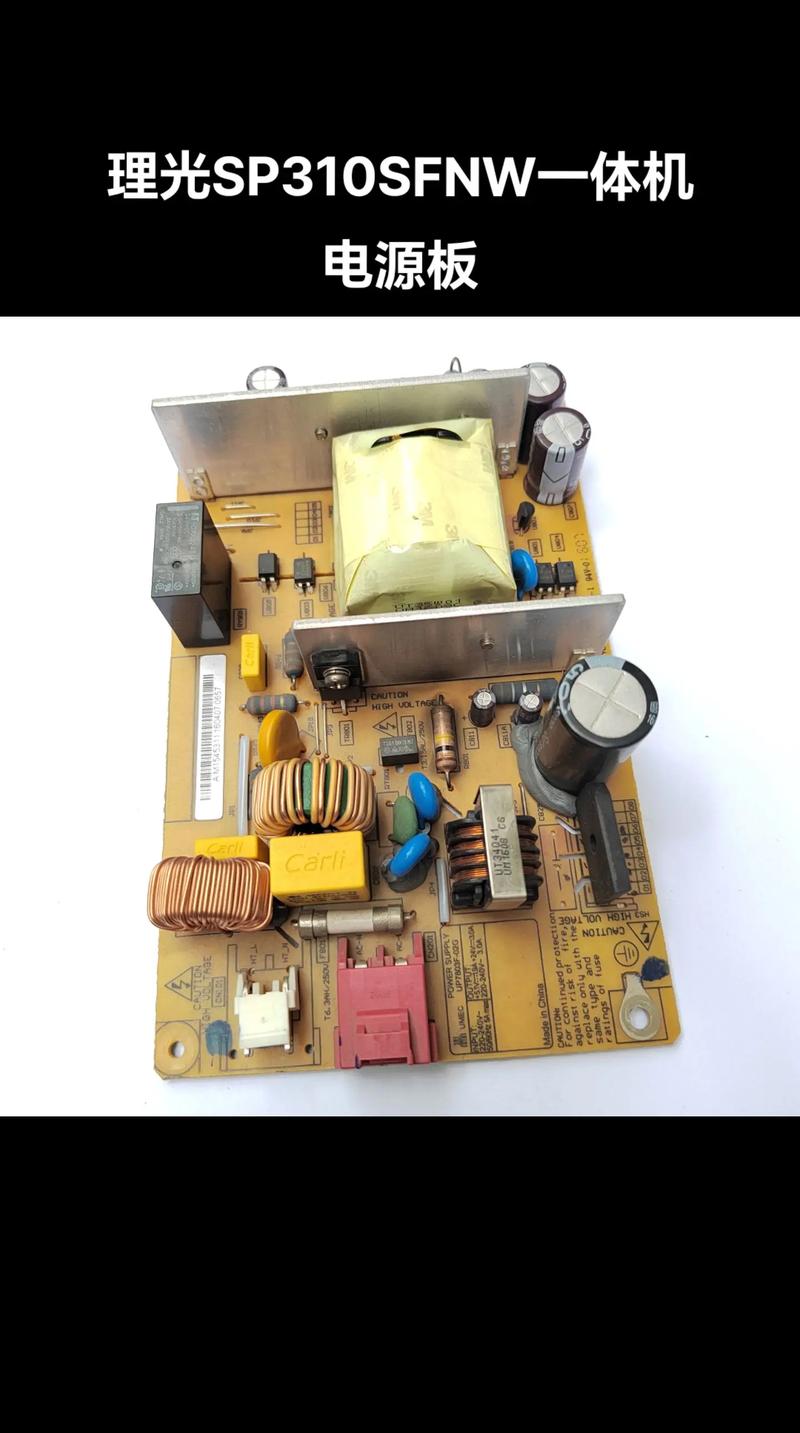

- 设置限流：将可调直流电源的 电流限制 调到最小（如 0.1A - 0.2A）。
- 连接电源：将电源正负极接到电源板的输入端（L, N）。注意区分热地和冷地！
- 上电观察：
- 电压正常：如果输入电压能正常建立（如 300V 左右），且限流电流很小（几乎不跳）,说明高压部分基本正常。
- 电流跳变：如果一上电，电流表立刻跳到限流值并保持，说明存在严重短路，应立即断电，回到第 2 步检查。
- 电压建立不起来：如果电压在某个值（如 100V）就上不去了，电流也较大，说明可能是启动电阻、自馈电电路或芯片本身有问题。
第 5 步：关键电压点测量
- 在通电状态下，测量以下关键点电压（参考值为典型值，需根据具体电路调整）：
- 高压直流电压：应在 300V 左右（220V 输入时）。
- B 脚电压：正常工作时应稳定在 5V - 5.8V 之间，如果为 0V，说明启动或自馈电电路有问题，如果远高于 6V，说明反馈环路开路，芯片在最大占空比下工作,极易损坏。
- 输出电压：是否符合标称值。
