核心维修资料汇总
官方图纸与手册 (最重要)
这是维修的“圣经”，包含了电路图、原理图、元件位置图、测试点电压和故障代码等关键信息。

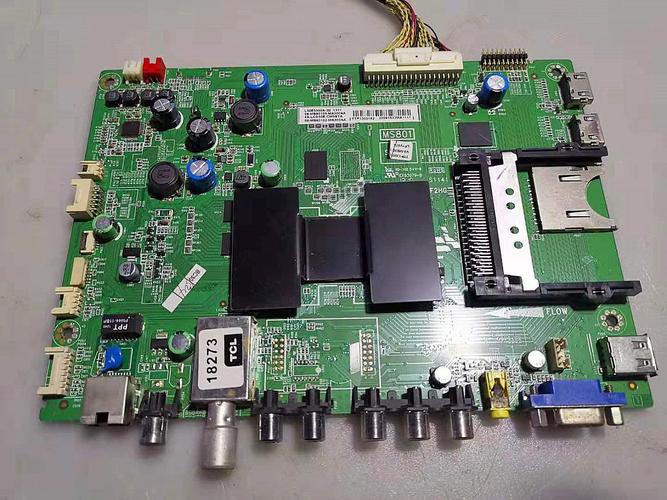

（图片来源网络，侵删）
- 如何获取：
- 付费专业网站： 这是最可靠的来源，国内有“电视维修网”、“迅维网”等论坛和资料站，通常需要付费下载。
- 关键词搜索： 在搜索引擎中输入以下关键词组合，可能会找到一些资源或论坛的帖子。
L42E5300D 原理图L42E5300D 维修手册L42E5300D SCHEMA三星 L42E5300D PDF
- 注意： 官方图纸通常不公开对外，网上的资源多为维修人员上传的扫描件或电子版，可能存在不清晰或版本差异的情况。
主板图纸与固件
L42E5300D通常使用三星自己的主板,常见的主板型号有：
-
主板型号：
BN94-05652D或BN94-05652A等 (请根据您电视背贴纸上的实际型号确认)。 -
图纸获取： 在搜索时，可以直接用主板型号搜索，
BN94-05652D 原理图，这样能更精确地找到对应主板的资料。 -
固件 (Firmware/Software)： 如果电视出现软件故障（如反复开机、无图像、功能异常），可能需要刷写固件。
（图片来源网络，侵删）- 获取： 在“迅维网”等论坛的固件区，可以找到对应主板型号的固件文件（通常是
.zip或.bin格式）。 - 刷写工具： 需要使用三星专用的刷写工具（如
SamFwTool）和USB转TTL工具（如CH340/FT232），通过主板的USB服务口或串口进行操作。此操作有一定风险，建议有一定经验的人员进行。
- 获取： 在“迅维网”等论坛的固件区，可以找到对应主板型号的固件文件（通常是
常见故障与维修思路
根据该机型的设计,以下是几个高发故障点及排查思路：
不开机 / 指示灯不亮 / 指示灯红灯闪烁
这是最常见的故障,通常指电源板问题。
-
检查电源板：
- 外观检查： 拆开电视后盖，找到电源板（通常在左侧或右侧，有大块散热片和多个接口），观察是否有明显烧毁的元件，如保险丝、电容鼓包、炸裂。
- 测量关键电压：
- 保险丝F801： 测量是否通，如果熔断，说明存在严重短路。
- PFC输出电压 (VCC_PFC)： 正常应在 +380V 左右（空载或待机时可能略高），如果此电压为0，说明PFC电路未工作。
- +24V 和 +12V 电压： 这两路是给主板和背光板供电的，如果PFC电压正常，但这两路电压为0或异常，说明电源板的DC-DC部分损坏。
- 常见损坏元件：
- 保险丝： 熔断后，必须先查明短路原因（如PFC开关管、整流桥等），不能直接更换。
- PFC大功率开关管 (如STP13NM60N)： 击穿短路是常见故障。
- PFC控制IC (如NCP1399)： 损坏会导致PFC不工作。
- DC-DC部分的开关管和稳压IC (如LD7552BS)： 损坏会导致+24V或+12V无输出。
- 电解电容： 长时间使用后鼓包或失效，导致电压不稳。
-
检查主板：

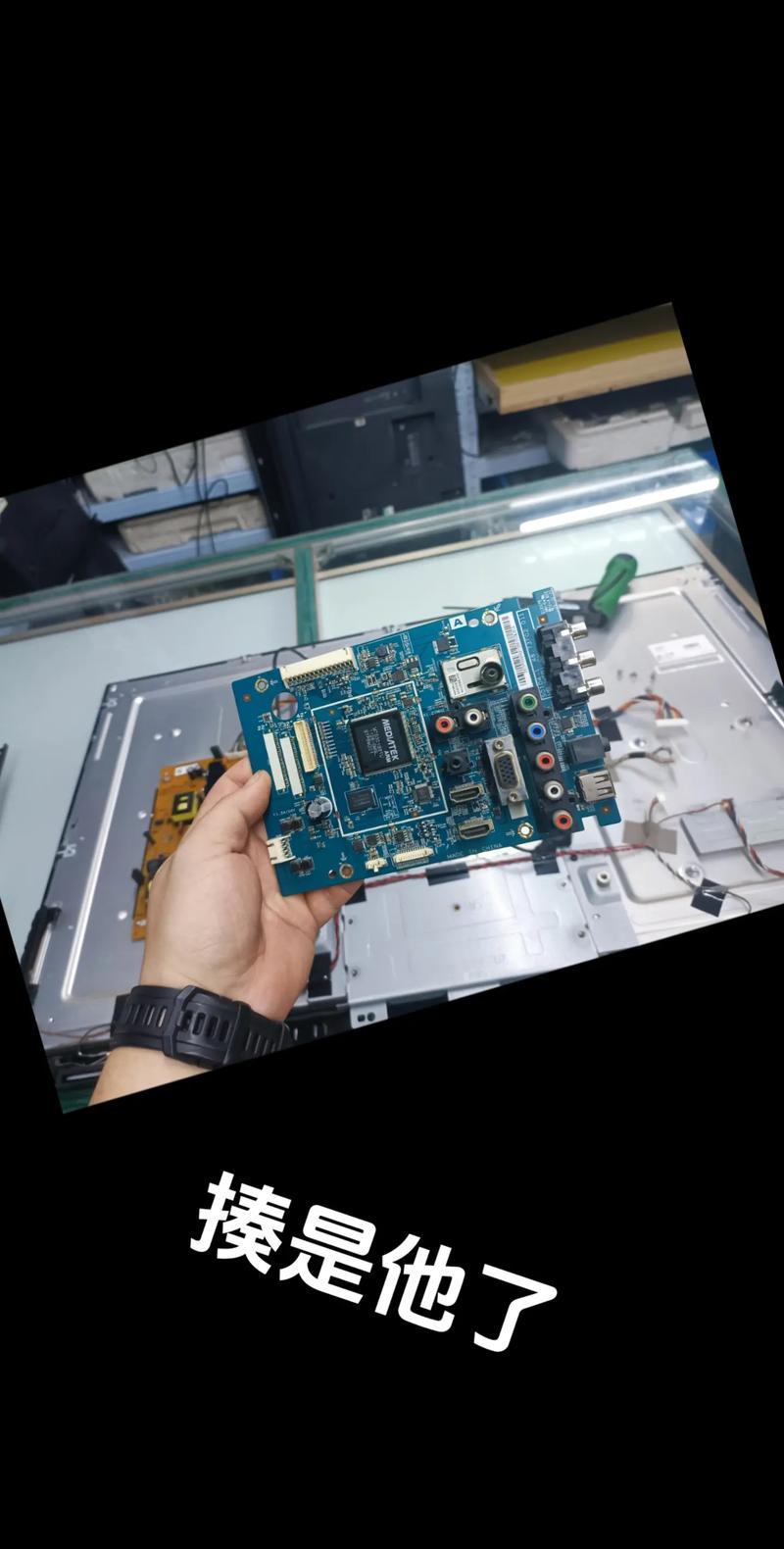

（图片来源网络，侵删）- 如果电源板输出的+24V和+12V都正常，但整机仍不开机，可能是主板未发出开机指令。
- PS_ON信号： 电源板上会有一个PS_ON或ON/OFF的信号测试点，待机时电压为0V，按下遥控器或面板开机键时，此电压应变为高电平（如+3.3V或+5V），如果电压无变化，说明主板的开机电路有问题。
不开机 / 指示灯亮 (常亮或红灯闪烁)
指示灯亮说明电源板基本工作正常,问题出在主板或屏幕驱动部分。
-
检查主板：
- 5V-STB电压： 这是待机电压，给主板CPU供电，如果此电压异常，主板无法启动。
- 复位电路和时钟电路： CPU工作需要正常的复位信号和时钟晶振，如果晶振停振，CPU无法工作。
- 存储器 (IC)： 内部程序丢失或损坏，可能导致无法开机，尝试重新刷写固件。
- 总线电压 (I2C总线)： 检测到总线短路或挂载的芯片损坏，也会导致保护性关机。
-
检查屏幕逻辑板 (T-CON板)：
主板通过LVDS线连接到屏幕的逻辑板,如果逻辑板短路，可能会拉低主板电压，导致主板保护。
有声音，无图像 (黑屏)
这是背光板或屏幕本身的故障。
-
检查背光板 (LED Driver)：
- 观察法： 在黑暗环境下，仔细看屏幕，如果能看到非常暗淡的图像，说明背光不亮。
- 测背光供电： 检查背光板输入的 +24V 电压是否正常。
- 测背光开启信号 (BL_ON/EN)： 主板会送出一个高/低电平信号来开启背光，用万用表测量此信号是否存在。
- 测背光亮度信号 (PWM/Brightness)： 有些主板会输出PWM信号来调节亮度。
- 测LED灯串： 拔下连接到屏幕的排线，用万用表的二极管档测量每一串LED灯珠的正向压降，如果某一串阻值无穷大或为0，说明该串灯珠有开路或短路问题。
- 常见损坏元件： 背光板上的 OZ9926 或 OZ9928GN 等背光驱动IC、MOS管、以及升压电路的电感和电容。
-
检查屏幕逻辑板 (T-CON板)：
如果背光亮,但图像异常（如花屏、白屏、竖线），通常是逻辑板问题，但如果是完全黑屏且背光亮，逻辑板故障的可能性相对较小，但也不能完全排除。
图像异常 (花屏、白屏、竖线/横线、拖影)
这通常是屏幕本身或逻辑板的问题。
-
判断故障源：
- 进入工程菜单： 按遥控器
音量+和菜单键不放，再按电源键开机，可以进入三星的工程菜单，在菜单里切换不同的信号源（如TV、AV、HDMI），如果问题现象不变，基本可以确定是屏幕或逻辑板问题；如果只在某个信号源下出现，可能是主板问题。 - 观察故障特征：
- 花屏、白屏、乱码： 通常是 逻辑板 或 屏驱动IC 损坏。
- 固定的竖线或横线： 非常可能是 液晶屏 (Panel) 本身的物理损坏，无法修复，只能更换屏幕。
- 图像拖影、模糊： 可能是逻辑板供电不稳或屏幕老化。
- 进入工程菜单： 按遥控器
-
检查逻辑板：
- 供电电压： 检查逻辑板输入的电压（如+5V, +12V, +3.3V）是否稳定。
- LVDS接口： 检查从主板到逻辑板的排线是否插紧、有无氧化，可以尝试重新插拔。
遥控/按键失灵
- 检查遥控器电池： 最先排除。
- **检查红外接收
