创维6D96机芯是创维品牌中较为成熟的一款显示处理平台，广泛应用于中高端液晶电视中，其集成了强大的图像处理功能和稳定的系统架构，但在长期使用过程中，由于元器件老化、电压波动或外部环境影响，可能会出现各类故障，维修该机芯需掌握其电路结构、信号流程及常见故障点，以下从原理、常见故障及维修方法、注意事项等方面展开详细说明。

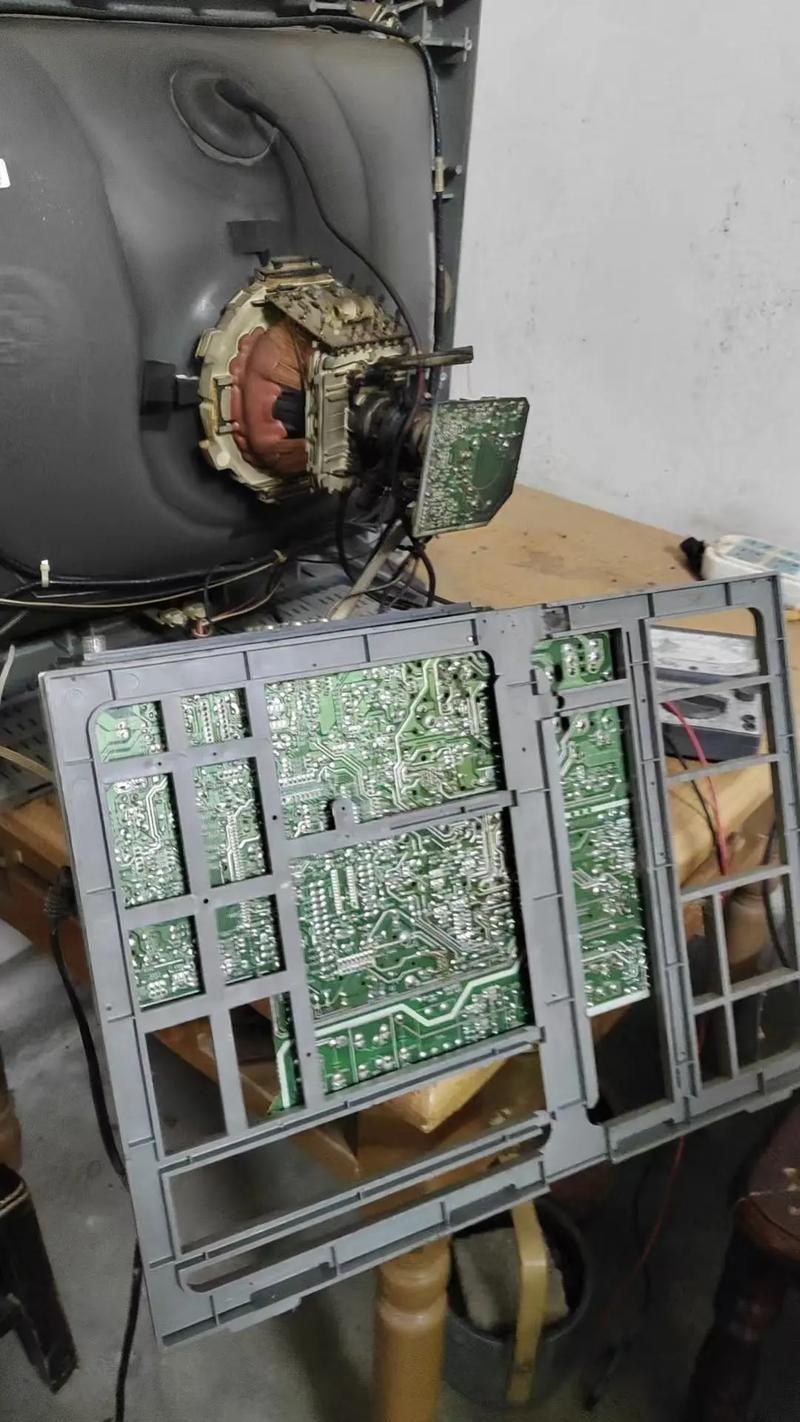

创维6D96机芯核心结构与工作原理
创维6D96机芯以主控芯片（通常为MSD6A808或类似型号）为核心，配合电源板、主板、逻辑板、屏驱动板等组件协同工作，其信号流程大致为：外部信号（HDMI、AV、TV等）通过主板接口输入，经主控芯片解码、格式转换、 scaler 处理后，生成LVDS或RGB信号送至逻辑板，最终驱动液晶屏显示图像，机芯内置音频处理模块,实现音画同步输出。
关键电路模块包括：
- 电源电路：提供整机所需的+12V、+5V、+3.3V、+1.8V等电压,是所有功能的基础；
- 主控电路：负责信号解码、图像处理、系统控制等核心运算；
- 存储电路：包含Flash（存储程序）和DDR（运行内存）,确保系统稳定运行；
- 接口电路：处理外部输入输出信号，如HDMI、USB、VGA等；
- 背光控制电路：调节背光亮度,配合图像输出实现对比度优化。
常见故障现象及维修方法
（一）电源故障
故障现象：整机无反应，指示灯不亮，或指示灯闪烁但无法开机。
原因分析：
- 电源板无电压输出（如保险管熔断、副电源芯片损坏）；
- 主板待机电路异常（如待机电压不足、MOS管短路）；
- 负载短路导致电源保护（如主板或逻辑板短路）。
维修步骤：
- 断开负载，测量电源板输出端电压是否正常，若+12V/5V无输出，检查电源板保险管是否熔断，副电源芯片（如OB3232）及外围元件是否损坏。
- 若电源板输出正常但整机仍无法开机，检查主板待机控制电路（如CPU供电、晶振是否起振）。
- 使用万用表二极管档检测主板对地阻值，若某路阻值接近0Ω，需排查短路点（如滤波电容、MOS管）。
（二）图像异常
故障现象：黑屏、花屏、图像闪烁、缺色或无图像。
原因分析：
- 黑屏：背光未点亮（背光板故障、背光控制信号异常）或主控芯片未输出信号；
- 花屏/缺色：逻辑板供电异常、LVDS排线接触不良或屏驱动IC损坏；
- 无图像：主板信号处理电路故障（如HDMI解码芯片损坏）、DDR虚焊。
维修步骤：
- 黑屏时，先观察屏幕是否有微光（用手电筒照射），若无微光则检查背光电路（如背光驱动芯片、灯条是否损坏）。
- 花屏时，测量逻辑板供电电压（通常为+12V/5V/3.3V），若电压正常则检查LVDS排线是否松动，必要时更换逻辑板。
- 无图像时，进入工厂菜单测试信号源，若菜单显示正常则判断为信号处理问题，重点检查主板主控芯片及DDR供电。
（三）系统故障
故障现象：开机无反应、指示灯亮但屏幕黑屏、自动重启或死机。
原因分析：
- CPU供电异常或晶振损坏；
- Flash程序丢失或损坏；
- DDR虚焊或性能下降。
维修步骤：
- 测量CPU核心电压（如+1.2V/1.8V）是否稳定，若电压偏低则检查供电电路的滤波电容或稳压芯片。
- 检测晶振（如24MHz/27MHz）是否起振，用示波器观察波形幅度。
- 尝试重新刷写Flash程序，若仍无法修复，可能是DDR虚焊，需加焊DDR芯片。
（四）接口故障
故障现象：HDMI无信号、USB无法识别、AV无图像。
原因分析：
- 接口排线松动或氧化；
- 对应接口芯片损坏（如HDMI解码芯片）；
- 供电异常导致接口电路不工作。
维修步骤：
- 重新插拔接口排线，清理氧化层；
- 测量接口供电电压（如USB的+5V），若无电压则检查电源到接口的供电线路；
- 若供电正常但信号仍无，更换对应接口芯片或主控芯片。
维修注意事项
- 安全防护：维修前务必断电，电源板部分存在高压电容，需放电后再操作。
- 静电防护：佩戴防静电手环，避免静电击穿芯片。
- 工具选择：优先使用数字万用表、示波器等精密仪器，避免误判。
- 元件代换：更换芯片时需确认型号兼容，焊接时控制温度（350℃以内），避免损坏焊盘。
- 软件调试：刷写程序需使用官方工具，避免版本不匹配导致故障扩大。
常见故障排查速查表
| 故障现象 | 可能原因 | 检测重点 |
|---|---|---|
| 整机无反应 | 电源板无输出、主板待机电路异常 | 保险管、副电源芯片、CPU供电 |
| 黑屏（有声音） | 背光未点亮、逻辑板故障 | 背光驱动芯片、灯条、LVDS信号 |
| 花屏 | DDR虚焊、逻辑板供电异常 | DDR供电、滤波电容、逻辑板电压 |
| 自动重启 | CPU供电不稳、Flash程序错误 | CPU核心电压、晶振波形、程序完整性 |
| HDMI无信号 | 接口排线松动、HDMI芯片损坏 | 接口供电、信号波形、芯片对地阻值 |
相关问答FAQs
问题1：创维6D96机芯电视出现“三无”（无图像、无声音、无指示灯），如何快速定位故障？
解答：首先检查电源线是否正常通电，若电源正常则拆机测量电源板输出电压，若+12V/5V无输出，多为电源板保险管熔断或副电源芯片损坏；若电压输出正常，则检查主板待机电路，如CPU供电、晶振是否起振，若主板无待机信号,需排查主控芯片或外围元件。
问题2：维修时发现逻辑板LVDS接口电压异常，是否需要直接更换逻辑板？
解答：不一定，需先排查是否为供电问题：测量逻辑板输入的+12V/5V电压是否稳定，若电压偏低则检查电源到逻辑板的供电线路（如保险电阻、滤波电容），若供电正常但LVDS输出异常，再检查逻辑板上的LVDS驱动芯片是否虚焊或损坏,必要时更换逻辑板。
