收音机低放音频电路维修是电子维修中的常见工作，低放电路作为收音机将微弱的音频信号放大并驱动扬声器发声的关键部分，其故障会直接导致收音机无声、声音小、失真等问题，维修时需遵循“先断电、先观察、先简单后复杂”的原则,通过系统性的检测与排查定位故障点。
低放电路的基本结构与常见故障现象

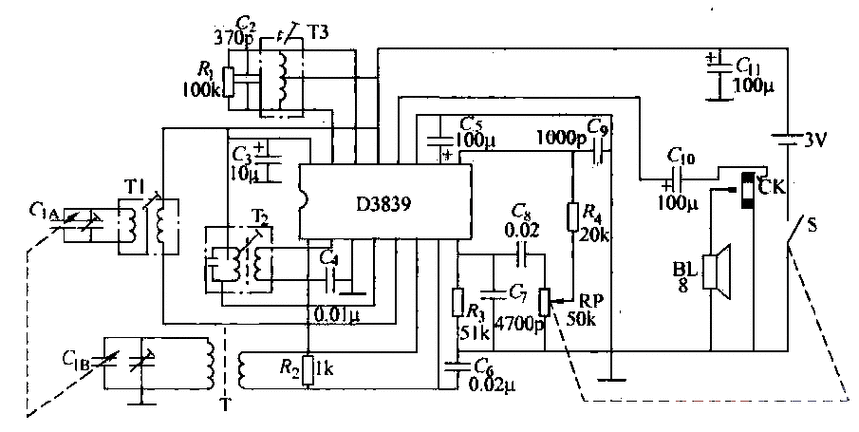

低放音频电路通常包括前置放大级、推动级和功率输出级三部分，前置放大级负责对检波后的微弱音频信号进行电压放大，推动级进一步放大信号并提供足够的电流驱动功率输出级，功率输出级则通过变压器或OTL（无输出变压器）、OCL（无输出电容）等电路形式驱动扬声器，常见故障现象主要有：
- 完全无声：扬声器无任何声音，可能涉及电源供电、输出级短路或信号中断。
- 声音小：音量显著低于正常水平，多为放大增益不足或电源电压偏低。
- 失真：声音沙哑、含混，常见于晶体管特性变差、耦合电容漏电或负反馈电路异常。
- 啸叫：高频或低频啸叫，通常因自激振荡引起，与退耦电路、消振电容相关。
维修步骤与检测方法
外观检查与初步测量

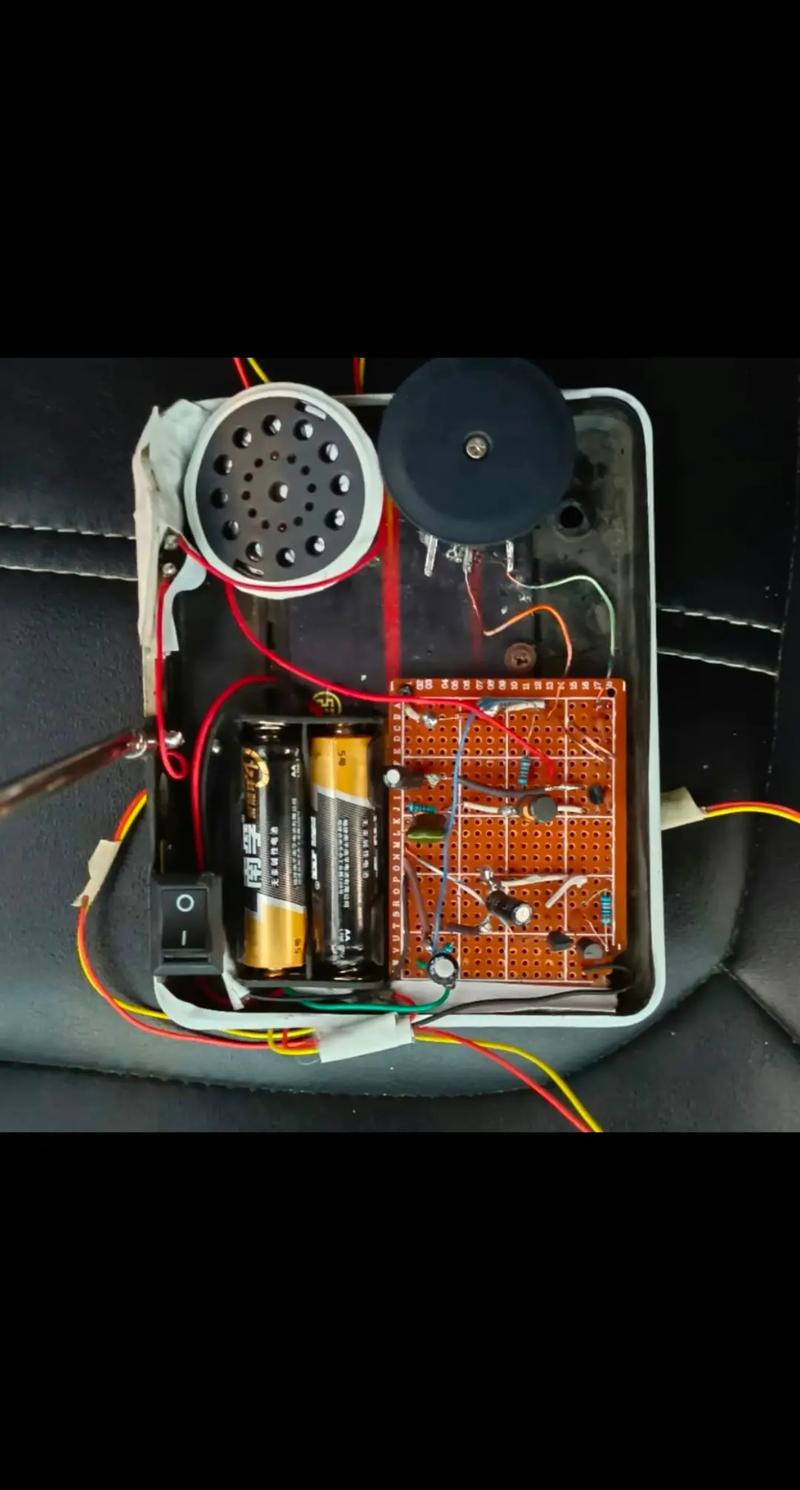

断开电源后，首先观察电路板有无明显元件损坏，如烧黑的电阻、鼓包的电解电容、虚焊的焊点等，随后用万用表电阻档测量电源输入端对地电阻，排除短路故障（正常情况下应有数kΩ以上阻值），确认无短路后，通电测量关键点电压：
- 电源电压：低放电路供电通常为6V、9V或12V，若电压异常，需检查电源滤波电容、降压电阻及整流电路。
- 静态工作点：对于分立元件低放电路，需测量功放管（如常见的2SC1815、2SA1015等）的集电极、基极、发射极电压，以OTL电路为例，中点电压（输出端对地）应约为电源电压的一半，偏差过大则表明功放管或偏置电路故障。
信号注入法排查故障
信号注入法是检修低放电路的有效手段，从后级向前级依次注入音频信号（可用低频信号发生器或手触碰螺丝刀触碰信号输入端，人体感应信号作为简易信号源），观察扬声器反应：
- 注入输出级（扬声器端）：若扬声器有声，说明故障在输出级之前；若无声，则检查输出级、扬声器及供电。
- 注入推动级：若推动级输入有声而输出无声，需检查推动管是否损坏、耦合电容是否失效。
- 注入前置级：若前置级输入有声而输出无声，多为前置放大管故障或耦合电容开路。
元件级检测与替换
通过电压测量和信号注入法定位故障区域后，对可疑元件进行拆解检测：
- 晶体管：用万用表hFE档测量放大倍数，或用电阻档检测各PN结正反向电阻，若be结开路、ce结短路，需更换同型号管子。
- 电阻：重点检查功率电阻（如 emitter 电阻）是否因过流烧断，可用万用表直接测量阻值。
- 电容：电解电容是故障高发元件，常见漏电、失效，用万用表电阻档检测：正常情况下，电容充电时指针应先摆动后回阻值，若指针不动或阻值接近0，则电容损坏，耦合电容失效会导致信号中断，可用同容量电容并联测试。
- 可调元件：如音量电位器接触不良会导致声音时断时续，可用酒精清洗触点或直接替换。
特殊电路故障处理
- OTL/OCL电路：中点电压异常是典型故障，需检查功放管对称性、自举电容（C3）及偏置电路（如二极管、可调电阻）。
- 负反馈电路：负反馈电阻开路会导致增益异常，声音失真或啸叫，需检测反馈回路是否断路。
- 退耦电路：电源退耦电容（通常为100μF以上电解电容）失效可能引起低频啸叫，需重点检查。
维修案例与经验总结
某收音机出现“完全无声”故障，检测步骤如下：
- 断电测电源输入端对地电阻正常，通电测电源电压为9V（正常）。
- 测量OTL电路中点电压为0V（正常应为4.5V），断开扬声器后电压仍为0V，判断故障在输出级。
- 检测功放管VT1、VT2，发现VT1（NPN型）ce结短路，更换同型号管子后中点电压恢复正常，故障排除。
经验总结：低放电路故障多集中于功放管、电解电容及偏置电路，维修时应优先检查这些元件，同时注意对称元件（如OTL电路对管）的参数一致性,避免单只损坏导致另一只过流损坏。
相关问答FAQs
Q1：收音机低放电路出现低频啸叫，如何处理？
A：低频啸叫通常因电源退耦不良或负反馈电路故障引起，首先检查电源滤波电容（如输入端1000μF电容）是否失效，可用同容量电容并联测试；其次检测负反馈电阻是否开路或虚焊，若负反馈回路断路会导致增益过高而自激；最后检查消振电容（通常在推动管基极与集电极间的小容量电容，如100pF）是否损坏，必要时可适当增大容量以消除振荡。
Q2：维修时如何判断低放电路的增益是否正常？
A：增益可通过信号注入法粗略判断：用低频信号发生器输入1kHz、10mV的音频信号至前置级输入端，测量输出端电压（空载），若OTL电路中点电压摆幅接近电源电压（如9V电源时摆幅达7-8V），则增益正常；若摆幅过小（如＜2V），则可能是前置放大管放大倍数不足、耦合电容漏电或负反馈过强,也可通过对比同型号正常机器的输出电压进行判断。
