汽车电路图是汽车电气系统的“语言”，它通过标准化的符号和线路连接，清晰展示电源、传感器、执行器及控制单元之间的逻辑关系，掌握汽车电路图的原理与维修方法，是快速诊断电气故障、保障车辆正常运行的核心技能，本文将从电路图的基本原理、识读方法、维修流程及常见故障处理等方面展开详细分析。

（图片来源网络，侵删）

汽车电路图的基本原理

汽车电路的本质是低压直流电路，通常以12V（汽油车）或24V（柴油车）为电源核心，通过导线、保险丝、开关、继电器等元件，实现电能的分配与控制，其核心原理可概括为“电源-控制-执行-反馈”的闭环结构：

电路图的绘制需遵循一定规则：通常采用“纵向排列法”（电源在上，搭铁在下）或“模块化布局法”（按系统分区绘制），符号则参照ISO国际标准（如电阻用“□”，开关用“|/○”等）,确保不同车型图纸的通用性。

准确识读电路图是维修的前提，需掌握以下关键步骤：

划分系统模块：先按功能划分系统（如电源系统、启动系统、照明系统、发动机电控系统等），再逐模块分析，照明系统可分为前照灯、示宽灯、制动灯等支路，每条支路均包含电源、开关、保险丝、灯具及搭铁点。
追踪电流路径：从电源正极出发，沿导线颜色、编号追踪电流走向，经开关/继电器控制后到达执行器，最终通过搭铁线回到蓄电池负极，需注意导线颜色代码（如红色常电源、黑色搭铁、蓝色信号线等）和插接器编号（如C101表示主线束插头），避免混淆。
理解控制逻辑：对于电控系统，需结合ECU引脚定义分析信号类型，传感信号多为模拟信号（如热敏电阻型水温传感器）或数字信号（如霍尔式曲轴位置传感器），而执行器控制信号多为PWM（脉宽调制）信号（如喷油嘴驱动信号）。

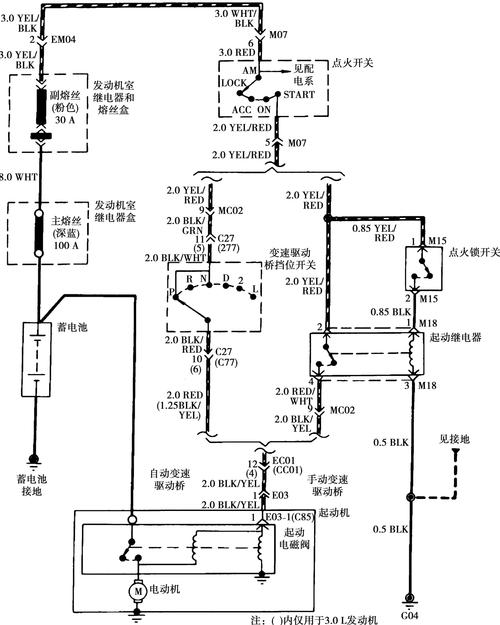

以下为常见电路符号及含义示例：

（图片来源网络，侵删）

电路维修需遵循“先简后繁、先外后内”的原则，具体步骤如下：

故障确认与初步检查：通过客户描述、故障码读取（用诊断仪）及直观检查（如导线破损、保险丝熔断）确定故障范围，若全车灯不亮，优先检查蓄电池电压及主保险丝；若单侧车灯不亮，则聚焦该支路的开关、导线及灯具。
电路图分析与关键点测量：根据故障现象，在电路图中定位相关电路，测量关键点电压（参考搭铁）或电阻（断电测量），测量喷油嘴供电电压时，应拔下插头，点火开关ON档下测电源端电压（应为12V），测电阻端则反映ECU驱动信号。
部件更换与线路修复：确认故障部件后，优先更换同型号配件（如继电器、传感器）；若为线路故障，需使用专用压线钳修复插接器，或焊接导线后用热缩管绝缘，避免使用胶带缠绕（易老化）。
修复后测试与验证：修复后需进行功能测试（如灯光亮度、启动转速）及数据流分析（如传感器信号变化），确保故障彻底排除且无新故障产生。

电源系统故障：表现为启动困难、灯光昏暗，多为蓄电池亏电或发电机不发电，处理时需测量蓄电池电压（启动前≥12.6V，启动时≥9.6V），发电机输出电压（13.8-14.5V为正常）。
信号传输故障：传感器信号异常会导致ECU误判（如空气流量计信号失准导致动力不足），需用示波器检测信号波形，或对比正常数据流，排除线路短路/断路后更换传感器。
执行器不工作：如起动机不转，需检查蓄电池、点火开关、继电器及起动机本身，逐段测量电压降（正常导线压降≤0.1V，过大则存在接触不良）。
