模拟信号分配器是用于将一路模拟信号分配为多路输出的电子设备,常见于广播电视、监控安防、音视频系统等领域，其维修工作需要结合电路原理、故障现象和检测工具进行系统排查，以下是详细的维修步骤和注意事项。

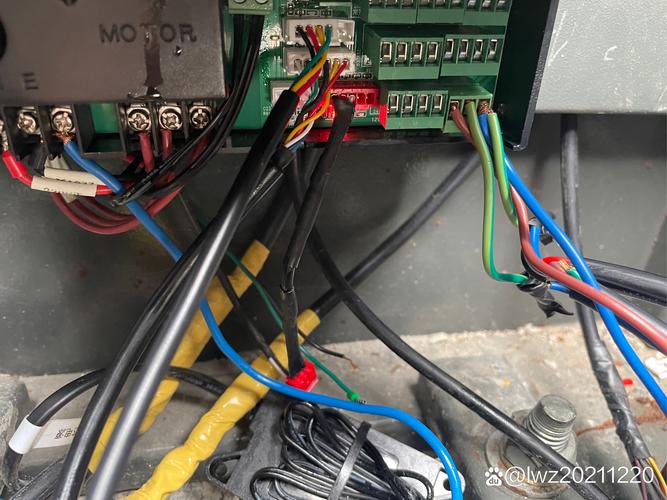

维修模拟信号分配器时,首先应进行外观检查和初步通电测试，观察设备外壳是否有破损、变形，接口是否有松动、氧化或虚焊现象，电源适配器是否完好，初步通电时需注意设备是否有异味、冒烟或异常发热，若有应立即断电排查，若外观无明显异常，可连接信号源和负载，测试输出信号是否正常，包括信号强度、波形完整性以及是否存在干扰噪点，若输出异常，需进一步拆机进行内部电路检测。
内部电路检测是维修的核心环节,需重点检查电源模块、信号处理模块和分配输出模块，电源模块通常包括变压器、整流桥、滤波电容和稳压芯片，需用万用表测量输入输出电压是否正常，滤波电容是否鼓包、漏液，稳压芯片是否发烫或损坏，信号处理模块的核心是放大器或缓冲器芯片，需用示波器观察输入输出信号的波形幅度、频率和失真情况，判断芯片是否工作正常，分配输出模块由多级放大或切换电路组成，需逐级检测每路输出的信号质量，排查是否存在开路、短路或元件参数偏移问题。
对于电源故障,若发现输出电压偏低或无输出，应重点检查整流二极管是否击穿、滤波电容是否失效、稳压芯片是否损坏，当输入电压正常但输出电压为0时，可断开负载测量空载电压，若仍无输出则可能是稳压芯片损坏或变压器初级开路，若输出电压纹波过大，需更换滤波电容或检查整流桥性能，对于信号处理故障，若出现信号衰减或失真，需检查耦合电容是否失效、放大器偏置电阻是否变值、反馈电容是否漏电，必要时更换放大器芯片，分配输出模块的单路故障需检查该路对应的耦合电容、隔离电阻和输出接口，若多路同时故障，则需检查前级信号分配芯片或供电电路。
元件级维修需使用电烙铁、吸锡器、热风枪等工具，操作时需注意防静电，避免损坏敏感元件，更换元件时应选择原型号或参数相近的替代品，特别是电容的耐压值、电阻的功率和芯片的工作频率需匹配，焊接完成后需用酒精清洁焊点，避免短路，并重新进行通电测试和信号验证，对于复杂故障，可参考电路原理图和信号流程图，逐级排查信号衰减点或失真环节，必要时使用信号发生器和频谱分析仪进行辅助检测。
维修完成后,需进行老化测试和性能验证，将修复后的设备在额定负载下连续工作2-4小时，观察是否出现异常发热或信号波动，同时用示波器监测各路输出的信号指标，包括信噪比、带宽和增益误差，确保符合设备出厂参数，若条件允许，可使用标准信号源和频谱仪进行全参数测试，验证分配器的频率响应、群时延和隔离度等关键性能指标。
在维修过程中,需注意安全规范，避免带电操作以防触电，使用绝缘工具防止短路，对于无电路图的设备，可先绘制电路草图或标记元件位置，以便后续分析，若故障涉及多层板或BGA封装芯片，建议返厂专业维修，避免因操作不当扩大故障。
相关问答FAQs
Q1：模拟信号分配器输出信号有干扰噪点，如何排查？
A：首先检查输入信号源是否正常，排除外部干扰；然后用示波器观察各级输出波形，定位噪点产生环节，若输入正常而输出异常，需检查电源纹波是否过大（更换滤波电容）、信号线是否屏蔽不良（更换屏蔽线）、放大器芯片是否受干扰（增加退耦电容或更换芯片），若单路输出有噪点，重点检查该路对应的耦合电容和输出接口是否接触不良。
Q2：维修后设备部分输出端口无信号，可能的原因是什么？
A：部分输出端口无信号通常与该路局部电路故障有关，首先检查输出接口是否松动或氧化，可用酒精清洁或更换接口；其次测量该路供电是否正常，若供电异常则检查供电限流电阻或电感是否开路；若供电正常，需检测信号耦合电容是否失效、放大器是否损坏，必要时更换对应元件，若多路同时无信号，则需检查前级信号分配芯片或公共供电电路。
