手机开机电源维修原理图是理解手机电源管理模块（PMIC）工作流程、定位故障点的核心工具，其设计涵盖从电源按键触发到各路电压输出的完整信号链，手机开机电源系统主要由电源管理芯片、充电管理芯片、时钟电路、复位电路、负载电路（如CPU、存储器、射频模块等）及外围元件（电容、电阻、电感、二极管等）组成,维修时需结合原理图分析信号流向与电压变化规律。
开机触发信号流程
手机开机原理的核心在于电源管理芯片（PMIC）接收到开机触发信号后的响应过程，当用户按下电源键时，开机信号（通常为POWER_KEY或PWR_BTN）通过电阻分压电路送入PMIC的触发引脚，PMIC内部设有电压比较器和逻辑控制单元，需检测到触发信号的电压变化（如从高电平跳变至低电平，或反之，具体取决于PMIC设计）及持续时间（通常为500ms-2s），才会启动开机序列，若触发信号异常（如按键漏电、上拉/下拉电阻损坏），可能导致PMIC无法识别开机指令,出现按电源键无反应的故障。

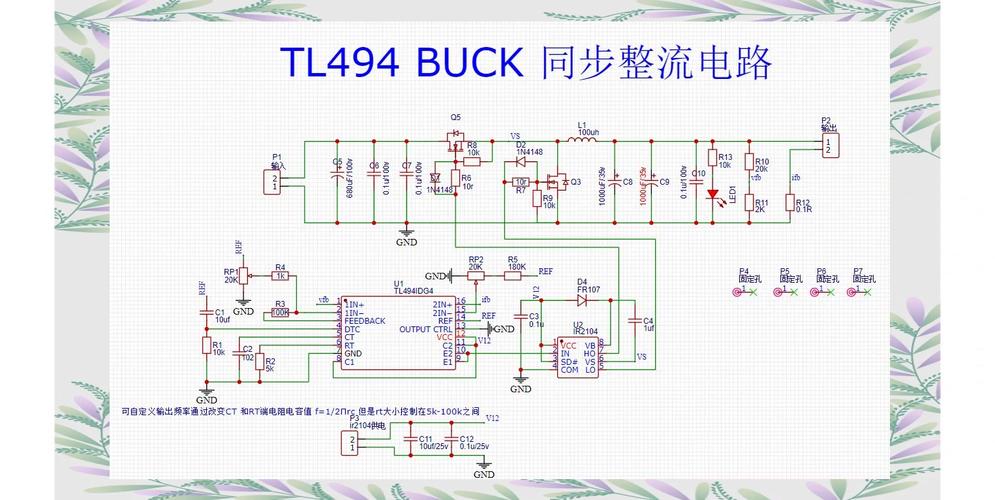

PMIC内部开机逻辑与电压输出
PMIC接收到有效开机信号后，内部逻辑单元首先进行自检，包括自身供电是否正常（通常需VDD_BAT或备用电池供电）、时钟信号是否稳定（由32kHz晶振提供），自检通过后，PMIC按预设顺序逐步输出各路电压，为不同模块供电,开机电压输出具有严格的时序要求，
- 核心供电：先输出CPU核心电压（如VDD_CORE，通常0.8V-1.2V）和存储器电压（如VDD_DDR，1.2V/1.8V）,确保处理器与存储器先上电；
- 外围供电：随后输出射频模块电压（如VDD_RF，3.3V）、显示模块电压（如VDD_LCD，1.8V/2.8V）等；
- 使能信号：各路电压输出需配合使能信号（EN信号，由PMIC或CPU控制），使能信号无效时，即使电压输出正常,负载电路也无法工作。
维修时需通过原理图定位各路电压的测试点，使用万用表或示波器检测电压值与波形，若某路电压无输出，需排查PMIC对应引脚的使能信号是否正常、外围供电电路（如电感是否开路、电容是否短路）及负载是否存在短路故障。
时钟与复位电路的关键作用
时钟电路是PMIC和CPU正常工作的基础，开机过程中，PMIC需接收稳定的32kHz时钟信号（由实时时钟晶振提供）进行内部逻辑同步，同时主晶振（如19.2MHz、26MHz）为CPU提供高频时钟，若晶振损坏或负载电容异常，可能导致时钟信号缺失，PMIC无法完成开机自检,出现开机后立即关机或无法启动的故障。
复位电路用于确保各模块在上电时按序初始化，复位信号（RESET或POR）由PMIC或专用复位芯片生成，低电平有效，开机时，复位信号先拉低（保持几十毫秒后释放），使各模块复位；若复位信号始终处于低电平或抖动，模块无法退出复位状态，导致开机失败，维修时需通过原理图找到复位信号测试点,检测其电压变化时序。

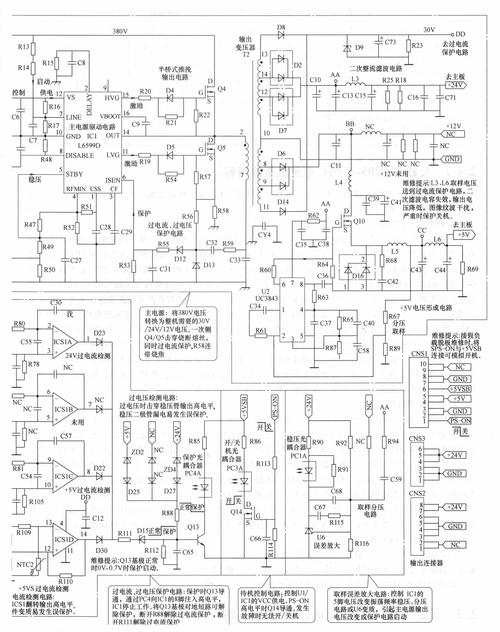

常见故障与排查逻辑
结合原理图排查开机故障时，需遵循“先供电、后信号，先静态、后动态”的原则：
- 电源按键相关故障：检测电源键对地电压是否正常（正常为高电平或低电平，具体取决于设计），若按键漏电导致电压异常,需更换按键或清理氧化；
- PMIC供电异常：检查PMIC的VDD_BAT、VDD_IO等供电引脚电压，若输入电压正常但输出电压异常，需检测PMIC周边元件（如滤波电容是否鼓包、电感是否开路）；
- 电压输出时序错乱：通过示波器检测各路电压的上升沿顺序，若某路电压延迟输出或无使能信号，需排查对应使能信号通路（如CPU输出的EN信号是否经过三极管或门电路）；
- 负载短路保护：若PMIC某路电压输出后立即降至0V，可能是负载短路,需逐一断开负载模块排查。
以下为常见开机故障与排查方向的对应关系：
| 故障现象 | 可能原因 | 排查方向（结合原理图） |
|---|---|---|
| 按电源键无反应 | 电源键断路、PMIC损坏、触发电路异常 | 检测电源键信号电压、PMIC供电与触发引脚 |
| 开机后立即关机 | 时钟异常、复位信号故障、负载短路 | 检测32kHz晶振波形、复位信号时序、负载电流 |
| 部分模块不工作 | 对应路电压无输出、使能信号异常 | 检查电压测试点、使能信号通路、负载是否短路 |
相关问答FAQs
Q1：手机开机时，PMIC输出的某路电压时序异常，如何通过原理图定位故障？
A1：首先通过原理图找到该路电压的输出引脚、使能信号来源（如来自PMIC内部逻辑或CPU控制信号）及外围元件（电感、电容），使用示波器检测使能信号的时序是否正常（应在电压输出前有效），若使能信号正常但电压无输出，检查电感是否开路、电容是否短路；若使能信号延迟或异常，需追踪使能信号通路上的元件（如三极管、电阻）是否损坏,或CPU是否未发送正确的使能信号。
Q2：维修时发现电源按键对地短路，但更换按键后仍无法开机，可能的原因是什么？
A2：除按键本身外，需通过原理图排查按键周边电路：① 按键到PMIC之间的上拉/下拉电阻是否被击穿导致对地短路；② PMIC的触发引脚内部是否短路（可断开按键后测量引脚对地电阻判断）；③ 按键线路板是否存在漏电或铜线短路（需用放大镜观察是否有腐蚀或锡渣短路），若PMIC因触发信号异常进入保护模式，可能导致即使按键修复后仍无法开机,需尝试短接触发引脚强制开机判断PMIC是否损坏。
