家电维修电磁炉视频教程已成为许多维修爱好者和从业者的学习途径，其直观、系统的特点能有效帮助用户掌握故障判断与维修技能，电磁炉作为现代家庭常用电器，内部结构涉及电子电路、电力转换等多个模块，维修时需结合理论知识与实践操作,而视频教程恰好通过动态演示弥补了纯文字资料的不足。

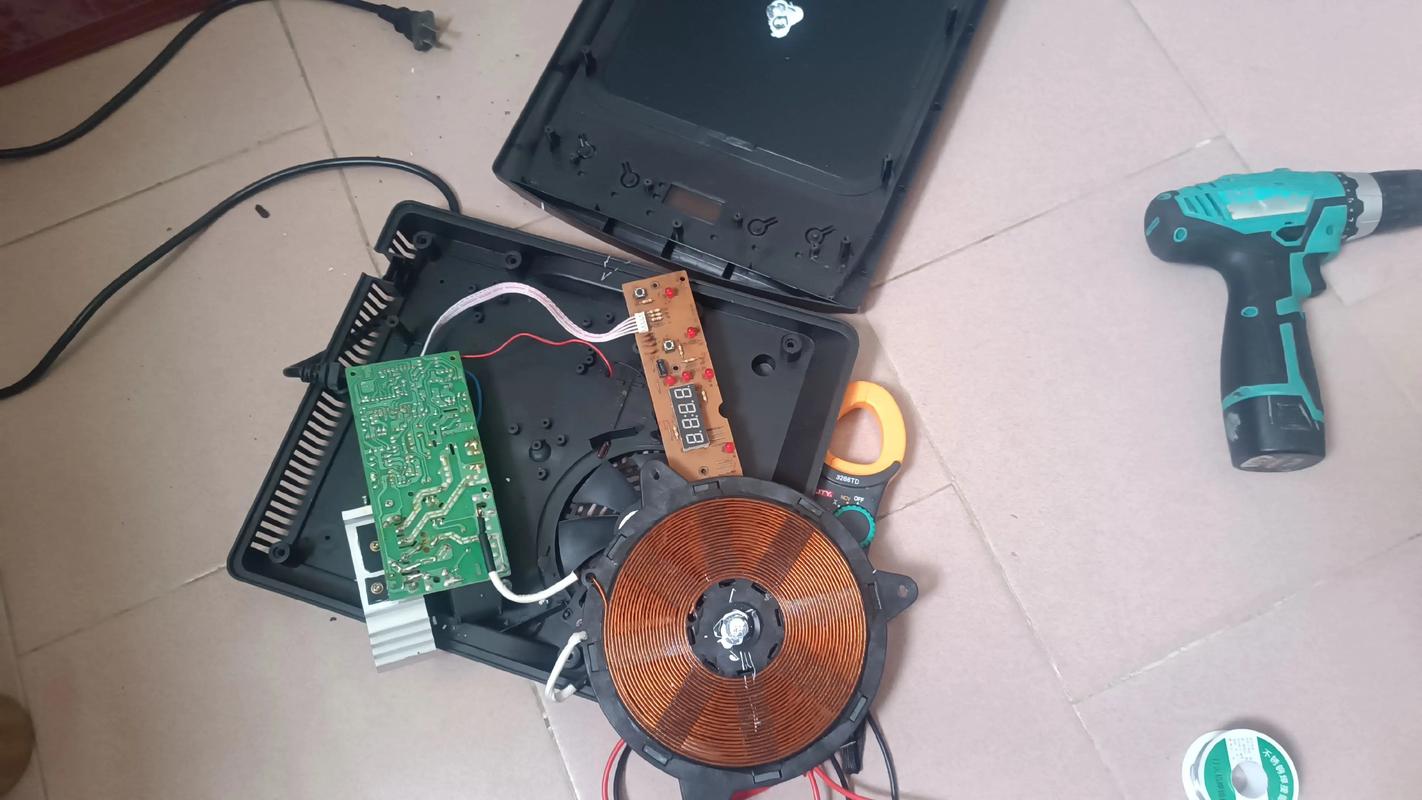

在学习电磁炉维修视频教程时，首先需了解电磁炉的基本工作原理，电磁炉通过内部IGBT（绝缘栅双极型晶体管）的高频电流驱动线圈盘，产生交变磁场，使铁质锅具产生涡流发热，这一过程涉及电源输入、整流滤波、IGBT驱动、同步振荡、保护检测等电路模块，视频教程通常会从整机结构拆解入手，展示外壳、线圈盘、散热风扇、电路板等部件的拆卸与安装顺序，强调操作中的注意事项，如断电后电容放电、螺丝分类摆放等细节,避免因操作不当导致二次损坏。

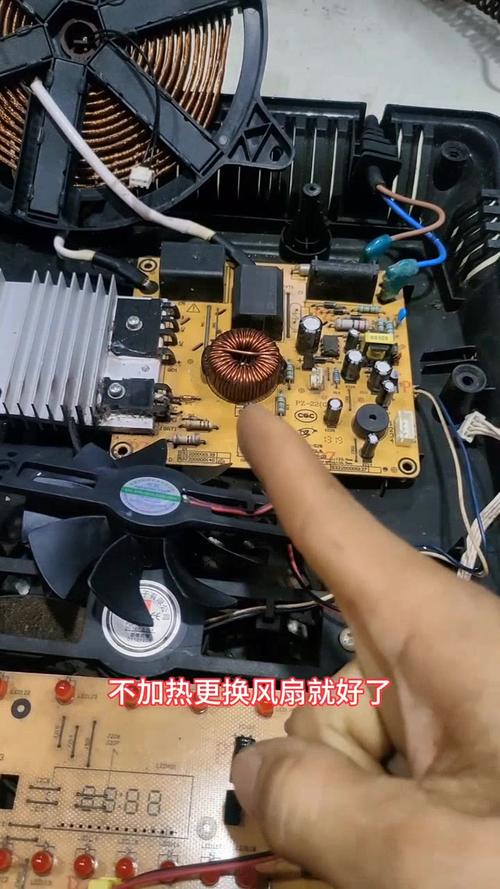

故障排查是维修的核心环节，视频教程往往通过“现象分类-逐步检测-定位故障”的逻辑展开，常见故障现象包括不加热、报警不启动、功率不足、频繁停机等，针对每种现象，教程会演示对应的检测方法，对于不加热故障，需先检查电源是否正常，再用万用表测量IGBT的C极、E极电压，驱动电路的PWM信号波形，以及电流检测电阻的阻值，视频中的实时测量画面与参数标注，能让学习者清晰掌握正常状态与故障状态的差异，教程还会介绍关键元件的检测技巧，如用万用表二极管档检测IGBT的结特性，用示波器观察比较器LM339的输出波形,帮助快速判断元件是否损坏。
维修操作演示部分，视频教程会重点展示元件更换与电路修复步骤，当IGBT或整流桥击穿时，需先确认周边保护元件（如稳压管、电阻）是否连带损坏，再进行焊接操作，强调焊接温度、时间的控制，避免新元件过热损坏，对于同步电路、驱动电路的故障，教程会通过电路图与实板对照的方式，讲解信号流程与故障点排查路径，如用示波器检测电压比较器各脚电压，判断是否为运放损坏或周边元件参数漂移，视频还会提醒维修后的安全测试流程，如空载功率测试、锅具适配性检测,确保维修后电磁炉性能稳定。
为提升学习效率，建议学习者结合电磁炉电路图与维修手册同步观看视频，对重点章节（如保护电路、驱动电路）进行反复学习，并记录常见故障代码与对应解决方案，部分教程还会提供维修案例库，通过真实故障场景的分析，培养学习者的故障逻辑推理能力，维修时需注意安全防护，佩戴防静电手环，避免高压电路触电风险,确保操作安全。
相关问答FAQs
Q1：电磁炉维修时，如何判断IGBT是否损坏？
A1：判断IGBT是否损坏可分三步：①断电后用万用表二极管档检测，C-E极正向应有一定压降（约0.5V），反向及G极与C/E极之间应不通；②通电后测量驱动电路输出至IGBT G极的PWM信号，若无信号或信号异常，需检查驱动电路；③若IGBT击穿短路，需同时检查周边的稳压管、电阻等保护元件是否连带损坏，避免更换后再次烧毁。
Q2：电磁炉开机后报警但不加热，可能的原因有哪些？
A2：此类故障通常与保护电路或检测电路相关，常见原因包括：①电流检测电阻变值，导致误判过流而保护；②锅具传感器（热敏电阻）开路或短路，引发干烧保护；③同步电路故障，如比较器LM339损坏或周边电容失效，导致IGBT驱动信号异常；④电网电压过高或过低，触发电压保护，维修时需逐一检测相关电路参数,重点排查电流检测回路与同步信号回路。
