IGBT（绝缘栅双极晶体管）作为现代电力电子系统的核心器件，其应用技术涵盖设计选型、驱动保护、散热布局及系统优化等多个维度，已成为工业控制、新能源、轨道交通等领域的“能量转换枢纽”，以下从技术原理、关键设计要点、典型应用场景及常见问题四个维度，系统解析IGBT应用技术的实践指南。
IGBT技术原理与核心特性
IGBT本质上是由MOSFET（输入级）和BJT（输出级）构成的复合器件，兼具MOSFET的高速开关特性与BJT的大电流处理能力，其结构中，栅极通过绝缘氧化层与半导体沟道隔离，通过电压控制栅极电荷的充放电，实现集电极-发射极之间的电流导通与关断，核心特性包括：
- 开关特性：开关时间（导通延迟时间t_d(on)、上升时间t_r、关断延迟时间t_d(off)、下降时间t_f）直接影响系统效率，通常通过栅极电阻（R_g）优化开关速度与电磁兼容性（EMC）的平衡。
- 导通压降：与集电极电流（I_c）和结温（T_j）正相关，高温下需注意压降增大导致的导通损耗上升。
- 安全工作区（SOA）：分为正向偏置安全工作区（FBSOA）和反向偏置安全工作区（RBSOA），需严格限制集电极电流、电压及结温，避免器件损坏。
IGBT应用关键技术要点
器件选型：匹配工况的核心

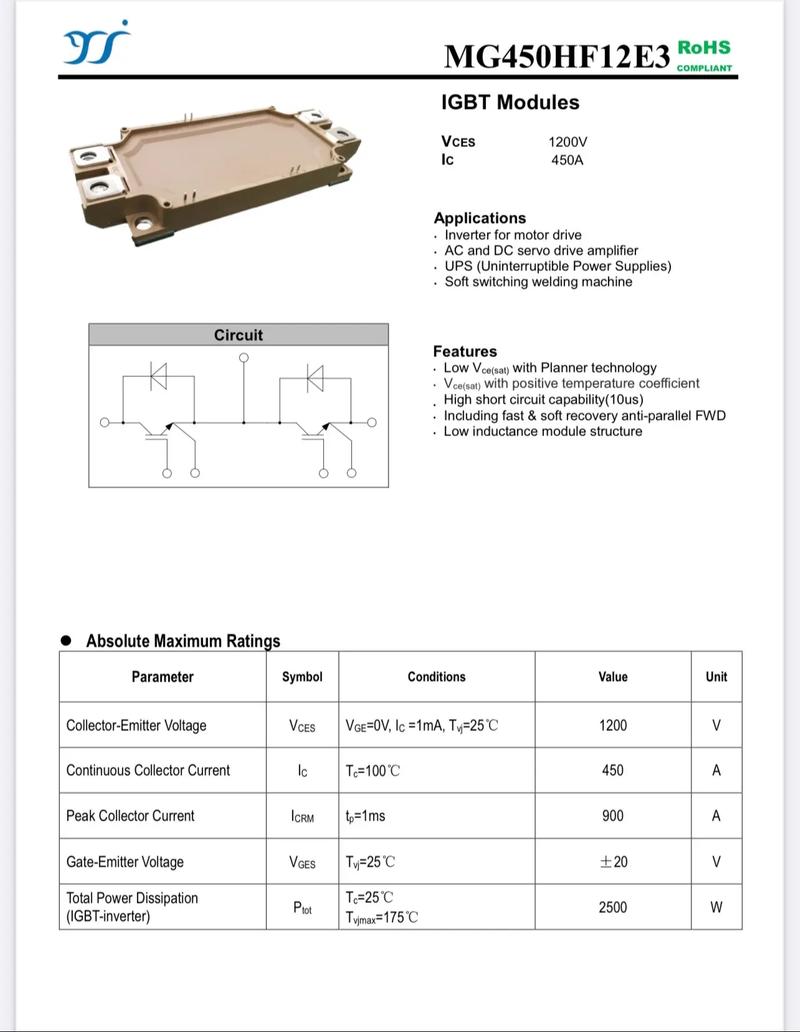

IGBT选型需综合考虑电压、电流、频率及环境条件，关键参数如下表所示：
| 参数 | 选型依据 | 示例 |
|---|---|---|
| 额定电压（V CES） | 需留1.5-2倍裕量，考虑电网波动、负载突变引起的电压尖峰 | 380V电网选用1200V IGBT |
| 额定电流（I C） | 按最大负载电流的1.2-1.5倍选择，结合散热能力修正结温影响 | 50A负载选用75-100A IGBT |
| 开关频率（f sw） | 高频应用（如光伏逆变器）优先选择低电荷（Q_g）器件，降低开关损耗；工频应用（如变频器）关注导通压降 | 20kHz以上选用超结IGBT，50Hz以下选用标准型 |
| 封装形式 | 模块（如半桥、三相整流桥）适合大电流系统，分立器件适用于小功率场景 | 100kW以上选用模块封装（如FF、FP系列） |
需关注IGBT的开关损耗（E_on/E_off）与导通损耗（E_con）的平衡，高频系统以降低开关损耗为主，低频系统则需优化导通压降。
驱动电路设计：性能与安全的“神经中枢”

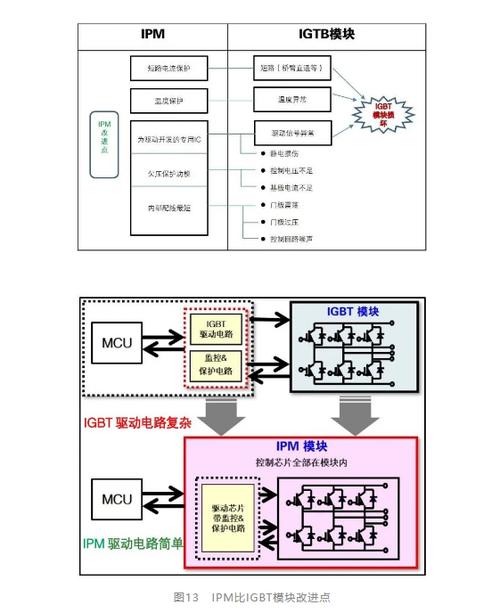

驱动电路是IGBT可靠工作的关键,需满足以下要求：
- 栅极电压：通常为+15V（导通）/-8V（关断），确保足够的驱动能力同时避免栅极-发射极过压击穿。
- 驱动电流：根据栅极电荷（Q_g）和开关频率计算，I_g=Q_g×f sw，一般需2-5A峰值电流以快速充放电。
- 隔离保护：采用光耦（如6N137）或隔离变压器实现控制信号与功率侧隔离，隔离电压需≥2500Vrms。
- 保护功能：集成过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）等，响应时间需＜1μs。
典型驱动电路如三菱的M57962L、英飞凌的2ED300，内置短路关断逻辑，可通过外接电容调整关断速度，减少米勒效应导致的误触发。
散热与布局设计：温控是寿命保障
IGBT的损耗主要包括导通损耗（P_con=I_c²×V_CE(sat)）和开关损耗（P_sw=1/2×V CES×I_c×t sw×f sw），总损耗需通过散热系统快速导出。
- 热设计：结温（T_j）需控制在150℃以内（通常建议≤125℃），热阻计算公式为：T_j=P_d×(R_thjc+R_thcs+R_thsa)+T_a，其中R_thjc为结壳热阻，R_thcs为接触热阻，R_thsa为散热器热阻。
- 散热器选型：自然散热适合小功率（＜1kW），风冷（风机+散热片）适用于中等功率（1-10kW），水冷（液冷板）用于大功率（＞10kW）或高密度场景。
- PCB布局：功率走线需短而宽，减少寄生电感；驱动回路靠近IGBT栅极，避免与高压线路平行布局；采用接地平面分割（功率地与信号地分开），降低电磁干扰（EMI）。
系统级优化：提升能效与可靠性
- 软开关技术：在LLC谐振变换器、ZVT（零电压转换）电路中，通过电感电容谐振实现IGBT零电流/零电压开关，大幅降低开关损耗，提升效率至98%以上。
- 门极电阻优化：R_g增大可减少EMI，但会增加开关损耗；R_g减小可提升开关速度，但可能导致电压电流振荡，需通过实验或仿真（如PSpice）确定最优值，通常为几欧姆至几十欧姆。
- 米勒效应防护：关断时，集电极电压上升通过C_gc耦合至栅极，可能导致栅极电压超过阈值引发误导通，解决方案包括：在栅极-发射极并联齐纳二极管（限制电压）、缩短驱动回路长度、使用双绞线驱动。
典型应用场景实践
新能源领域：光伏逆变器与储能变流器
在光伏逆变器中,IGBT模块（如英飞凌FS820R08A6P2B）构成三相桥式拓扑，通过PWM控制实现DC-AC转换，要求高效率（＞98%）、高可靠性（25年寿命），设计时需关注：
- MPPT跟踪：通过动态调整开关频率，匹配光伏电池板最大功率点；
- 孤岛效应保护：采用主动频率偏移（AFD）或阻抗测量法，快速切断电网连接；
- 散热设计：采用水冷散热器，控制模块温升＜30℃。
工业驱动：变频器与伺服系统
变频器中的IGBT（如三菱CM100DY-24NF）通过调制输出电压频率，实现电机调速，关键设计包括：
- 载波频率选择：0.5-15kHz，低频载波可降低损耗，但电机噪音增大；高频载波可改善电机噪音，但需加强散热；
- 过载能力：150%额定电流持续1分钟，满足电机启动冲击需求；
- EMI滤波：输入侧加装共模电感和X电容，传导发射需符合CISPR 11标准。
轨道交通：牵引变流器与辅助电源
轨道交通用IGBT（如ABB 5SNA 2000G450300）需承受高电压（3.3kV）与高电流（1200A），要求高机械强度（振动加速度≥10g）和宽温度范围（-40℃~+125℃），设计中需采用：

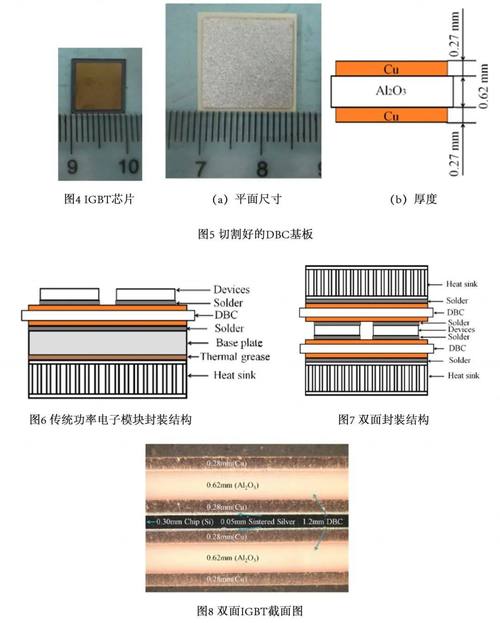

- 压接式封装：替代焊接工艺，提高热循环能力（＞10万次）；
- 直接水冷：通过冷却液直接流经模块基板，热阻降低50%以上；
- 冗余设计：每个桥臂并联2-3个IGBT，单器件失效时系统仍可降额运行。
相关问答FAQs
Q1：IGBT模块短路保护如何实现？为何短路后不能立即恢复？
A：IGBT短路保护通过驱动电路检测集电极电压（V CE）实现：当发生短路时，V CE迅速升至母线电压（如800V），驱动电路触发关断信号，切断栅极驱动，短路后不能立即恢复，是因为短路瞬间的大电流可能导致IGBT局部过热，若立即重启会引发二次损坏，需设置“软关断”电路（如通过电容缓慢降低栅极电压），并等待数毫秒让电容充分放电，同时监测结温降至安全范围后才能重启。
Q2：如何判断IGBT是否老化？更换时需注意哪些问题？
A：IGBT老化主要表现为导通压降（V_CE(sat)）增大和开关时间延长，可通过万用表二极管档检测：正常情况下，C-E极正向压降约为0.5-0.7V（未触发栅极），若压降超过1.0V或存在漏电流，则可能已老化，更换时需注意：①选择同型号或参数兼容的器件（如V CES、I C、Q_g一致）；②检查驱动电路参数（如R_g、驱动电压）是否匹配新器件；③重新涂抹导热硅脂并确保散热压力均匀，避免因热阻增大导致新器件快速损坏。
