电路板维修焊接视频教程是电子爱好者、维修工程师以及相关专业学生提升技能的重要学习资源，通过系统化的视频演示，能够直观展示从基础工具使用到复杂故障排查的全流程，帮助学习者掌握精准焊接、故障诊断与电路板修复的核心能力，以下将从必备工具、基础焊接技巧、常见故障维修步骤及学习建议四个方面展开详细说明，并结合表格对比不同焊接场景的操作要点，最后附上相关问答以解答常见疑问。

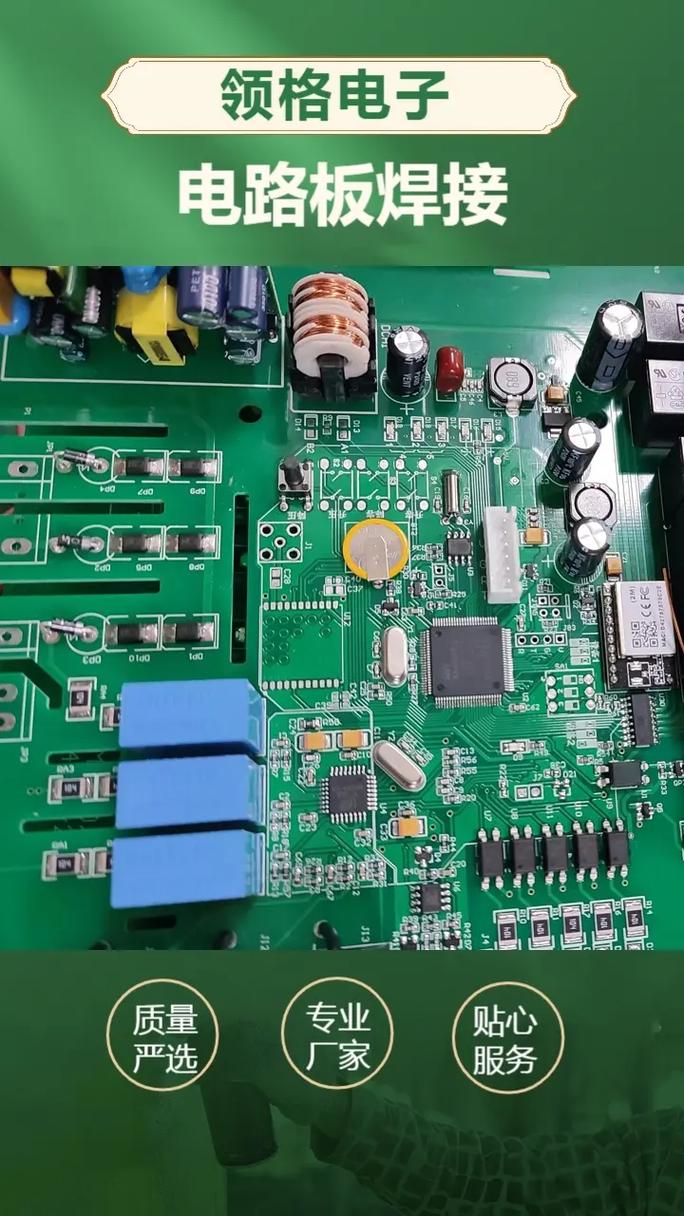

（图片来源网络，侵删）

必备工具与准备工作

电路板维修焊接离不开专业工具的支持,视频教程通常会首先强调工具的正确选择与使用，基础工具包括：恒温电烙铁（建议功率25-40W，温度可调，避免高温损伤元件）、焊锡丝（选择含松芯的0.3-0.8mm直径焊锡，流动性适中）、吸锡器或吸锡线（用于拆焊元件，清除多余焊锡）、放大镜或显微镜（观察电路板细小走线与元件焊点）、镊子（弯头直头各一把，用于夹取微小元件）、松香助焊剂（增强焊锡润湿性，减少虚焊）、万用表（检测电压、电阻、通断，判断故障点）以及防静电手环（避免静电击穿精密元件）。

准备工作阶段,需确保操作台通风良好（避免焊锡烟雾吸入），电烙铁充分预热（温度控制在350-380℃，有铅焊锡可稍低，无铅焊锡需稍高），并将待修电路板用固定夹具稳定放置，防止操作时移位导致焊点损坏，视频教程中通常会演示工具的校准方法，如电烙铁头镀锡（用砂纸清理氧化层后蘸取少量焊锡，使表面光亮）、吸锡器测试（检查吸力是否正常）等细节，这些基础操作直接影响后续维修效率。

基础焊接与拆焊技巧

焊接是电路板维修的核心技能,视频教程会分步骤演示“五步焊接法”：

加热焊点：电烙铁头与焊盘、元件引线同时接触，加热时间约2-3秒（避免过热导致焊盘脱落）；
送入焊锡：将焊锡丝从烙铁头对侧接触焊点，待焊锡融化并均匀包裹引线与焊盘后移开焊锡丝；
移开烙铁：沿引线方向快速撤离烙铁，形成光滑的圆锥形焊点（理想焊点应呈弯月面，无毛刺、虚焊）。

拆焊技巧则根据元件类型分为两类：直插元件拆焊（如电阻、电容、IC芯片），可用吸锡器先吸取焊点焊锡，再用镊子夹住引线轻轻拔出；贴片元件拆焊（如0402、0603微型元件、BGA芯片），需使用热风枪（温度控制在300-350℃，风速调至中档），均匀加热元件至焊锡融化后用镊子移除，避免局部过热导致电路板分层。

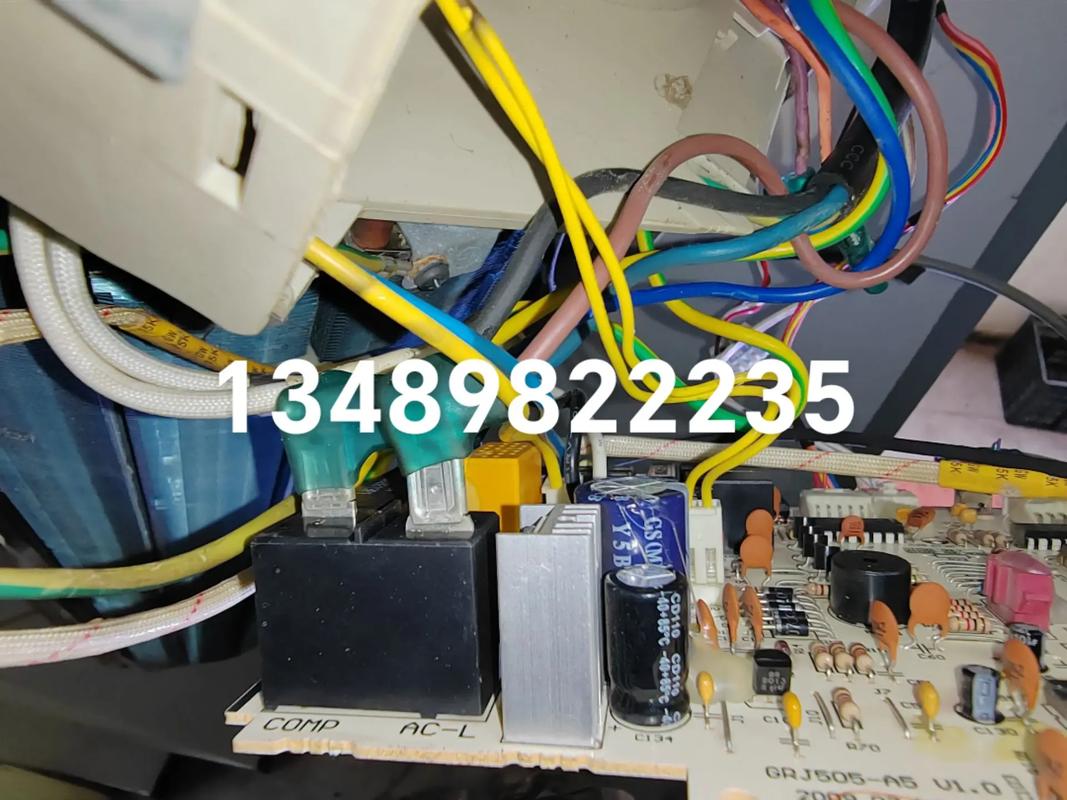

（图片来源网络，侵删）

为帮助学习者区分不同场景的操作差异,以下表格对比常见焊接任务的要点：

焊接场景	工具选择	操作要点	注意事项
直插元件焊接	恒温烙铁、0.5mm焊锡丝	引线露出焊盘1-2mm，先焊一脚固定，再焊另一脚，避免元件倾斜	焊后剪除多余引线，防止短路
贴片元件焊接	细尖烙铁、放大镜	烙铁头沾少量松香，先焊一端固定，再加热另一端送锡，最后补焊两端	0402以下元件可用镊子定位，防止位移
多引脚IC拆焊（如QFP）	热风枪、助焊膏	均匀涂抹助焊膏，风枪绕IC旋转加热，待焊锡融化后用镊子移除	避免风枪距离过近（保持2-3cm），防止吹走小元件
BGA芯片焊接	热风枪、返修台	预涂焊膏于芯片焊点，贴装后加热至焊锡完全融化（温度曲线需参考芯片规格书）	冷却需自然降温，避免强制导致虚焊

常见故障维修步骤

电路板故障类型多样,视频教程通常会以“电源不供电”“信号传输异常”“元件损坏”等典型故障为例，演示排查与修复流程，以“电源电路输出电压为0”为例，步骤如下：

外观检查：通过放大镜观察电路板是否有明显烧焦、元件炸裂、焊点脱落现象，重点检查保险管是否熔断（用万用表电阻档检测，0为短路，∞为开路）；
通电测试：若保险管完好，接入电源用万用表测量输入端电压是否正常（如AC220V输入是否整流滤波后得到DC300V），若输入异常，检查整流桥、滤波电容；
元件检测：若输入正常、输出为0，重点检测开关管（用万用表二极管档检测是否击穿）、PWM控制器（如UC3842，测量供电端电压是否启动）、输出整流二极管（是否开路或短路）；
补焊与更换：对可疑焊点（如虚焊、假焊）进行补焊，用同型号元件更换损坏元件（如电容容量值、耐压值需一致，三极管放大倍数相近）；
功能验证：修复后通电测量输出电压是否稳定，带负载测试（如接入假负载）观察电压波动情况，确保电路恢复正常。

对于复杂故障（如数字电路逻辑错误），视频教程还会结合示波器检测信号波形，判断时钟电路、数据总线是否正常，帮助学习者建立“现象→分析→测试→验证”的故障诊断逻辑。

学习建议与注意事项

观看视频教程时,建议学习者先从基础焊接练习开始（如焊接废电路板上的练习焊点），熟练后再尝试实际维修，注意总结常见错误：焊锡过多（导致短路）、焊锡过少（虚焊）、烙铁温度过高（损坏焊盘或元件）、拆焊时强行拉扯（导致引线断裂或焊盘脱落），静电防护至关重要，操作前务必佩戴防静电手环，并避免在干燥环境下（如秋冬季节）直接接触元件引线。
