电气装置比赛技术文件是参赛团队在电气装置设计、安装、调试及运行过程中需要提交的核心技术文档，其质量直接关系到比赛的公平性、评分标准的统一性以及参赛项目的顺利实施，该文件通常包含项目概述、设计依据、系统方案、设备选型、安装工艺、调试流程、安全措施、质量控制及应急预案等关键内容，旨在全面展示团队的技术能力、创新思维和工程实践经验，以下从技术文件的构成要素、编写要求及注意事项等方面进行详细阐述。 部分，需明确比赛主题、项目目标及主要功能，若比赛主题为“智能配电监控系统设计与实现”，则应说明系统需实现的功能，如实时监测电压、电流、功率因数等参数，具备远程控制、故障报警及数据统计分析能力，应简要描述系统的整体架构，包括感知层、网络层、应用层的划分，以及各层级之间的数据交互逻辑，此部分需简洁明了，突出项目的创新点和实用价值,为后续技术细节的展开奠定基础。
设计依据是技术文件的基石，需列出所有遵循的标准、规范及参考资料，包括国家标准（如GB 50052-2009《供配电系统设计规范》）、行业标准（如DL/T 5136-2006《火力发电厂、变电所二次接线设计技术规程》）以及比赛组委会发布的具体要求，还应参考相关设备的技术手册、设计手册及学术文献，确保设计方案的合规性和科学性，对于采用的新技术或新方法，需特别说明其理论依据和可行性分析,必要时可通过仿真实验或数据对比加以验证。
系统方案设计是技术文件的核心，需详细说明电气主接线图、控制原理图、接线图等关键图纸的设计思路，主接线图应清晰展示电源进线、变压器、配电柜、负载之间的连接关系，标明主要设备参数及保护装置的配置；控制原理图需说明控制逻辑，如电动机的正反转控制、PLC的I/O分配及程序流程；接线图则应具体到每个端子的编号、线缆规格及颜色标识，为便于理解,可采用表格形式汇总主要设备的技术参数，
| 设备名称 | 型号规格 | 额定电压 | 额定电流 | 安装位置 | 备注 |
|---|---|---|---|---|---|
| 低压配电柜 | GCS-08D | 380V | 1600A | 配电室 | 含智能仪表 |
| 变频器 | ACS510-01U-4 | 380V | 75A | 电机控制柜 | 支持Modbus通信 |
| PLC控制器 | S7-1200 CPU 1214CDC/DC/DC | 24VDC | 控制柜 | 含数字量/模拟量模块 |
设备选型需结合系统需求，综合考虑技术性能、经济性、可靠性和可维护性，选择断路器时需根据负载电流计算短路分断能力，选择传感器时需考虑量程、精度及环境适应性（如温度、湿度），对于关键设备，应提供选型计算过程，如电缆截面积的选择需根据载流量、电压损失及短路热稳定条件进行校验，应优先选用节能环保型设备，如高效变压器、LED照明等,以体现绿色设计理念。

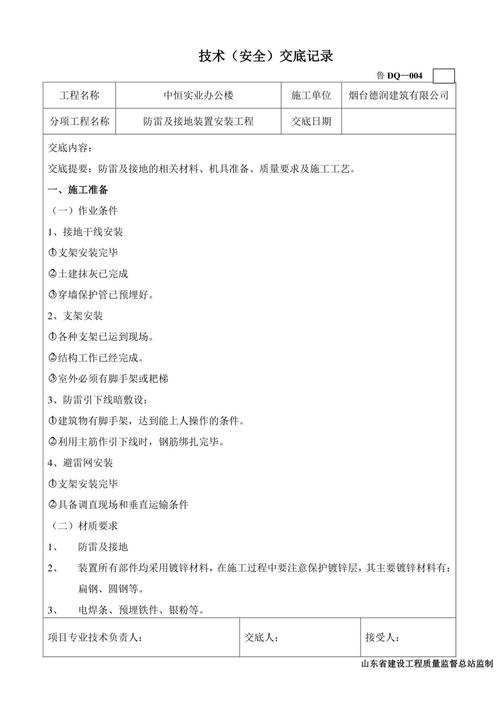

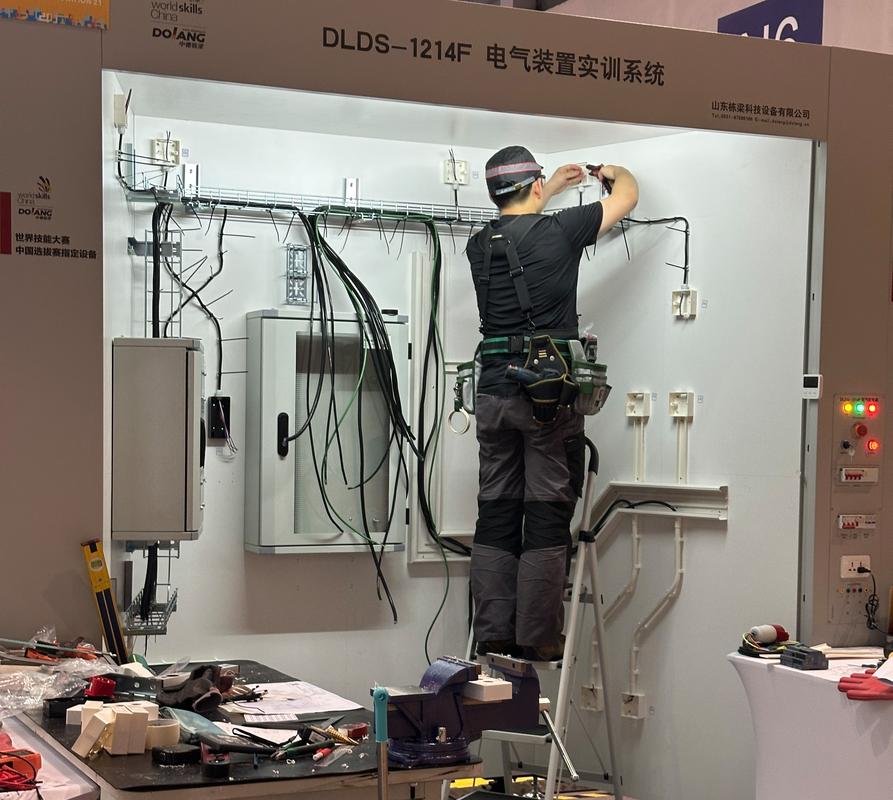

安装工艺部分需详细描述设备安装、线缆敷设、接地系统等施工要求，设备安装应说明固定方式、水平度调整及间距要求，如配电柜安装需保证垂直度偏差不大于1.5mm/m；线缆敷设需区分桥架、穿管等不同方式，明确弯曲半径、固定间距及标识规范；接地系统需说明接地极的材质、埋设深度及接地电阻值要求（如不大于4Ω），对于特殊工艺，如防爆区域的电气安装，需额外说明防火、防爆措施及密封处理方法。
调试流程是验证系统功能的关键环节，需分阶段制定详细的调试计划，第一阶段为单体调试，包括设备绝缘电阻测试、继电保护装置校验、传感器信号标定等；第二阶段为系统联动调试，模拟各种工况（如正常启停、故障状态）测试系统的协调运行能力，如PLC程序逻辑的正确性、通信数据的实时性；第三阶段为性能测试，验证系统的精度、响应时间及稳定性是否达到设计指标，调试过程中需记录详细数据，形成调试报告,作为技术文件的重要组成部分。
安全措施是电气装置运行的基本保障，需从设计、施工、调试全角度考虑，设计阶段应设置过载、短路、漏电等保护装置，安装阶段需遵守电气安全操作规程，如停电验电、悬挂接地线、使用绝缘工具等；调试阶段应制定专项安全方案，如设置隔离区域、配备应急照明及灭火器材，技术文件中应包含安全操作规程及应急预案，明确触电、火灾等突发事件的处置流程,确保人员及设备安全。
质量控制贯穿于项目实施的全过程，需建立明确的质量检查标准及验收流程，电缆敷设的验收标准包括绝缘电阻测试值（不小于0.5MΩ）、相序正确性、标识清晰度等；PLC程序验收需通过模拟测试验证逻辑功能的完整性，质量检查应分阶段进行，如隐蔽工程验收（如接地网敷设）、分项工程验收（如配电柜安装）及最终竣工验收，每个阶段需形成书面记录,并由相关方签字确认。
应急预案是应对突发情况的重要手段，需针对可能发生的故障类型（如电源中断、设备过热、通信中断等）制定详细的处置方案，当系统检测到短路故障时，应自动切断对应回路并发出声光报警，同时通过上位机显示故障位置及原因；当发生通信中断时，需切换至本地控制模式，并提示维护人员检查网络设备，应急预案应明确责任分工、处置流程及恢复步骤,确保故障得到快速有效处理。
在编写技术文件时，需注意以下几点：一是内容应完整、准确，避免遗漏关键环节或数据矛盾；二是图表应规范清晰，符合制图标准，标注尺寸、符号需统一；三是语言应简洁专业，避免口语化表达，同时注重逻辑层次，便于评审专家快速理解；四是需结合比赛要求突出创新点，如采用人工智能算法优化能耗管理、通过物联网技术实现远程运维等,以提升项目的竞争力。
相关问答FAQs：
-
问：技术文件中是否需要包含设备的采购合同或厂家资质证明？
答：一般情况下，技术文件无需包含采购合同或厂家资质证明，但需注明主要设备的型号、规格及生产厂家，必要时可附设备技术手册的节选页（如保护曲线、通信协议等）作为设计依据，若比赛组委会明确要求提供供应商相关资料,则需按要求单独提交。 -
问：如何处理技术文件中与比赛要求不符的设计方案？
答：若设计方案与比赛要求存在冲突，需在技术文件中特别说明，并解释调整原因，若比赛要求使用特定型号的PLC，而团队因功能需求升级选用了更高性能的型号，应提供详细的技术对比分析，证明新方案更符合比赛目标且具有可行性,同时提交组委会审核确认。
