在进行电器维修时，示波器作为观察电信号波形的关键工具，其带宽（单位为MHz）直接决定了能否准确捕捉和测量目标信号，选择合适的示波器带宽是确保维修效率和准确性的前提，不同类型的电器维修对示波器带宽的需求差异较大，需综合考虑被测电路的信号频率、上升时间以及维修场景的特殊性。

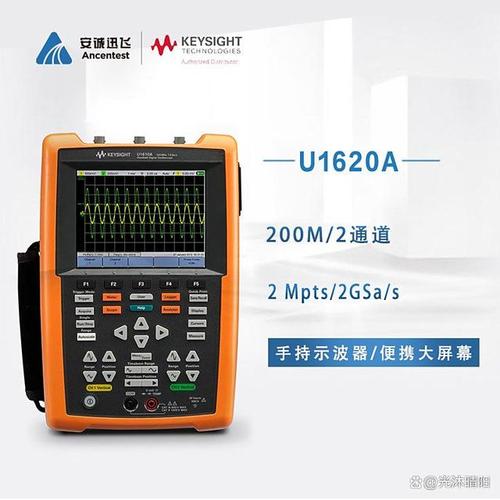

示波器带宽的核心作用与选择逻辑
示波器带宽是指其前端放大器能够准确测量的信号频率范围，通常定义为幅度下降到-3dB（约70.7%）时的频率点，带宽越高，示波器对高频信号的响应能力越强，波形显示越真实，在电器维修中，若带宽不足，会导致高频分量衰减，使波形失真，可能误判故障点（如数字信号边沿模糊、脉冲幅度降低等），选择带宽的基本原则是：示波器带宽 ≥ 被测信号最高频率的3-5倍，对于高速数字信号，还需结合信号上升时间（Tr）计算，公式为：带宽=0.35/Tr（Tr为信号从10%幅度上升到90%的时间）。
不同电器维修场景的带宽需求分析
家用电器维修（空调、冰箱、洗衣机等）
家用电器以工频交流电（50Hz/60Hz）和低频控制信号为主，如电机驱动电路（PWM波，频率通常在1kHz-20kHz）、温度传感器信号（直流或低频交流，<10kHz）、继电器/接触器通断信号（<1kHz），此类维修主要关注电压稳定性、开关状态和低频波形畸变，50MHz-100MHz带宽的示波器已完全满足需求，检测空调主板上的PWM驱动信号时，20kHz的信号只需0.1MHz-0.2MHz带宽，100MHz示波器可轻松捕捉细节，同时还能观察电源纹波（通常100kHz以下）等低频干扰。
音视频设备维修（电视、音响、功放等）
音视频设备涉及模拟视频信号（如CVBS，最高频率约6MHz）、音频信号（20Hz-20kHz）、开关电源（PWM频率50kHz-200kHz）以及数字信号（如I²S、SPI，频率通常在1MHz-10MHz），维修时需清晰分辨视频信号的行场同步、色度副载波，以及音频信号的噪声失真。100MHz-200MHz带宽的示波器是理想选择：维修电视机时，6MHz的视频信号需要至少18MHz-30MHz带宽，200MHz示波器可确保同步头和色度信号的准确显示，避免误判为“无图像”或“色彩异常”。
通信设备维修（路由器、交换机、手机充电器等）
通信设备以高频数字信号和开关电源为主，如USB 2.0信号（频率480MHz，上升时间约1ns）、以太网信号（100MHz/1Gbps，上升时间数百皮秒）、快充协议信号（如PD 3.0，频率20kHz-100kHz，但边沿速率快），此类维修需关注信号完整性（反射、串扰、眼图），带宽需500MHz以上，高端场景建议1GHz及以上，检测手机充电器的QC3.0协议时，虽然调制频率为100kHz，但边沿上升时间约50ns，需至少7MHz带宽；而USB数据线上的差分信号，1GHz带宽才能准确测量眼图高度、抖动等参数。
工业控制设备维修（PLC、变频器、伺服驱动器等）
工业设备控制信号频率跨度大，从低端的继电器控制（<1kHz）到高端的PWM波（载波频率2kHz-16kHz）和高速通信（CAN总线1Mbps，上升时间<100ns），维修时需同时关注功率电路的电流电压波形（如IGBT驱动脉冲，上升时间<10ns）和通信信号的稳定性。建议选择200MHz-500MHz带宽的示波器，并搭配高压差分探头（用于测量功率器件），变频器维修中，16kHz的PWM载波需至少48MHz-80MHz带宽，而IGBT的门极驱动信号（上升时间5ns）则需70MHz以上带宽,500MHz示波器可确保开关损耗和振荡的准确测量。
带宽与其他关键参数的协同考量
除带宽外，示波器的采样率、存储深度和通道数也需匹配维修需求：
- 采样率：遵循“采样率≥带宽5倍”原则，如200MHz带宽示波器需1GSa/s采样率,确保波形细节不丢失；
- 存储深度：影响采样时间和波形记录长度，维修复杂信号（如通信协议解码）时需≥10Mpts；
- 通道数：同时测量多路信号（如差分信号、电源与控制信号）时，建议至少2-4通道；
- 探头类型：高压电路需高压差分探头（如1000:1，带宽≥示波器带宽），高频信号需有源探头（带宽匹配信号频率）。
不同维修场景的示波器配置建议（表格）
| 维修场景 | 典型信号频率/上升时间 | 推荐带宽（MHz） | 核心关注点 | 辅助功能需求 |
|---|---|---|---|---|
| 家用电器 | 1kHz-20kHz PWM，工频50Hz | 50-100 | 低频波形畸变，开关状态 | 基本电压测量，纹波分析 |
| 音视频设备 | 视频6MHz，音频20kHz-20kHz | 100-200 | 视频同步头，音频失真 | 视频触发，FFT频谱分析 |
| 通信设备 | USB 480MHz（上升时间1ns） | 500-1000+ | 信号完整性，眼图，抖动 | 协议解码，高速串行分析 |
| 工业控制设备 | PWM 2kHz-16kHz，CAN 1Mbps | 200-500 | IGBT驱动振荡，功率损耗 | 高压差分探头，电流探头 |
电器维修所需的示波器带宽并非越高越好，需根据具体场景平衡性能与成本，日常家用电器维修50MHz-100MHz足够，音视频设备建议100MHz-200MHz，通信设备和工业控制场景则需500MHz以上，需结合采样率、探头等参数综合选择，确保既能满足当前维修需求，又具备一定的扩展性（如未来维修更高频设备时的升级空间），合理配置示波器，可大幅提升故障诊断效率,避免因工具不足导致的误判和重复维修。
相关问答FAQs
Q1：维修老式收音机（中波频率535-1605kHz）需要多少带宽的示波器？
A1：老式收音机的中频信号频率为465kHz，音频信号频率为20Hz-5kHz，维修时主要需检测检波后的音频波形及中频放大器的选频特性，根据带宽计算公式（信号最高频率的3-5倍），音频信号仅需15kHz-25kHz带宽，中频信号需1.4MHz-2.3MHz带宽。20MHz-50MHz带宽的示波器即可满足需求，重点关注低频信号的幅度和失真情况,无需追求高带宽。
Q2：维修新能源汽车充电桩（涉及380V交流电和CAN总线通信）时，示波器如何选择？
A2：新能源汽车充电桩维修涉及两部分信号：一是380V/50Hz交流电及整流后的直流（电压最高约500V），二是CAN总线通信（速率1Mbps，上升时间<100ns），对于高压交流/直流信号，需搭配1000:高压差分探头（带宽≥100MHz），确保安全测量；对于CAN总线，需200MHz以上带宽的示波器（满足0.35/100ns=3.5MHz带宽要求，但200MHz可更好观察信号边沿），建议选择带CAN协议解码功能的示波器，以便直接分析通信帧内容,提高故障定位效率。
