第一部分：无刷控制器原理
要理解控制器,首先要明白它在一个无刷电机系统中扮演的角色。无刷控制器就是一个“大脑”+“指挥官”，它根据骑行者的指令（转把）和电机的实时状态（霍尔信号），精确地控制流过电机三相线圈的电流大小和方向，从而驱动电机平滑、高效地旋转。

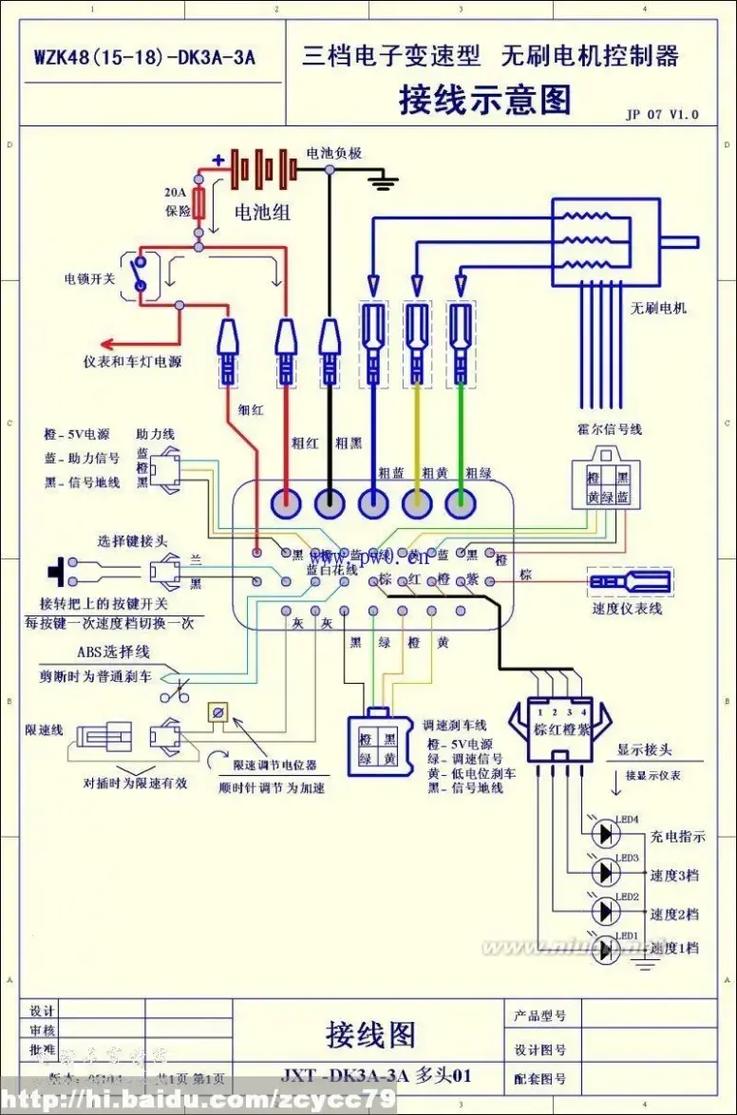

（图片来源网络，侵删）
无刷系统的基本构成
一个典型的无刷直流电机系统由三部分组成：
- 无刷电机: 内部有多个绕组线圈（通常是三相），没有电刷和换向器，定子是线圈，转子是永磁体。
- 无刷控制器: 控制中心，负责接收信号并驱动电机。
- 霍尔传感器: 安装在电机内部，用于检测转子磁极的位置（即“相位”），并将这个位置信息实时反馈给控制器，这是控制器决定何时给哪个线圈通电的关键依据。
控制器的核心任务
控制器的工作可以分解为以下几个核心任务：
信号解码与处理
控制器需要接收来自骑行者的指令信号,主要有两个：

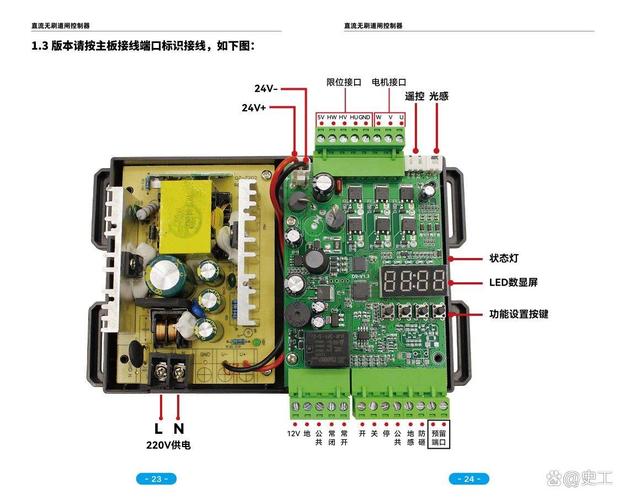

（图片来源网络，侵删）
- 转把信号: 通常是一个0-5V的模拟电压信号，电压越高，代表要求电机转速越快，控制器通过内部的ADC（模数转换器）读取这个电压值，将其转化为对应的PWM（脉冲宽度调制）占空比。
- 刹车信号: 当捏刹车时，控制器会收到一个高电平或低电平信号（取决于控制器设计），控制器收到此信号后，会立即切断电机输出，实现断电刹车，提高安全性。
转子位置检测
这是无刷控制器的核心技术,控制器必须精确知道转子的位置，才能在正确的时刻给正确的线圈通电。
- 霍尔信号: 电机内部的霍尔传感器会输出一组数字信号（通常是3根线，信号为高/低电平），这3个信号有8种组合，但只有6种是有效的，分别对应转子在60度电角度内的6个位置，控制器通过实时读取这3个霍尔信号的状态，就能知道转子“现在在哪里”。
- 无霍尔技术: 为了降低成本和提升可靠性（霍尔传感器易损坏），很多控制器支持“无霍尔”模式，在这种模式下，控制器不依赖霍尔传感器，而是通过反电动势来检测转子位置，当电机旋转时，线圈切割磁感线会产生感应电动势，控制器通过检测三相悬空线上的反电动势过零点，来推算出转子位置，并实现自同步驱动，无霍尔模式下，电机启动通常会有轻微抖动或“咯噔”声，因为控制器需要先尝试通电来产生反电动势。
三相桥式驱动与PWM调速
知道了指令和位置后,控制器就要执行“指挥”任务了。

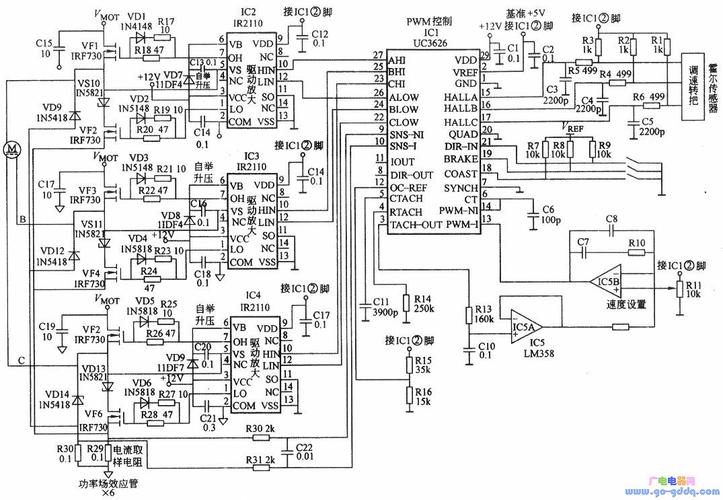

（图片来源网络，侵删）
- 三相桥式驱动电路: 这是控制器的“肌肉”，由6个MOSFET（金属氧化物半导体场效应晶体管）组成一个H桥结构，通过控制这6个MOSFET的导通与关闭，就可以将电池的直流电按照特定顺序和方向分配给电机的A、B、C三相线圈，形成旋转的磁场，推动转子旋转。
- PWM调速: 控制器不是简单地“开”或“关”电机，而是通过PWM技术来调速，它以非常高的频率（通常是8kHz-20kHz）快速地打开和关闭MOSFET，通过改变“开”的时间占整个周期的比例（即占空比），就可以平均输出不同的电压，从而平滑地控制电机的转速，转把的0-5V信号最终就映射到了这个PWM占空比上。
控制器的工作流程总结
- 供电: 接通电源，控制器从电池获取电能（如48V）。
- 初始化: 控制器内部电路启动，等待信号。
- 读取指令: 读取转把的0-5V电压信号和刹车的开关信号。
- 读取位置: 实时读取霍尔传感器信号（或检测反电动势），确定转子位置。
- 逻辑运算: 内部主芯片（MCU）根据指令和位置信息，计算出当前时刻应该导通哪几个MOSFET，以及PWM的占空比应该是多少。
- 驱动输出: 驱动电路根据MCU的指令，精确地控制三相桥的6个MOSFET，将电池电流按需输送给电机。
- 保护监控: 在整个过程中，控制器持续监控自身温度、电流、电压等，如果出现过流、过压、欠压、过热等情况，会立即停止输出，以保护控制器和电池。
第二部分：无刷控制器维修
维修控制器,安全永远是第一位的！操作前务必断开所有电源连接。
维修前的准备与诊断
在拆开控制器之前,先进行初步判断，确定问题是否真的出在控制器上。
症状与可能原因：
- 整车不通电（仪表盘不亮）：
可能原因：电池问题、保险丝烧断、电源锁故障、控制器主供电线脱落或接触不良。
- 仪表盘有电，但电机不转，且控制器无任何反应（无电机声）：
可能原因：转把信号线故障、刹把常刹车信号、霍尔信号线故障、控制器MOSFET驱动电路损坏。
- 电机无力、抖动、异响：
可能原因：霍尔信号线接触不良或霍尔元件损坏、控制器MOSFET性能下降、无霍尔模式下启动困难。
- 电机高速空转（飞车）：
- 极其危险！ 可能原因：控制器MOSFET被击穿，导致三相线直通，必须立即断电！
- 控制器过热：
可能原因：长时间大电流使用、散热不良、MOSFET驱动电路轻微损坏导致MOSFET开关不彻底、发热严重。
初步诊断工具：
- 万用表: 最核心的工具，用于测量电压、电阻、通断。
- 示波器 (高级): 可以查看PWM信号、霍尔信号波形，是判断信号质量的利器。
常见故障与维修步骤
警告： 打开控制器外壳前，务必确保完全断电。
电源故障（整车不通电）
- 检查保险丝： 找到控制器输入端的保险丝（通常是一个小玻璃管或绿色方块），用万用表电阻档测量，如果阻值无穷大，则保险丝熔断，更换同规格的保险丝即可，如果再次烧断，说明后端电路存在严重短路，需进一步排查。
- 检查供电电压： 用万用表直流电压档测量控制器的电源输入端（通常标有
B+,B-或48V），应有正常的电池电压（如48V、60V等），若无电压，检查电源锁到控制器的线路。 - 检查电源线和插头： 检查从电池到控制器的粗电线连接是否牢固，插头是否氧化或松动。
信号故障（电机不转或无力）
- 检查转把信号：
- 找到转把的信号线（通常是细线，3根：电源、地、信号）。
- 用万用表直流电压档,测量信号线和地线之间的电压。
- 转动转把： 电压应在 5V - 4.8V 之间平滑变化，如果电压无变化或始终是5V/0V，说明转把损坏，可以尝试短接转把的信号线和电源线（通常为红色和绿色/黄色线），如果电机高速转动，则100%是转把故障。
- 检查刹把信号：
- 找到刹把的信号线。
- 用万用表测量信号线和地线之间的电压。
- 不捏刹车时： 电压应为 高电平（如5V或12V）。
- 捏刹车时： 电压应变为 低电平（接近0V）。
- 如果捏刹车后电压没有变化,或者一直处于低电平（相当于一直刹车），控制器会认为刹车被一直捏着，从而不会给电，检查刹把开关或更换刹把。
- 检查霍尔信号：
- 断开电机与控制器的连接。
- 找到连接电机的霍尔信号线束（通常是5根细线：红、黑、黄、绿、蓝）。
- 测量霍尔供电： 用万用表测量红色线（电源）和黑色线（地）之间的电压，应为 5V或12V（取决于控制器设计）。
- 测量霍尔信号： 用万用表直流电压档，分别测量黄、绿、蓝三根信号线与黑线之间的电压。
- 用手缓慢转动电机： 这三根线的电压应在 0V和供电电压之间 跳变，如果某根线始终是高电平或低电平，或者三根线没有规律变化，说明对应霍尔传感器损坏或电机霍尔线有问题。
- 替换法验证： 如果怀疑霍尔信号问题，最简单的方法是找一个好的电机换上试试，或者将控制器拿到一个已知好的电机上测试。
功率驱动电路故障（电机无力、抖动、飞车）
这是控制器内部最复杂的部分,维修难度最高，需要一定的电子基础。
- 检查MOSFET：
- 外观检查： 拆开外壳，观察6个MOSFET（通常是黑色带散热片的元件）是否有烧毁的痕迹，如鼓包、炸裂、发黑。
- 测量通断： 这是关键步骤，将万用表打到二极管档。
- 确定引脚： MOSFET有三个引脚：G（栅极）、D（漏极）、S（源极），对于控制器上的贴片或直插MOSFET，D极通常接在较粗的电源线上，S极接在较粗的地上。
- 测量D-S极： 用红表笔接D极，黑表笔接S极，万用表应显示一个固定值（约0.4-0.8V，这是MOSFET的体二极管压降），然后将表笔反过来，黑表笔接D，红表笔接S，应显示“OL”或无穷大，如果两个方向都导通或都截止，说明MOSFET已击穿短路。
- 飞车故障： 如果发现上下桥臂的MOSFET（即同一相的两个MOSFET）被击穿短路，就会导致飞车。必须更换所有损坏的MOSFET，并检查驱动电路是否正常，否则更换后可能再次烧毁。
- 检查驱动电路：
- 驱动电路负责给MOSFET的G极提供电压,使其快速导通和关闭。
- 测量驱动电压： 在给控制器通电（非常小心！）的瞬间，用万用表测量每个MOSFET的G极和S极之间，应有一个10-20V的电压脉冲，如果没有，说明驱动芯片（如IR2103、IR2110等）或其外围电路（电阻、电容）可能损坏。
- 检查电阻电容： 检查连接在MOSFET G极的电阻（通常是小阻值，如10Ω）和电容（通常是小容量瓷片电容）是否烧毁或变值。
其他故障
- 电容鼓包/漏液： 控制器输入和输出端的电解电容是易损件，如果发现电容顶部鼓起或漏液，必须更换，否则可能导致电路不稳定或进一步损坏。
- PCB板烧毁： 如果发现PCB板上某个区域有明显的烧焦痕迹，说明该处电路已严重损毁，这种情况下，对于普通用户来说，更换整个控制器是性价比最高的选择。
维修总结与建议
- 由简到繁： 先检查外部线路、保险丝、转把、刹把等简单易换的部件，最后再考虑拆修控制器内部。
- 安全第一： 飞车和短路是高压大电流，非常危险，不确定时，宁可放弃维修，也不要强行通电测试。
- 工具要准： 一块好的万用表是维修的基石。
- 替换法是王道： 当你怀疑某个部件（如控制器、电机、转把）有问题时，用一个好的替换上去测试，是最快、最准确的方法。
- 权衡成本： 控制器内部集成度高，维修需要专业知识和工具，如果控制器价值不高，或者损坏严重（如MOSFET和驱动芯片同时烧毁），直接购买一个新的同型号控制器通常是更经济、更可靠的选择。
希望这份详细的指南能帮助你理解无刷控制器并解决遇到的问题！
