重要安全警告
在进行任何操作之前,请务必遵守以下安全准则：

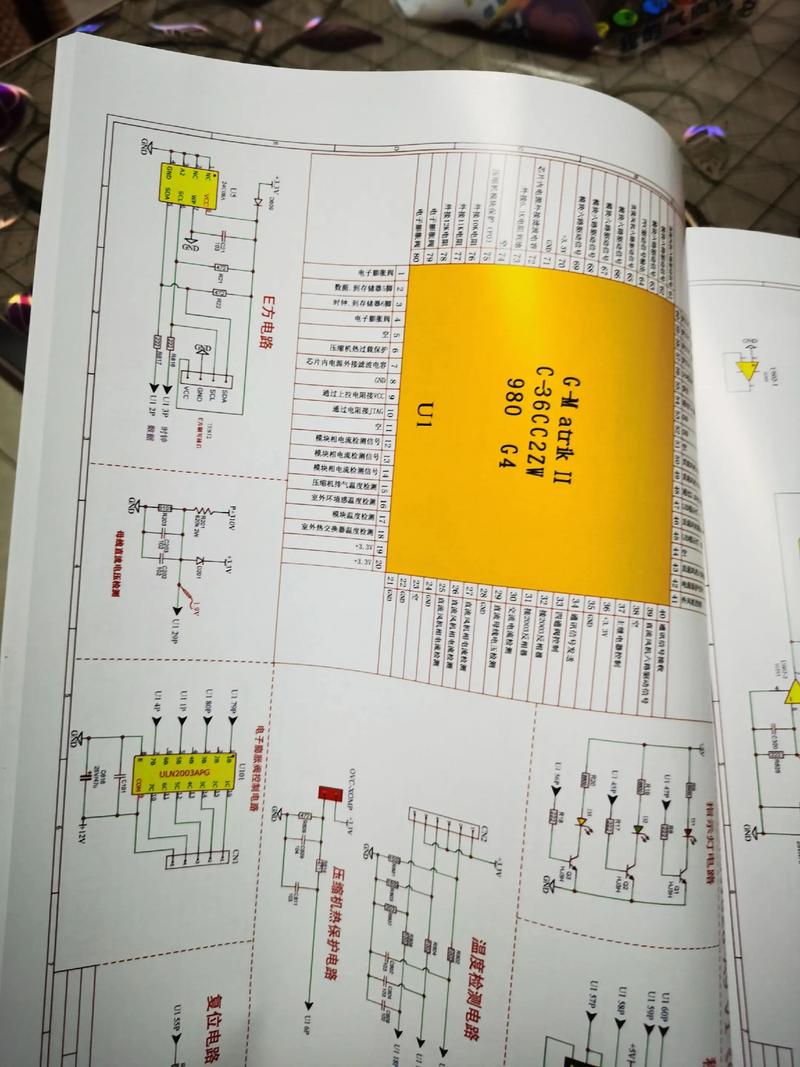

（图片来源网络，侵删）
- 断电！断电！断电！ 必须关闭空调总电源，拔掉插头或关闭空气开关,使用万用表确认内外机接线端子处电压已完全释放。
- 专业操作：如果您不具备一定的电子电路知识和维修经验，强烈建议联系专业的空调维修人员，错误的操作可能导致设备损坏、触电甚至火灾。
- 电容放电：风机电路中通常含有大容量的电解电容，即使断电，电容中仍可能储存有高压电，在操作前，必须用螺丝刀或专用工具将电容的两个接线端子短路,进行彻底放电。
第一部分：电路基础与工作原理
要维修电路，首先要理解它的工作原理，变频空调内风机（通常为PG电机或BLDC直流无刷电机）的电路一般由以下几个核心部分组成：
- 主控板（主板）：空调的“大脑”，它接收遥控器的指令，根据温度传感器和风速传感器的反馈,通过控制电路来驱动风机。
- 驱动电路：通常由电机驱动模块（如三极管、IGBT、专用驱动IC）组成，主板CPU发出的弱电信号无法直接驱动电机，驱动电路负责将这个信号放大,变成能够控制电机绕组电流的强电信号。
- 电机：
- PG电机（交流电机）：内置霍尔传感器，用于向主板反馈电机转速（PG脉冲信号），主板通过检测这个信号的频率来调节电压,从而控制风速。
- BLDC电机（直流无刷电机）：通过电子换向来转动，其控制更复杂，通常需要专门的驱动芯片和程序,但同样会向主板反馈转速信号。
- 供电电路：为驱动电路和电机提供工作所需的直流电压（如+12V, +15V, +18V, +300V等）。
- 反馈电路：
- 风速反馈信号线：连接电机霍尔传感器/驱动模块,将电机转速信息送回主板CPU。
- 过零检测信号线（部分电路有）：用于交流电的同步控制。
工作流程简述： 用户设定风速 → 主板CPU发出指令 → 驱动电路根据指令输出相应频率和电压的电流 → 电机旋转 → 电机通过反馈线将转速信号传回CPU → CPU根据反馈信号进行闭环调节,保持稳定风速。
第二部分：常见故障现象与初步判断
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 风机完全不转 | - 电源问题 - 主板CPU或驱动电路损坏 - 电机本身损坏（线圈烧毁、卡死） - 电机与主板的连接线松动或断路 |
检查电源、听继电器吸合声、测量驱动信号 |
| 风机只有一个档位能转（或只有高速转） | - 风速调节电路故障 - 主板CPU故障 - 驱动电路部分损坏（如某个驱动三极管击穿） |
检查主板输出的风速控制信号是否变化 |
| 风机转速不稳，时快时慢 | - 电机反馈信号线接触不良 - 电机霍尔传感器损坏 - 驱动电路供电电压不稳 - 主板程序或元件故障 |
重点检查反馈信号的波形和电压 |
| 风机转动时有异常噪音（如“嗡嗡”声、杂音） | - 电机轴承损坏 - 风扇叶变形或有异物 - 驱动输出的三相/单相电流不均衡（波形畸变） |
先机械后电气，检查电机和风扇叶 |
| 风机启动困难，或启动后几秒就停机 | - 电机启动电容容量下降（仅限PG电机） - 供电电压过低 - 驱动能力不足 - 电机线圈轻微短路 |
检查启动电容、测量供电电压 |
第三部分：系统化维修步骤
安全准备与初步检查
- 断电并放电：关闭空调电源，拔下插头，打开内机外壳，找到电机附近的电容,用绝缘工具短路其两个端子放电。
- 目视检查：
- 检查电路板是否有明显的烧黑、炸裂、元件脱落的痕迹。
- 检查连接电机的插件是否松动、氧化或接触不良。
- 检查电机风扇叶是否有异物卡住或变形。
- 用手拨动风扇叶，感受电机转动是否顺畅,有无明显卡顿或阻力。
上电检测（关键步骤）
警告：上电检测时务必小心，避免触碰带电部件！
-
听继电器声音：

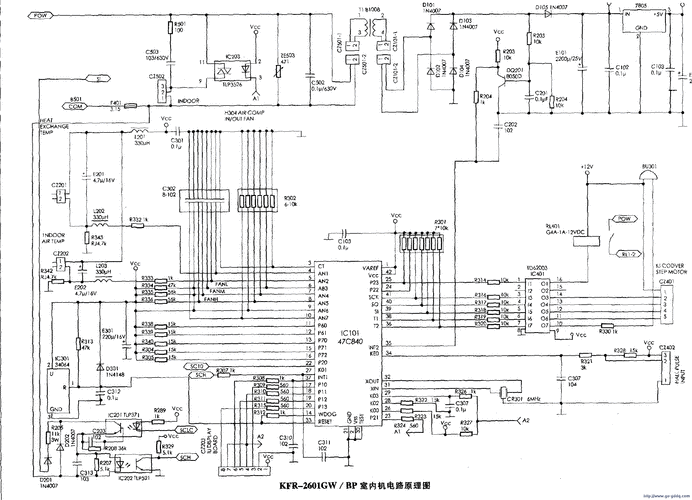

（图片来源网络，侵删）- 给空调通电,但不开机。
- 用遥控器开机，设置为制冷模式,并将风速从低到高调节。
- 仔细听内机主板附近，应该能听到继电器“咔哒”吸合和断开的声音，如果听不到，可能是主板没有发出开机指令,或者继电器本身损坏。
-
测量关键电压：
- 电机供电电压：找到给电机供电的线路，通常是一个较大的继电器输出端，在不同风速档位下，用万用表测量AC电压，正常情况下，风速越高，电压越高（低速约100-150VAC，中速约150-220VAC，高速220VAC左右），如果电压始终为0或不变,问题在主板控制部分或继电器。
- 驱动电路供电电压：在主板上找到给驱动芯片或模块供电的测试点（如+12V, +15V），测量这些电压是否正常且稳定，如果供电异常,先排查电源电路。
信号追踪法（核心维修方法）
如果供电正常，但电机不转或转速异常，就需要追踪信号了，这需要使用万用表（测电压）和示波器（测波形，更专业）。
-
风速控制信号：
- 在主板上找到连接到驱动电路的“风速控制”信号线（通常是一个低电平或PWM信号）。
- 用遥控器切换风速档位，同时用万用表测量该信号的电压，它应该会随着风速变化而改变（从高电平变为低电平，或PWM脉冲宽度变化）。
- 如果此信号不变，说明问题在主板CPU或相关控制电路。
- 如果此信号正常变化，说明问题在驱动电路或电机本身。
-
风速反馈信号：

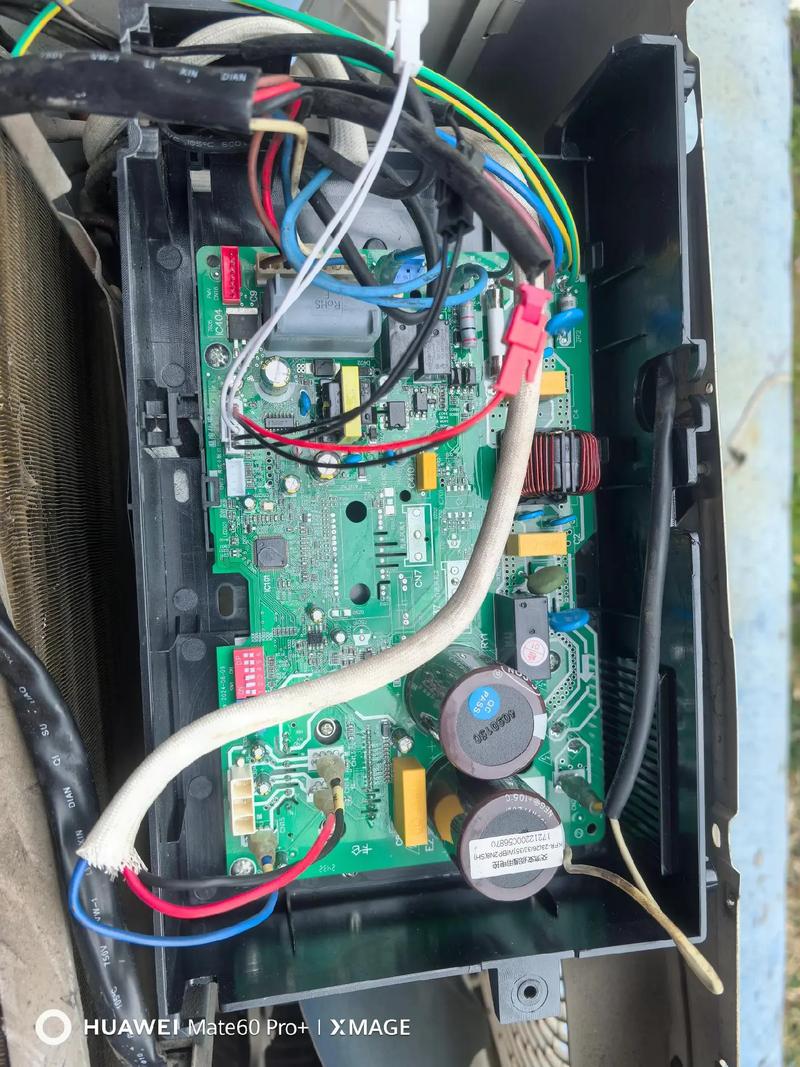

（图片来源网络，侵删）- 找到从电机引出的“反馈信号”线,通常连接到主板的特定端子。
- 在电机运转时，测量该端子的电压或用示波器看波形，对于PG电机，应该是一个脉冲方波；对于BLDC电机,可能是一个正弦波或编码器信号。
- 如果反馈信号正常，但主板仍报故障或转速不匹配，可能是主板程序问题或驱动电路响应不良。
- 如果没有反馈信号，可能是电机霍尔传感器/编码器损坏，或反馈线路断路。
替换法与元器件级维修
-
替换法（最常用且有效）：
- 替换主板：如果怀疑主板损坏，找一块同型号、同版本的主板进行替换,这是判断主板故障最直接的方法。
- 替换电机：如果怀疑电机损坏（如卡死、线圈烧毁、霍尔传感器坏）,直接换一个同型号的电机。
- 替换驱动模块：如果确定是驱动芯片或模块损坏，可以尝试更换同型号的元器件,这需要一定的焊接技巧。
-
元器件级维修：
- 检查驱动三极管/IGBT：用万用表的二极管档测量这些开关管是否被击穿（C-E极或G-E极之间短路）,这是最常见的驱动电路故障点之一。
- 检查电阻、电容：检查驱动电路周边的限流电阻是否开路，滤波电容是否鼓包、漏液或失效。
- 检查稳压IC：为驱动电路供电的稳压块（如7812）是否输出电压正常。
第四部分：常见元器件更换指南
-
更换电机：
- 记录下电机的型号、功率、连接线定义。
- 断开所有连接线，通常有电源线、反馈信号线、地线。
- 拆下固定电机的螺丝，小心取出电机,注意不要拉扁连接管路。
- 安装新电机，连接好所有线路,确保牢固。
-
更换主控板：
- 拍照记录下所有连接器的位置和方向,特别是大功率电源线和电机信号线。
- 逐一拔下所有连接器,注意有些有锁扣。
- 拆下固定主板的螺丝,取下旧主板。
- 将新主板对准孔位装好,按照照片插回所有连接器。
-
更换电容：
- 确认新电容的容量（μF）、耐压值（V）和尺寸与原电容完全一致。
- 记住电容的正负极（通常有白色或银色条纹的一侧为负极）,装反会导致电容爆裂。
- 先焊接一端，再焊接另一端,确保牢固。
变频空调内风机电路维修是一个逻辑性很强的过程,请记住以下核心思路：
- 安全第一：永远不要在通电状态下进行操作。
- 先简后繁：从目视检查、听声音、测电压等简单步骤开始。
- 先电源后信号：先确保供电正常,再追踪控制信号和反馈信号。
- 先外后内：先检查电机和连接线,再怀疑主板。
- 替换法是捷径：对于主板和电机这类复杂部件，替换法往往比维修更高效、更可靠。
如果您在维修过程中遇到无法解决的问题，请不要强行操作,及时寻求专业帮助。
