USB 5V 2A适配器（充电器）的维修原理主要基于电路分析、故障定位和元器件替换，其核心在于理解电源变换的基本拓扑结构（如反激式变换器）及各功能模块的作用，维修时需遵循“安全第一、由简到繁”的原则，先排查外部问题，再深入内部电路。
维修前需断开电源并使用万用表测量输入/输出端是否短路，避免因短路导致扩大故障，拆解适配器，观察外观是否有烧焦、鼓包元件（如电容、电阻），或PCB板有无虚焊、断线，这些直观检查往往能快速定位明显故障点。

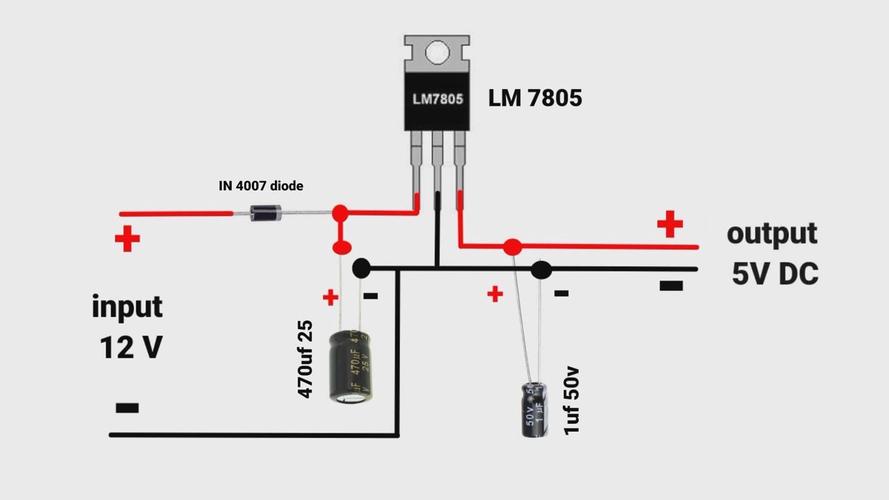

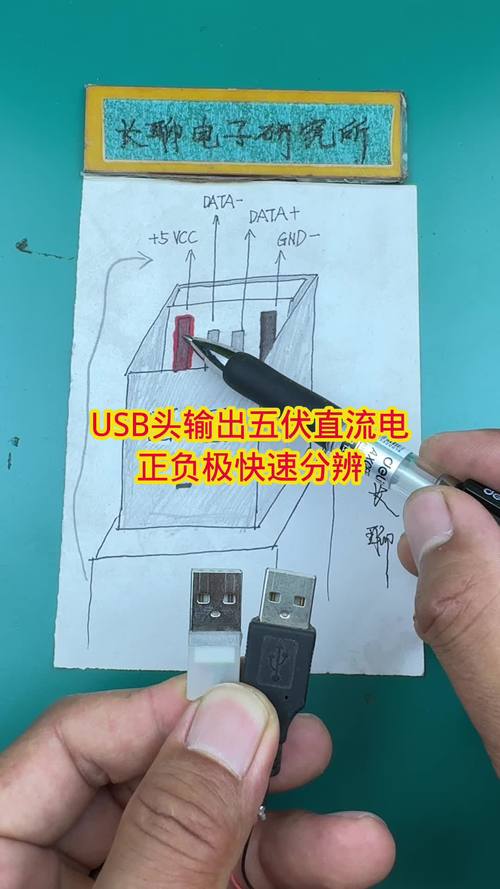

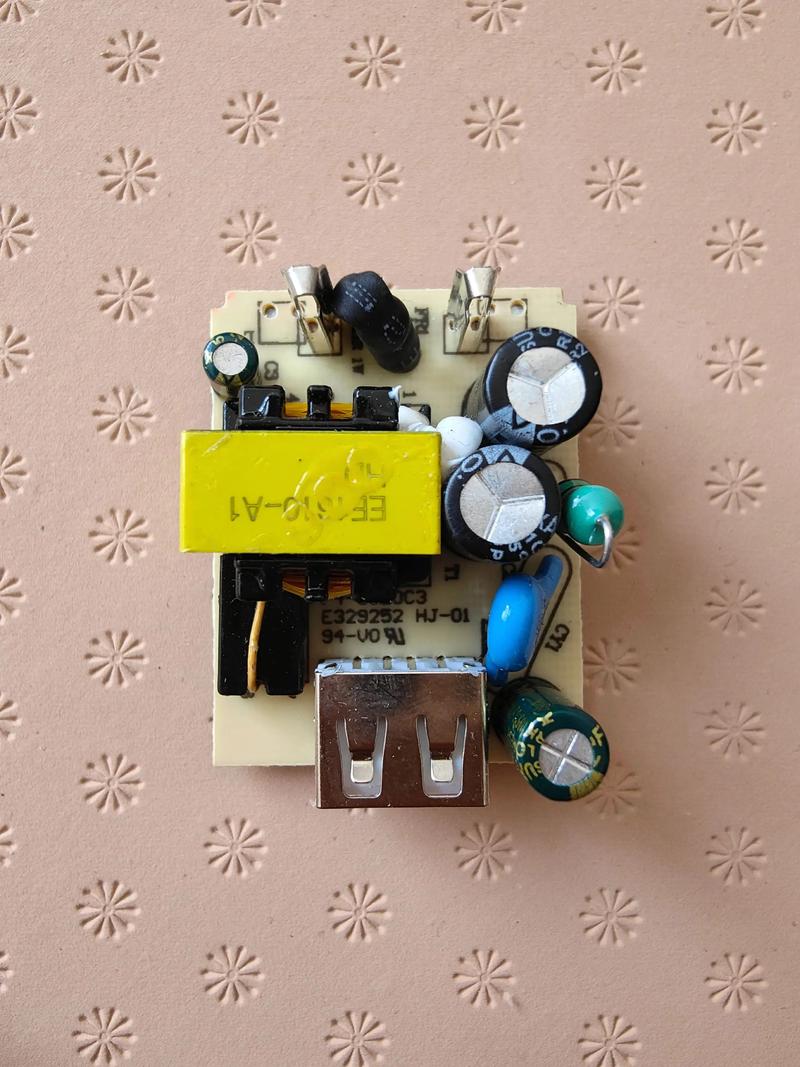

内部电路通常分为输入保护、整流滤波、PWM变换、反馈控制及输出滤波五大模块，输入保护部分包括保险丝、压敏电阻和共模电感，用于过压、浪涌保护和EMI滤波，若保险丝熔断，需进一步检查后级电路是否存在短路（如整流桥、开关管击穿），不可直接更换保险丝通电，否则可能引发二次损坏，整流滤波电路由桥式整流堆和滤波电容组成，将220V交流电转换为300V左右直流电，此处常见故障为滤波电容失效（容量下降或鼓包），导致输出电压纹波增大，可用万用表电容档或替换法验证。
PWM变换是核心部分,由开关管（如MOSFET）、开关变压器、PWM控制器芯片（如OB2532、LD7552等）及驱动电路组成，若输出电压为0且无短路，可能是PWM芯片未工作（如供电电阻开路、启动电容失效）或开关管损坏，测量PWM芯片供电脚电压（通常为12-18V），若无电压，需检查供电电路；若有电压但输出仍异常，需检测开关管栅极驱动波形（可用示波器观察），若无驱动脉冲，多为芯片损坏或外围元件故障，开关变压器本身故障较少，但可能因匝间短路导致输出电压不稳，需用万用表初级/次级绕组电阻判断（初级通常为几十欧姆，次级为几欧姆）。
反馈控制电路采用光耦（如PC817）和精密稳压芯片（如TL431），通过输出电压采样调节PWM占空比，若输出电压偏高且不可调，可能是光耦或TL431失效（可断开光耦次级，若电压恢复正常，则确认光耦损坏），输出滤波电路由电感和电容组成，用于平滑直流电压，若电感开路或电容失效，会导致输出纹波过大，负载能力下降。
维修时需注意：更换元件需参数匹配（如耐压、容量、封装），开关管型号需一致，PWM芯片需参考适配器标识的型号，高压部分操作需断电后放电，避免触电。
相关问答FAQs
Q1：USB适配器输出电压低但无短路，如何排查？
A：首先测量空载电压，若空载电压正常而负载后降低，可能是输出滤波电容失效或负载能力不足（如开关管内阻增大），若空载电压也低，需检查反馈电路（光耦、TL431）和PWM芯片供电，以及开关变压器次级整流二极管是否正向压降过大。
Q2：维修后适配器输出电压纹波过大，是什么原因？
A：常见原因有输出滤波电容容量下降或ESR增大、开关管振荡频率异常（如定时电容/电阻参数漂移）、或PWM控制环路补偿电路故障（如环路补偿电容开路），可用示波器测量输出纹波（通常要求≤100mVpp），重点检查滤波电容和PWM芯片外围定时元件。
