电动机软启动器实用技术全攻略
第一章：为什么需要软启动器？—— 传统启动方式的弊端
在了解软启动器之前，我们首先要明白它解决了什么问题，传统的电动机启动方式主要有两种：全压直接启动和星-三角（Y-Δ）降压启动。
（图片来源网络，侵删）
-
全压直接启动：
- 原理： 将电动机的定子绕组直接接入电网,在额定电压下启动。
- 弊端：
- 巨大的启动电流： 启动瞬间，电动机的转子转速为零，反电动势为零，相当于变压器二次侧短路，启动电流可达额定电流的 5到8倍，这会对电网造成巨大的冲击，导致：
- 电网电压骤降： 影响同一线路上其他设备的正常工作，如照明闪烁、精密仪器损坏。
- 线路损耗增加： 大电流导致电缆、开关等设备发热,加速老化。
- 强烈的机械冲击： 大电流产生巨大的电磁转矩，可达额定转矩的 2倍以上，这种冲击力会：
- 损坏电动机的转轴、键、联轴器。
- 损坏被拖动的机械设备（如风机、水泵、传送带）。
- 产生剧烈的机械振动和噪声,缩短设备寿命。
- 巨大的启动电流： 启动瞬间，电动机的转子转速为零，反电动势为零，相当于变压器二次侧短路，启动电流可达额定电流的 5到8倍，这会对电网造成巨大的冲击，导致：
-
星-三角（Y-Δ）启动：
- 原理： 启动时将电机绕组接成星形，降低每相绕组的电压（降至额定电压的1/√3 ≈ 58%），以减小启动电流和转矩；启动后切换为三角形接法,正常运行。
- 弊端：
- 启动转矩低： 启动转矩仅为额定转矩的 1/3,不适用于重载启动的场合。
- 二次冲击电流： 从星形切换到三角形的瞬间，会产生一个很大的二次冲击电流，虽然小于直接启动,但依然存在冲击。
- 控制复杂： 需要6个主触点（3个主接触器+1个星角接触器+1个三角形接触器），接线复杂,故障点多。
- 电机出线需6个端子： 增加了电机绕组的复杂性。
为了解决上述问题，既能减小启动电流，又能提供足够大的启动转矩，同时避免机械冲击，软启动器应运而生。
第二章：软启动器工作原理与核心功能
工作原理
（图片来源网络，侵删）

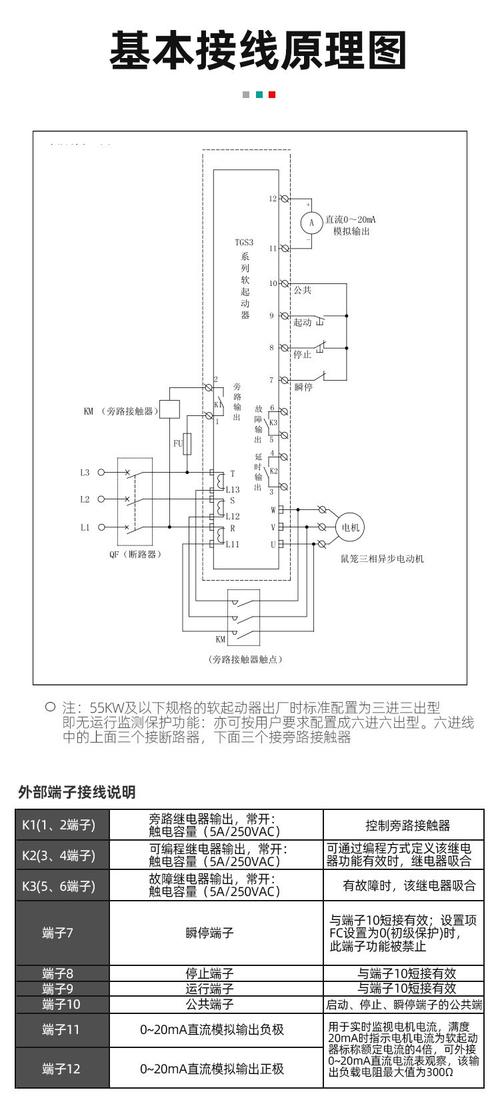

软启动器的核心是一个串接在电源和电动机之间的三相反并联晶闸管，通过控制晶闸管的导通角，来改变加到电动机定子绕组上的有效电压。
- 启动过程： 启动时，晶闸管的导通角从0°开始逐渐增大，使加在电机上的电压从零开始平滑地上升至额定电压，由于电压是逐渐施加的，启动电流被限制在一个设定的、较低的值内（通常为额定电流的2-4倍）。
- 运行过程： 启动完成后，晶闸管全导通（或旁路接触器吸合，晶闸管被短接）,电机全压运行。
- 停车过程： 停车时，晶闸管导通角从180°逐渐减小，使电机电压平滑下降，直至电机停止，这被称为软停车，可以有效消除水泵的“水锤效应”。
核心功能
现代软启动器不仅限于“软启动”，还集成了丰富的保护功能,成为一台智能化的电机控制器。
| 功能类别 | 具体功能 | 描述与应用 |
|---|---|---|
| 启动功能 | 电压斜坡启动 | 最常用的方式，电压从0开始，按设定的斜率和时间线性上升至全压，可平滑启动电机，减少冲击。 |
| 电流限幅启动 | 设定一个最大的启动电流值（如3倍额定电流），软启动器会自动调节电压上升速率，确保启动电流不超过该设定值，适用于需要严格限制电网冲击的场合。 | |
| 脉冲突跳启动 | 对于某些静阻力矩很大的负载（如带载的压缩机），启动初期需要一个较大的转矩才能将负载“撬动”，此功能在启动瞬间提供一个短时（如0.5秒）的较高电压（如80%），然后再转入电压斜坡启动。 | |
| 停车功能 | 软停车 | 电压逐渐下降至零，停车时间可调（如0-60秒）。核心应用：消除水泵的“水锤效应”，防止管道内流体因突然停止产生巨大压力冲击，损坏阀门和管道。 |
| 自由停车 | 立即切断电源，电机自由滑行停止，等同于直接停机。 | |
| 保护功能 | 过载保护 | 通过检测电机电流，实时监控电机负载，当电流超过设定值且持续时间超过反时限曲线时，切断电源，保护电机免因过载、缺相、堵转等而烧毁。 |
| 缺相保护 | 检测三相电源是否缺相，或电机内部是否缺相，及时报警并停机。 | |
| 过热保护 | 内置或外接电机温度传感器（如PTC热敏电阻），直接监测电机绕组温度，提供更可靠的保护。 | |
| 三相不平衡保护 | 检测三相电流的不平衡度，超过设定值时报警停机。 | |
| 接地/漏电保护 | 检测电机对地的漏电流，防止人身触电和设备事故。 | |
| 附加功能 | 节能运行 | 对于轻载运行的电机，适当降低电压可以减少励磁电流，降低电机铜损和铁损，实现节能。注意： 节能模式会牺牲部分转矩，不适用于重载。 |
| 通信功能 | 提供RS485通信接口，支持Modbus等协议，可接入PLC、DCS或楼宇自控系统，实现远程监控、启停和参数设置。 | |
| 旁路功能 | 启动完成后，内置或外接的旁路接触器吸合，将晶闸管短接，好处是：1. 降低运行时晶闸管的发热和损耗；2. 避免电网谐波污染；3. 提高系统可靠性。 |
第三章：软启动器选型与计算
选型是确保软启动器安全、可靠、高效运行的关键步骤。
（图片来源网络，侵删）
基本选型原则
- 电压等级： 必须与电机和电网的电压等级一致，常见的有220V、380V、660V、3kV、6kV、10kV等，低压（380V/660V）软启动器内部集成晶闸管，高压（3kV及以上）通常为晶闸管串与高压真空开关柜的组合。
- 电流容量： 这是选型的核心，软启动器的额定电流必须大于或等于电机的额定电流，要考虑负载类型和启动方式。
- 轻载启动（如风机、空载压缩机）： 电机额定电流 × (1.5 - 2.0)
- 重载启动（如带载传送带、破碎机、柱塞泵）： 电机额定电流 × (2.0 - 2.5)
- 特殊重载启动（如离心机、挤压机）： 电机额定电流 × (2.5 - 3.0)
- 负载类型：
- 风机、泵类负载： 启动转矩要求不高，但对软停车要求高，必须选择带软停车功能的软启动器,是软启动器最经典的应用领域。
- 皮带输送机类负载： 启动时需要克服很大的静摩擦力，需要较大的启动转矩，应选择带有脉冲突跳启动功能的软启动器。
- 压缩机类负载： 启动转矩要求高，且启动瞬间负载最大,通常也需要脉冲突跳功能。
- 搅拌机类负载： 启动转矩高，负载可能不均匀，需要选择电流限幅功能好、保护全面的软启动器。
简单计算示例
- 已知条件：
- 电机型号：Y225M-4
- 额定功率：45 kW
- 额定电压：380 V
- 额定电流：84.2 A
- 负载类型：离心式水泵（轻载启动,需要软停车）
- **选型步骤：
