手机无线充电技术原理图深度解析：从“隔空传电”到高效充电的奥秘
你是否曾好奇，只需将手机往充电板上一放，无需插拔数据线，手机就能“隔空”吸电？这背后究竟隐藏着怎样的黑科技？本文将以“手机无线充电技术原理图”为核心，带你一步步拆解电磁感应、磁共振等主流无线充电技术的奥秘，用通俗易懂的语言和清晰的“原理图”式解读，让你彻底明白手机无线充电是如何实现的,以及如何选择和使用无线充电器。
引言：告别线缆束缚，无线充电如何成为现实？
随着科技的飞速发展，手机无线充电已从曾经的“奢侈品”逐渐变为许多旗舰手机的标配功能，它以其便捷、整洁的特性，深受用户喜爱，便捷的背后是复杂而精妙的物理原理，要真正理解无线充电，绕不开一个核心关键词——电磁感应，本文将以此为起点，绘制一幅清晰的“技术原理图”,带你走进无线充电的内部世界。
核心基石：法拉第电磁感应定律——无线充电的“灵魂”
一切无线充电技术的理论基础，都源于19世纪伟大的物理学家迈克尔·法拉第发现的电磁感应定律。
- 定律简述： 当穿过闭合回路的磁通量发生变化时，回路中就会产生感应电动势（电压）,进而产生感应电流。
- 通俗理解： 动磁生电”和“动电生磁”，变化的磁场可以产生电场（电流）,变化的电流也可以产生磁场。
无线充电正是巧妙地运用了前半句——“动磁生电”，它将电能从充电器（发射端）传输到手机（接收端）,整个过程完全不需要物理接触的导线。
主流无线充电技术原理图解：Qi标准下的电磁感应
目前市面上绝大多数手机（如支持Qi标准的iPhone、三星、华为等）都采用基于电磁感应原理的无线充电技术，下面，我们通过一个分步的“原理图”来解析其工作流程。
【原理图】手机无线充电工作流程分解
第一步：发射端（充电板）—— 交流电 → 交变磁场
- 输入电源： 市电（220V交流电）通过充电板的USB-C或USB-A接口输入。
- 内部电路：
- 整流滤波： 将220V交流电转换为稳定的直流电。
- 高频逆变： 这是核心环节！电路中的逆变器 将直流电转换成高频交流电（通常在100-205kHz频率范围内）。
- 发射线圈（Tx Coil）： 高频交流电流入发射线圈（一个由漆包线绕制的平面线圈），根据“动电生磁”原理，这个线圈周围会产生一个高频交变磁场。
- 图示理解： 想象发射线圈是一个“磁力波”发射器,它持续不断地向外推送着方向和强度都在快速变化的磁场。

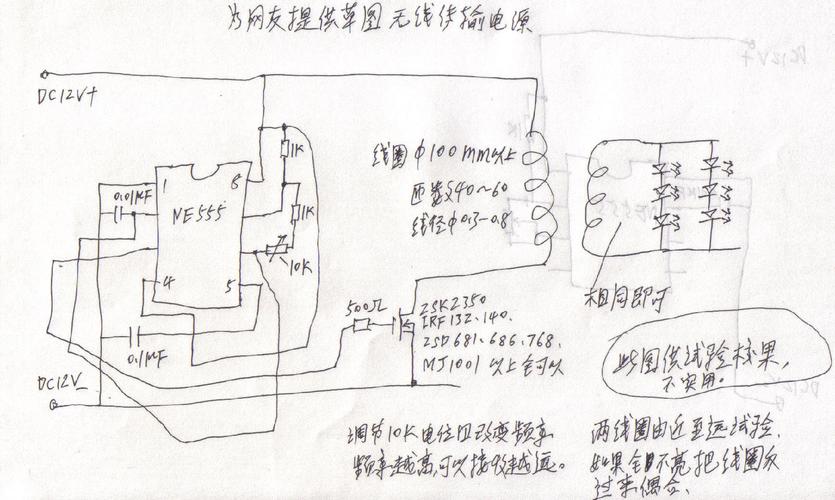

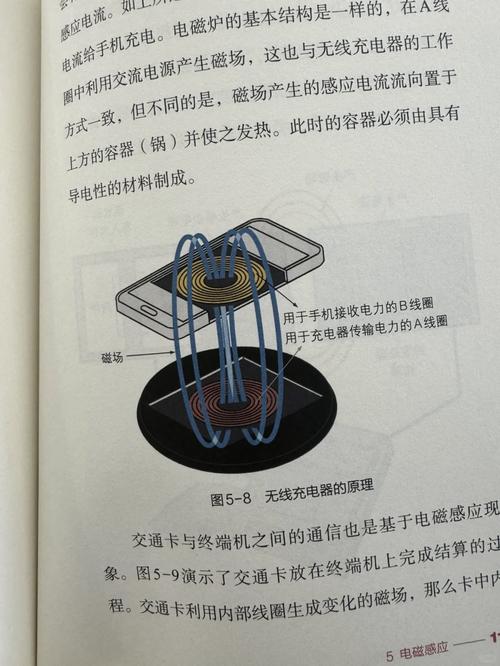

第二步：传输介质—— 磁场耦合
- 这个高频交变磁场会穿透充电板上的绝缘材料（如塑料、玻璃），在空间中传播，当我们将手机放置在充电板的有效区域内时，手机背部的接收线圈就进入了这个磁场范围。
- 关键点： 发射线圈和接收线圈之间通过磁场进行“耦合”，能量就像在空气中“搭桥”一样,从一端传到另一端。
第三步：接收端（手机）—— 交变磁场 → 感应电流 → 直流电
- 接收线圈（Rx Coil）： 手机内部的接收线圈（同样是平面线圈）切割磁感线（或者说被交变磁场穿过）。
- 产生感应电流： 根据“动磁生电”的电磁感应定律，接收线圈两端会产生感应交流电。
- 内部电路处理：
- 整流稳压： 手机内部的整流电路 将接收到的微弱感应交流电转换为直流电。
- 电压调节： 电压调节模块 会将这个不稳定的直流电，调整为手机电池充电所需的稳定电压和电流（例如5V/2A, 9V/2A等）。
- 充电管理： 手机的电源管理芯片会像一位“智能管家”，精确控制充电电流，进行涓流充电、恒流充电、恒压充电等，确保电池安全、高效地充满。
- 图示理解： 接收线圈就像一个“磁力波”接收器，它捕获了发射端送来的能量，并将其“翻译”成手机电池能听懂的语言——直流电。
无线充电效率为何不高？能量去哪儿了？
细心的人会发现，无线充电的效率通常低于有线快充（有线可达90%以上，无线普遍在70%-85%之间），这部分“丢失”的能量主要去哪儿了？
- 热损耗： 这是最主要的损耗，线圈本身存在电阻（焦耳定律 Q=I²R），电流通过时会发热，高频交变磁场在金属部件（如手机中框的金属）中会产生涡流，同样导致发热，这就是为什么无线充电时,手机和充电板都会发烫的原因。
- 磁漏损： 磁场并不能100%被接收线圈捕获，一部分磁力线会向空间散失,造成能量损耗。
- 距离与对齐损耗： 无线充电对距离和位置非常敏感，如果手机与充电板没有对齐，或者中间隔了过厚的物体（如某些带金属镀层的手机壳），磁耦合效率会急剧下降,能量损耗也会随之增加。
进阶技术：磁共振无线充电—— 更远距离的未来
除了主流的电磁感应技术，磁共振技术被认为是无线充电的未来发展方向。
- 与电磁感应的区别：
- 电磁感应 像是两个精确调谐的收音机，必须“紧挨着”才能通信。
- 磁共振 则像是两个频率相同的音箱，可以在一个房间内，将声音（能量）同时传给多个音箱（设备），且距离更远,对位置容忍度更高。
- 原理简述： 发射端和接收端都调谐到同一个固有频率，当发射端产生交变磁场时，如果频率匹配，接收端会产生强烈的共振，从而高效地吸收能量，即使距离稍远或有小角度偏移,也能保持较高的传输效率。
- 应用场景： 目前主要用于电动汽车无线充电和未来家庭/办公室的多设备无线充电环境。
维修专家视角：无线充电常见问题与“原理图”关联分析
作为家电维修专家，我发现很多用户对无线充电的故障一筹莫展，结合上述原理图,很多问题都能迎刃而解。
| 常见故障现象 | 可能原因（结合原理图分析） | 维修/解决思路 |
|---|---|---|
| 无法充电 | 发射端问题： 充电板逆变器损坏、发射线圈断路、控制芯片故障。 2. 接收端问题： 手机接收线圈损坏、排线松动、充电管理芯片故障。 3. 耦合问题： 手机与充电板位置未对齐、手机壳过厚或含金属。 |
检查充电器是否正常供电。 2. 更换手机壳，确保对齐。 3. 专业维修：需用万用表、示波器等工具检测线圈通断、波形是否正常，定位并更换损坏元件。 |
| 充电速度慢/发热严重 | 效率低： 距离过远、未对齐。 2. 负载过大： 手机边玩边充，功耗大于充电功率。 3. 硬件老化： 线圈或电容性能下降，导致能量转换效率降低，发热增加。 |
调整手机位置，使其居中。 2. 充电时尽量避免大型游戏。 3. 对于老旧设备，可能是硬件自然老化，需考虑更换。 |
总结与展望：一张图看懂无线充电的未来
通过以上对“手机无线充电技术原理图”的层层剖析，我们可以看到，无线充电并非魔法，而是基于严谨的电磁学原理,并通过精密的电子电路实现的能量传输方式。
未来展望： 随着材料科学（如更高效的磁性材料）、半导体技术和通信技术的发展，无线充电将朝着更高效率、更长距离、更智能的方向发展，未来的
