电脑电路板维修经验总结是一项需要结合理论知识、实践技巧和耐心细致的工作，涉及从故障诊断到元件更换、功能验证的全流程，以下结合实际维修案例，总结关键经验和方法，帮助提升维修效率和成功率。

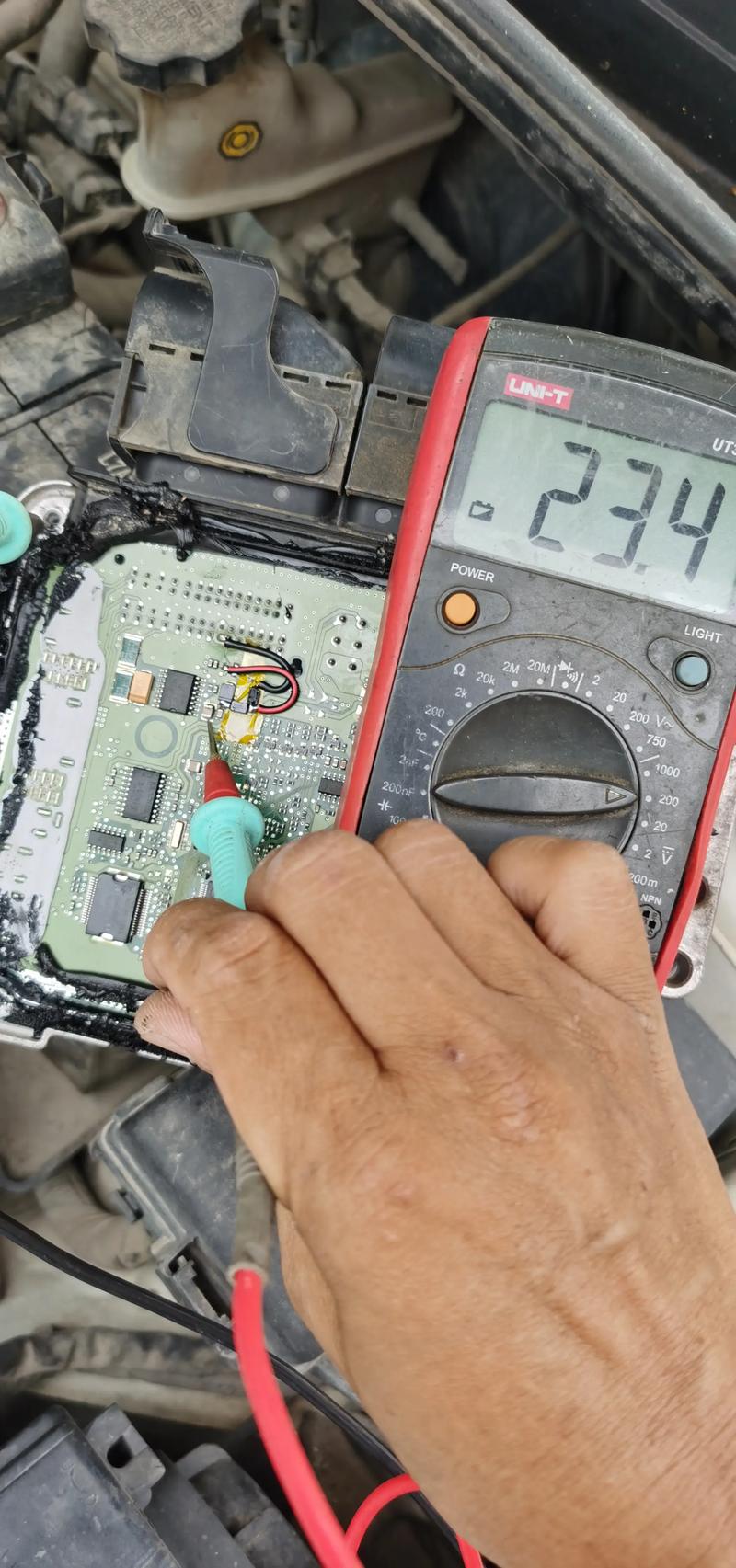

（图片来源网络，侵删）
维修前的准备工作
- 安全防护：维修前务必切断电源，对大容量电容（如电源板上的滤波电容）进行放电，避免触电或元件损坏，佩戴防静电手环，防止静电敏感元件（如CMOS芯片、MOS管）被击穿。
- 工具与资料准备：必备工具包括万用表（数字/指针）、示波器、电烙铁（恒温/防静电）、吸锡器、热风枪、放大镜、焊锡丝、助焊剂、酒精、清洁刷等，同时准备待修板的原理图、点位图（BOM表）等资料，若无图纸，需通过观察元件标识、电路走向推测功能。
- 外观检查：观察板卡是否有明显物理损伤，如烧焦、发黑、鼓包、元件虚焊、断裂、异物残留等，闻气味判断是否有烧焦味（常见于电源部分、大功率电阻），触摸发热异常元件（如电源IC、MOS管是否烫手）。
故障诊断流程
询问用户故障现象
明确故障发生时的场景（如是否受潮、摔落、电压波动）、伴随现象（如冒烟、异响、功能完全失效或部分失效），快速缩小故障范围，完全无电源输出多集中在电源电路，部分功能失效可能是信号通路或相关芯片问题。
静态检测（断电测量）
- 供电对地阻值测量：用万用表二极管档测量电源输入端（如AC220V整流后）对地阻值，正常应有数至数十千欧（反向阻值更大），若阻值过小（接近0Ω），可能存在短路，重点检查整流桥、滤波电容、MOS管等元件是否击穿。
- 关键测试点电压：参考原理图，测量电源芯片输出（如5V、3.3V、12V）、复位信号、时钟信号等关键点电压是否正常，若无图纸，可查找相同型号板卡对比测试点电压。
- 元件好坏初步判断：
- 电阻：测量阻值是否与标称值偏差过大（±5%以内为正常），注意区分贴片电阻与功率电阻（功率电阻可能因过载开路）。
- 电容：电解电容检查是否鼓包、漏液，用万用表电容档测量容量是否衰减；瓷片电容多短路或开路，可用代换法验证。
- 二极管/三极管：用二极管档测量正反向压降，二极管正向0.5-0.7V，反向无穷大；三极管检查be、bc结是否正常。
- IC芯片：测量对地阻值（与正常板对比），若差异过大，可能损坏。
动态检测（通电测量）
- 电源部分重点排查：电源电路是板卡“心脏”，常见故障包括PWM芯片（如UC3842、TL494）无输出、MOS管驱动不足、反馈回路（如光耦、TL431）失效，开关电源无电压输出，先测PWM芯片供电端（如VCC）是否正常，若无电压，检查启动电阻是否开路；若VCC正常但无输出，检查驱动信号（用示波器观察G极波形）和MOS管是否击穿。
- 信号通路检测：对于数据线、地址线、时钟线等信号通路，用示波器测量波形是否正常（如方波幅度、频率），DRAM芯片无数据输出，检查RAS、CAS行选通信号是否有时钟脉冲，若信号异常，追踪前端缓冲器或总线驱动器。
- 上电顺序与复位信号：多数板卡需先完成供电、时钟正常后，复位信号（RESET）由低电平跳变为高电平，CPU才能启动，若复位信号持续低电平，检查复位IC（如IMP811）或外围RC电路。
常见故障类型与维修技巧
电源故障（占比约40%）
- 现象：完全无输出、输出电压偏低/偏高、输出纹波过大。
- 维修要点：
- 输出电压低：检查反馈回路（如光耦PC817、精密稳压TL431）是否开路或参数漂移，滤波电容是否失效（容值下降导致纹波增大）。
- 输出电压高：多因取样电阻变值、误差放大器损坏，需对比正常板电阻阻值。
- 短路保护：若开机即保护，断开负载后测量空载电压，若恢复正常，说明负载短路；若仍为0V，查电源本身短路点（如整流桥、开关管）。
CPU/主板不开机（占比约30%）
- 现象：风扇不转、指示灯不亮、无显示。
- 维修要点：
- 检查时钟信号：CPU、南桥、北桥等芯片需25MHz、14.318MHz等时钟，用示波器测量波形（幅度3V左右，频率稳定）。
- 检查复位信号：重点复位芯片及周边电路，如复位电压阈值是否正常。
- 检查总线信号：如AD线、数据线，若所有信号均为高电平或低电平，可能CPU或南桥损坏。
接口与信号故障（占比约20%）
- 现象：USB接口失效、串口通信异常、显示花屏/黑屏。
- 维修要点：
- USB接口：检查供电（5V）、数据线（D+、D-）对地阻值（正常约500-1kΩ），若阻值异常，查串联电阻（如22Ω）或ESD保护二极管是否击穿。
- 显示故障：显卡输出信号（如LVDS、HDMI）用示波器测量是否有正常波形，查排线是否松动、显示驱动芯片是否虚焊。
虚焊与元件脱落（占比约10%）
- 现象：时好时坏、敲击板卡后功能恢复。
- 维修要点：对大功率元件（如电源MOS管、CPU插座）、易受热元件（如BGA芯片）进行补焊，用热风枪加焊时控制温度（350℃左右），避免过热损坏元件。
维修注意事项
- 先简后繁，先外后内：优先检查外部电源、线缆连接，再深入板卡内部；先检查易损件（如电容、电阻），再考虑复杂芯片。
- 记录与对比：维修过程中记录关键点电压、波形，与正常板对比，避免误判；更换元件时尽量选用原型号或参数一致元件，代用时需确认电气特性（如耐压、功率）。
- 防静电与散热：焊接时电烙铁温度控制在300-350℃，避免长时间加热导致铜箔脱落；BGA芯片焊接需使用专业植锡工具，避免虚焊。
- 功能验证：维修后需进行长时间通电测试（至少30分钟），观察是否出现过热、重启等故障，确保稳定性。
维修效率提升技巧
- 建立故障数据库：记录常见板卡型号、故障现象、解决方法，形成“故障-原因-措施”对应表，便于快速查询。
- 工具升级：使用自动恒温烙铁、防静电工作台、高精度万用表（如FLUKE 17B+）可提升维修精度；编程器用于刷写BIOS，解决固件损坏问题。
- 经验积累：多拆解报废板卡练习焊接，观察元件布局与电路走向，理解信号流向（如数据从CPU到内存的传输路径）。
相关问答FAQs
Q1：维修时发现某个IC芯片发热严重，是否直接更换即可？
A：不建议直接更换，需先断电测量芯片对地阻值是否短路，再用示波器检查输入信号是否正常（如电源电压、时钟、复位信号），若输入信号正常但芯片发热，可能是芯片内部损坏；若输入信号异常（如电压过高），需先修复外围电路再更换芯片，避免重复损坏。
Q2：电路板上的小贴片电容（如104、103）如何快速判断好坏？
A：小电容（104=100nF、103=10nF）常见故障为短路或开路，用万用表电容档直接测量容量，若容量偏差超过±20%或无容量，则需更换；若无电容档，可用万用表电阻档测量：正常情况下，充电时会显示阻值从无穷大逐渐减小，然后回到无穷大（电解电容）或保持无穷大（瓷片电容），若阻值始终为0Ω，则为短路；始终为无穷大且无充放电现象，可能开路。

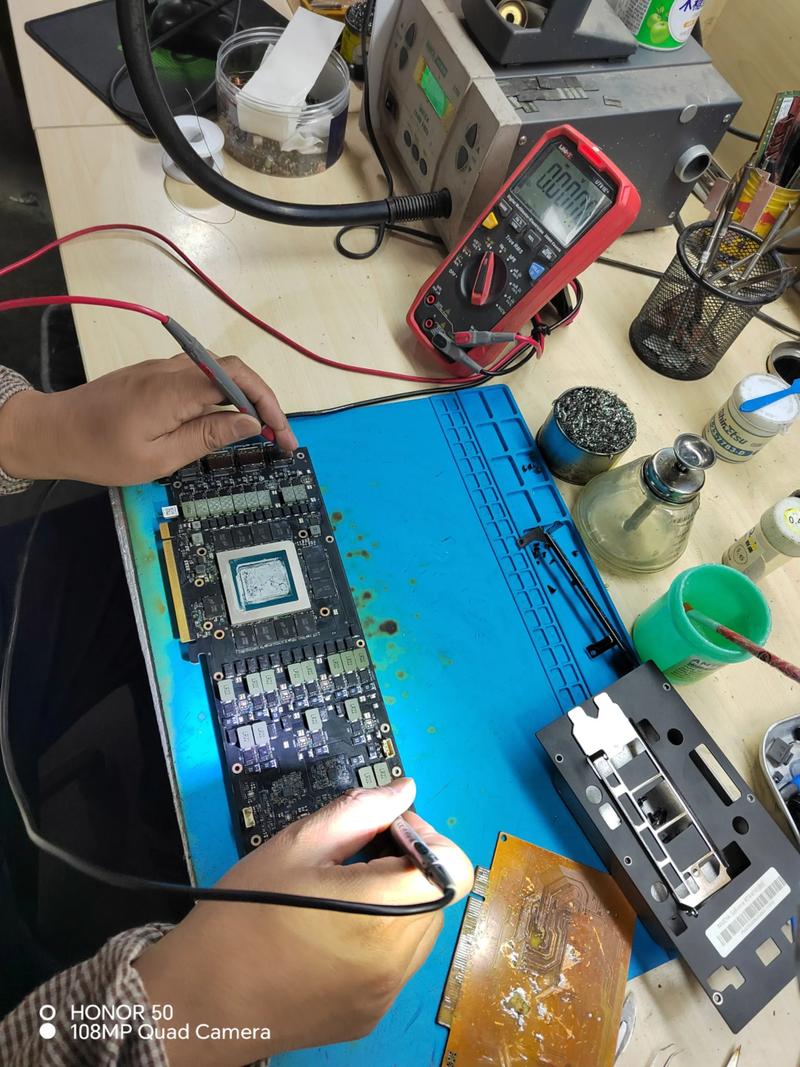

（图片来源网络，侵删）
