第一部分：单相电机基本工作原理
要理解接线,首先要明白单相电机为什么能转起来。

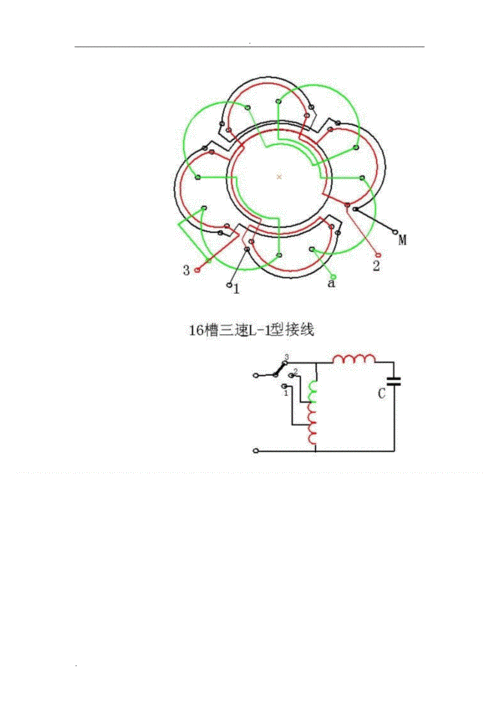

（图片来源网络，侵删）
- 启动绕组与运行绕组：单相电机内部通常有两套线圈，一套是运行绕组（主绕组，Main Winding），线径粗、匝数少、电阻小，负责电机在启动后的主要运行工作，另一套是启动绕组（副绕组，Start Winding），线径细、匝数多、电阻大，只在启动瞬间工作，帮助电机产生旋转磁场。
- 启动元件：由于单相电本身是脉动磁场，无法产生旋转力矩，必须借助启动元件，常见的启动元件有：
- 离心开关：安装在电机后端盖内部，与转子同轴，电机静止时，开关闭合，接通启动绕组，当转速达到额定转速的70%-80%时，离心力使开关断开，切断启动绕组。
- 电容器：分为启动电容和运行电容。
- 启动电容：只在启动瞬间工作，电容量较大（如45-100μF），帮助启动绕组产生相位差，产生启动转矩，启动后，通过离心开关或PTC元件与电路断开。
- 运行电容：在电机运行期间始终接入电路，电容量较小（如2-20μF），用于改善运行性能、提高功率因数和输出扭矩。
第二部分：常见的单相电机接线图
在维修前,首先要识别电机外壳上的接线盒和接线图，常见的接线图有以下几种：
离心开关启动（三根引出线）
这种电机结构简单,通常用于小型设备，如风扇、水泵等。
-
特点：只有三根引出线，分别是公共端、运行端 和 启动端。
-
接线图：

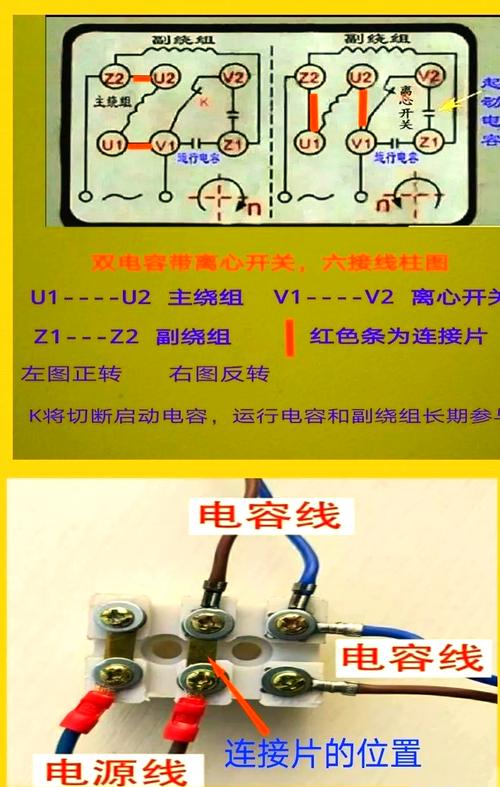

（图片来源网络，侵删） -
接线方法：
- 火线 接到 公共端。
- 零线 接到 运行端。
- 启动端 和 运行端 之间不接任何东西，启动绕组通过电机内部的离心开关与运行绕组并联。
-
如何区分三根线？
- 万用表电阻档测量：
- 公共端 到 运行端 的电阻值最小。
- 公共端 到 启动端 的电阻值居中。
- 运行端 到 启动端 的电阻值最大（等于前两者之和）。
- 记忆口诀：“公-运”电阻最小，“公-启”居中，“运-启”最大。
- 万用表电阻档测量：
带启动电容（四根引出线）
这是最常见的一种类型,广泛用于压缩机、洗衣机等。
-
特点：有四根引出线，通常标记为 U1, V1（或 M1, M2）和 Z1, Z2（或 S1, S2），其中U1/V1是运行绕组，Z1/Z2是启动绕组。
-
接线图：
-
接线方法：
- 火线 接到 公共端（通常是U1或Z1中的一个，需要测量判断）。
- 零线 接到 运行绕组的另一端（比如U1或Z1的对应端）。
- 启动电容 的两端，分别接在 启动绕组的两端（Z1和Z2）。
- 注意：有些图纸会标明“主绕组”和“副绕组”，请根据实际电机上的标签接线。
-
如何区分四根线？
- 万用表电阻档测量：
- 分别测量任意两根线之间的电阻,你会得到两个较小的电阻值，这两组线分别是运行绕组和启动绕组。
- 在这两组线中,哪一组电阻值更小，就是运行绕组（线径粗、匝数少）。
- 在每组线圈中,任意一根都可以作为“公共端”接到火线上，另一根接到零线，但通常将运行绕组的一端作为主公共端。
- 万用表电阻档测量：
带启动电容和运行电容（五根引出线）
这种电机性能更好,启动和运行都更平稳，常用于空调压缩机、大型设备等。
-
特点：有五根引出线，通常标记为 C (Common), R (Run), S (Start), SC (Start Capacitor), RC (Run Capacitor)。
-
接线图：
-
接线方法：
- 火线 接到 公共端。
- 零线 接到 运行端。
- 启动电容 的一端接 启动端，另一端接 公共端。
- 运行电容 的一端接 运行端，另一端接 启动端。
- 简化理解：启动电容与启动绕组串联，然后与运行绕组并联，运行电容则跨接在运行绕组和启动绕组之间。
第三部分：线圈维修与接线步骤
⚠️ 安全第一：在操作前，务必切断电源，并确认电机完全断电！
故障诊断
- 不通电检查：
- 用万用表电阻档测量电机接线端子对地（电机外壳）的电阻，如果阻值很小或为0，说明线圈对地短路，电机已损坏。
- 用万用表电阻档测量三根或四根引出线之间的电阻,如果发现无穷大（断路），说明线圈内部有断路。
- 通电检查（谨慎操作）：
- 如果电机不转,但有“嗡嗡”声，可能是启动电容失效、离心开关损坏或启动绕组断路。
- 如果电机启动一下就停,可能是离心开关故障或过载保护器动作。
拆解电机
- 拆下电机外壳上的接线盒,记录好原始接线方式（拍照或画图）。
- 拆下电机后端盖,找到离心开关（如果有）。
- 做好记号,拆下前端盖，小心地取出转子。
检查和修复线圈
- 目视检查：观察线圈是否有烧焦、发黑、漆皮脱落、线头烧断等明显迹象。
- 处理小故障：
- 对地短路：找到烧焦的位置，用薄薄的绝缘纸（如青稞纸）或绝缘漆垫在定子铁芯与线圈之间，进行隔离。
- 线圈烧毁严重：通常无法修复，需要重新绕制或更换整个定子总成，这是最常见的情况，也是维修成本最高的。
- 更换离心开关：如果确认是离心开关故障，可以购买同型号的进行更换。
更换电容
如果怀疑电容问题,最简单的办法是直接更换一个同规格的新电容，注意：
- 耐压值：必须等于或高于原电容（如450VAC）。
- 电容量：尽量相同（如35μF），偏差在±10%以内通常可以接受。
- 电容类型：启动电容通常是电解电容（有正负极），运行电容通常是无极性电容（CBB或金属化聚丙烯电容），切勿接反。
重新接线
- 根据你记录的原始接线图或上面提到的通用接线图,进行接线。
- 所有接线点必须拧紧,防止接触不良。
- 将启动电容的接线用线扣或绝缘胶带固定好,防止与高速旋转的转子摩擦。
组装与测试
- 将转子装入定子,注意不要刮伤线圈。
- 装上前后端盖,对齐记号，均匀地拧紧螺丝。
- 装上风扇叶和后端盖。
- 空载测试：接通电源，用手拨动一下电机轴，看是否能顺利启动并平稳运行，注意倾听有无异响，观察有无抖动。
- 负载测试：将电机装回原设备，进行带负载测试，检查运行是否正常。
第四部分：重要注意事项与总结
- 安全永远是第一位：断电、验电是维修的黄金法则。
- 记录原始接线：拆线前务必拍照或画图，这是维修成功的关键。
- 测量是关键：万用表是判断线圈好坏和区分引出线的最好工具。
- 线圈烧毁是常见病：如果线圈因过载、进水等原因烧毁，重新绕制需要专业的工具和技术，对于大多数维修人员来说，直接更换整个电机或定子总成是更经济高效的选择。
- 电容是易损件：电容故障率很高，在无法判断时，优先考虑更换电容。
- 寻求专业帮助：如果你没有足够的经验和工具，特别是当需要重绕线圈时，强烈建议将电机交给专业的电机维修店处理。
希望这份详细的指南能帮助您完成单相电机的维修工作！
