第一部分：电源板工作原理概述（创维168P-P42SKG-00）
要维修电源板，首先要了解它的工作流程,这块电源板主要分为三大部分：

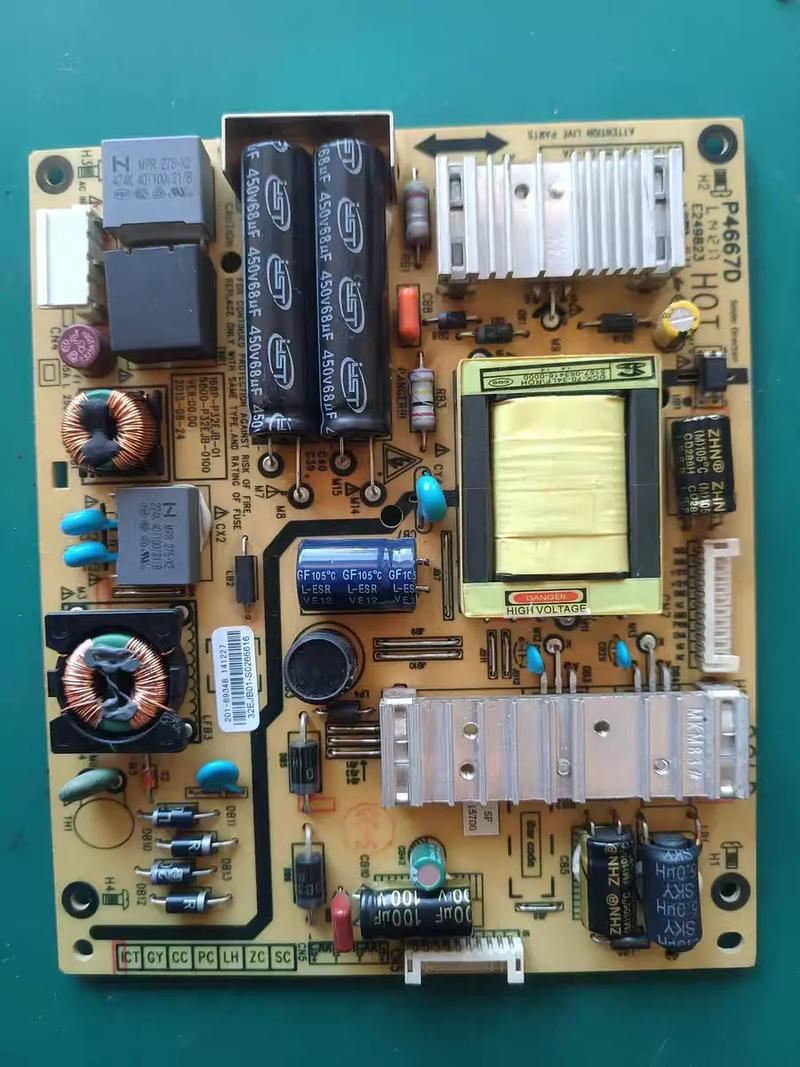

（图片来源网络，侵删）
-
PFC（功率因数校正）电路：
- 作用：将整流后的脉动直流电转换为约+380V的高压稳定直流电，这不仅能提高电源效率，还能减少对电网的干扰,并为后级电路提供稳定的电压。
- 关键元件：PFC控制芯片（通常是 NCP1653 或 SG6848）、大功率MOS管（如 K1117）、大电感（PFC电感）、二极管（如 STTH8R06）和高压电解电容（如 400V/220uF）。
-
主电源（DC-DC）电路：
- 作用：将PFC输出的+380V高压直流电通过开关变压器降压，再经过整流、滤波,生成电视机所需的各种低压直流电压。
- 输出电压：主要输出三组电压：
- +24V：为主板、背光驱动板（Inverter）供电,是功率最大的输出端。
- +12V：有时也会输出,为部分小信号电路供电。
- +5V Standby (5VSB)：为CPU和待机电路供电，只要插上电源,这路电压就应该存在。
- 关键元件：主电源PWM控制芯片（通常是 NCP1393 或 NCP1377）、大功率MOS管（如 K1117）、开关变压器、次级整流二极管（如 STPS20L60CT）和低压电解电容。
-
待机电源：
- 作用：一个独立的、小功率的开关电源，在主电源不工作时工作，负责产生+5V Standby电压,维持CPU的待机状态。
- 关键元件：待机控制芯片（如 NCP1013 或 TNY274）、一个小的开关变压器、次级稳压芯片（如 AZ431）和光耦（如 PC817）。
第二部分：常见故障现象与原因分析
| 故障现象 | 可能的原因 |
|---|---|
| 指示灯不亮，整机无反应 | - 保险丝熔断：这是最常见的原因，通常意味着后级电路存在严重短路。 - 待机电路故障：+5VSB电压无输出。 - 市电输入电路故障：如压敏电阻、X电容、共模电感损坏。 |
| 指示灯亮（红色），但按遥控器或本机键无反应，无法开机 | - 待机正常，但主电源未启动。 - PFC电路未工作，导致+380V电压缺失。 - 主电源PWM芯片或其外围电路故障。 - 开/机控制电路故障（CPU送来的开机信号未送达电源板）。 |
| 指示灯亮，能听到“吱吱”声，但无法开机 | - 主电源启动后因保护而停止工作。 - +24V或+12V输出端存在严重短路。 - PFC电路工作异常，导致电压过高或过低，触发保护。 |
| 电视图像闪动，或偶尔黑屏 | - +24V电压不稳，滤波电容性能下降。 - PFC电路工作不稳定，导致主电压波动。 - 负载过重，如背光驱动板或主板有轻微短路。 |
| 开机后“三无”（无光、无图、无声），指示灯不亮 | - 保险丝熔断，且通常伴有炸裂、烧黑的元件。 |
| 屏幕亮一下就灭，但指示灯仍亮 | - 过压保护：PFC或主电源输出电压过高，触发保护。 - 过流保护：某路输出电流过大，如+24V负载短路。 - 背光保护：虽然问题更可能在背光板，但有时电源+24V不稳也会引发此现象。 |
第三部分：维修步骤与技巧（安全第一！）
⚠️ 重要安全警告： 电源板内部存在高压，即使拔掉电源后，大电容中仍储存有致命电荷！在维修前，必须对大容量电容（如PFC输出的+380V电容和+24V、+12V滤波电容）进行放电，可以使用大功率电阻（如5W/1kΩ）的两个引脚接触电容正负极进行放电。

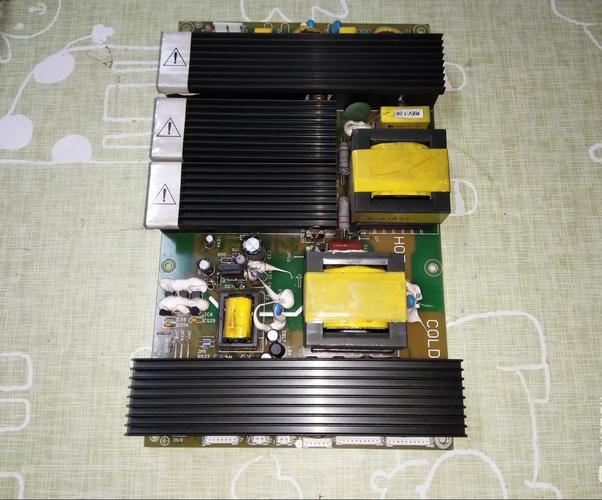

（图片来源网络，侵删）
维修工具建议：
- 万用表（必备,最好有二极管档和电容档）
- 示波器（高级工具，但非必需,有经验者可用万用表电压档判断）
- 电烙铁、焊锡、松香
- 隔离变压器（强烈推荐，可以隔离火线,防止触电）
- 替换用的优质电容、二极管、MOS管等
维修流程：
第一步：初步检查与静态测量
- 外观检查：观察电源板有无明显烧焦、鼓包的电容、炸裂的二极管或MOS管、脱焊的元件。
- 测量保险丝：
- 如果保险丝熔断且发黑，说明后级存在严重短路，重点检查PFC MOS管、主电源MOS管、整流桥是否击穿。
- 如果保险丝熔断但完好，可能是瞬间浪涌电流过大,可更换同规格保险丝再试。
- 如果保险丝未断，说明后级无明显短路,可以通电测试。
第二步：通电测试（关键步骤）
- 连接假负载：为了安全，不要直接接上主板，在+24V输出端并联一个 24V/30W-40W 的汽车灯泡作为假负载，5VSB正常，这个灯泡会亮,表示主电源启动。
- 测量关键电压：
- +5VSB (5V待机)：这是最先要测量的电压，如果此电压正常（通常在4.8V-5.2V），说明待机电路工作正常，问题可能在主电源或开/机控制信号。
- PFC电压：正常工作时，此电压应为直流 +380V 左右，如果只有+300V,说明PFC电路未工作。
- 主电源电压：如果PFC电压正常，但主电源无输出,问题在主电源电路。
第三步：分段排查

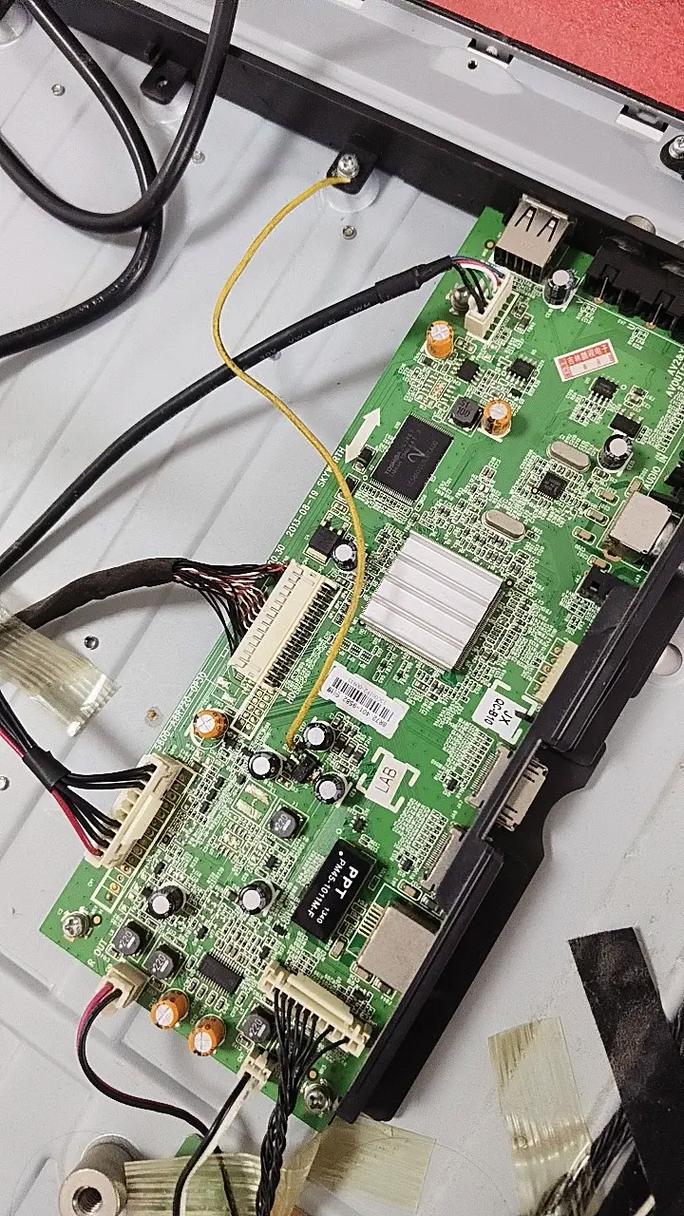

（图片来源网络，侵删）
情况A：保险丝熔断，后级短路
- 用万用表二极管档测量PFC MOS管（D-S极）、主电源MOS管（D-S极）是否击穿（阻值为0）。
- 测量PFC整流二极管、主电源次级整流二极管（肖特基二极管）是否击穿。
- 测量PFC输出和主电源输出的滤波电容是否短路。
- 找到损坏的元件后，不要只换一个就通电，要检查导致该元件损坏的“上游”元件，如驱动电阻、稳压二极管、控制芯片是否也损坏了,否则会再次烧毁。
情况B：+5VSB正常，但无法开机（主电源不工作）
- 检查开/机控制信号：找到电源板与主板的连接器，测量其中一根开机控制线（通常标为 ON/OFF, PS-ON, POWER-ON），待机时为高电平（如5V），开机时应变为低电平（0V），如果此信号异常,问题在主板。
- 检查PFC电路：测量PFC输出电压是否为+380V，如果不是，检查PFC控制芯片的供电、电压反馈脚（Vcomp）、电流检测脚（Isense）和驱动输出脚（Gate）电压是否正常，常见故障是PFC电感开路、控制芯片损坏。
- 检查主电源电路：
- 如果PFC电压正常，但主电源无输出，检查主电源PWM控制芯片（如NCP1393）的供电、使能脚、电流检测脚和驱动输出脚电压。
- 检查主电源MOS管的驱动电阻是否变值或
