先理解两个基本概念：MIMO 和 OFDM
想象一下,无线通信就像在一个拥挤的房间里（无线信道）进行对话，MIMO-OFDM 就是为了让这场对话既清晰（抗干扰）又高效（速度快）而设计的一套复杂的方法。
（图片来源网络，侵删）
A. MIMO (Multiple-Input Multiple-Output) - 多输入多输出
- 核心思想： 使用多个天线（而不是一个）进行收发。
- 如何工作：
- 发送端： 有多个天线，可以同时发送多个数据流。
- 接收端： 也有多个天线，可以同时接收这些数据流。
- 主要目的：
- 提高数据速率（空间复用）： 就像在一条双向多车道的高速公路上，同时有多辆车并行行驶，大大增加了运输能力，MIMO 可以在同一频率、同一时间上传输多路数据，成倍地提升速率。
- 增强信号质量与覆盖（分集）： 就像你同时听几个不同的天气预报，可以更确信天气情况，通过发送冗余数据（分集），即使某个信号因为障碍物或衰落而变差，接收端也能从其他天线收到的信号中恢复出原始数据，从而提高通信的可靠性。
一句话总结 MIMO： “多条路”，通过增加天线数量，实现了“并行传输”和“可靠性增强”。
B. OFDM (Orthogonal Frequency Division Multiplexing) - 正交频分复用
- 核心思想： 将一个高速的数据流，分割成许多个低速的、并行的子数据流，然后在多个正交的（互不干扰的）子载波上同时进行传输。
- 如何工作：
- 想象一下一条很宽但很泥泞的单车道公路（宽带无线信道），车速快不了，还容易打滑。
- OFDM 的做法是，把这条单车道公路改造成一条由许多条并排的、平整的窄车道（子载波）组成的高速公路。
- 每条窄车道（子载波）只跑一辆慢车（低速数据流），这样一来，既不容易打滑（抗频率选择性衰落），所有车加起来的总运输量（数据速率）又很高。
- 主要目的：
- 对抗频率选择性衰落： 无线信道对不同频率的信号衰减程度不同，OFDM 将总的频率资源分散到许多个子载波上，即使个别子载波受到严重干扰，也只是损失一小部分数据，整体影响不大。
- 简化均衡器设计： 在传统单载波系统中，为了对抗码间串扰，需要非常复杂的均衡器，而在 OFDM 系统中，由于每个子载波带宽很窄，信道可以近似为平坦衰落，均衡器变得非常简单（通常是一个单抽头的频域均衡器）。
一句话总结 OFDM： “分而治之”，将宽带信道分解成多个窄带子信道，有效对抗多径衰落和码间串扰。
为什么要把它们结合起来？—— MIMO-OFDM 的诞生
单独使用 MIMO 或 OFDM 都有其局限性：
- MIMO 的挑战： 在多径环境下（即信号经过不同路径反射到达接收端），天线间的信号会相互干扰（天线间干扰，ICI/ISI），使得接收端分离数据流变得非常困难，需要复杂的信号处理算法。
- OFDM 的挑战： OFDM 对频率偏移和相位噪声非常敏感，OFDM 本身是一种单载波技术（每个子载波上），其峰值平均功率比很高，对功率放大器的线性度要求苛刻。
MIMO-OFDM 的结合，实现了“强强联合”：

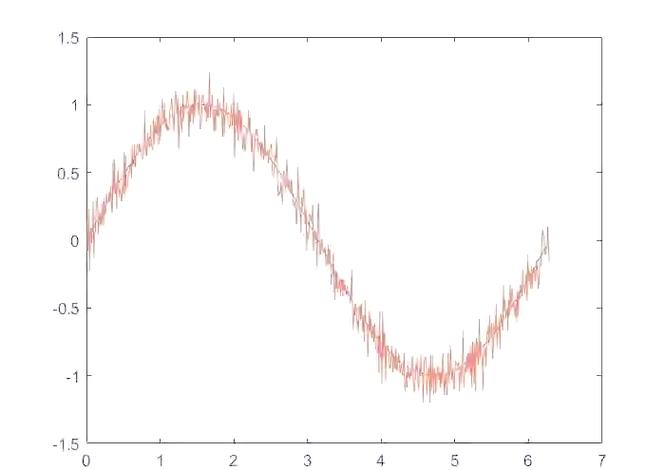

（图片来源网络，侵删）
- OFDM 为 MIMO 提供了“平坦”的舞台： OFDM 将频率选择性衰落的多径信道，分解成了许多个并行的、相对平坦的子信道，这使得在 MIMO 系统中，可以非常容易地在每个子载波上应用简单的 MIMO 信号处理技术（如ZF、MMSE检测），大大降低了接收机的复杂度。
- MIMO 为 OFDM 注入了“并行”的灵魂： MIMO 的空间复用技术可以在 OFDM 的多个子载波上同时复用多个数据流，从而将频谱效率和数据速率推向新的高度。
简单比喻：
- OFDM 就像把一条大江分成了无数条小溪，每条小溪的水流（信道）都很平稳。
- MIMO 就像在每条小溪上都建造了并行的船只（数据流）。
- MIMO-OFDM 就是在这些平稳的小溪上，高效地并行运行多艘船只，既避免了船只在小溪里相互碰撞（MIMO干扰问题），又极大地提升了整体的运输能力。
MIMO-OFDM 是如何工作的？—— 关键技术点

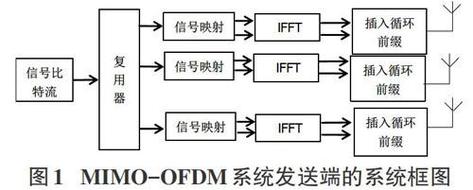

一个典型的 MIMO-OFDM 系统工作流程如下：
- 信源编码与调制： 将原始二进制数据流进行编码（如卷积码、LDPC码）和调制（如QPSK, 16QAM, 64QAM），变成适合传输的符号。
- MIMO 编码/层映射： 这是 MIMO 的核心，将调制后的数据流（2个流）映射到不同的“层”（Layer）上，准备通过不同的天线发送，映射方式可以是空间复用、空时编码等。
- OFDM 调制：
- 串并转换： 将来自 MIMO 层的串行数据流转换成 N 个并行的子数据流（对应 N 个子载波）。
- IFFT (快速傅里叶逆变换)： 对每个 OFDM 符号的并行数据进行 IFFT 变换，将其从频域转换到时域，生成时域的 OFDM 基带信号。
- 加循环前缀： 在每个 OFDM 符号前添加一个“保护间隔”（循环前缀），这是为了消除多径效应带来的码间串扰和载波间干扰，是 OFDM 能够成功的关键。
- 并串转换与数模转换： 将并行的时域信号转换成串行信号，并通过天线发送出去。
- 无线信道： 信号通过空气传播，经历多径、衰落、噪声等影响。
- 接收端处理（与发送端相反）：
- 同步与采样： 接收机首先进行定时同步和频率同步，找到每个 OFDM 符号的起始位置。
- 去除循环前缀。
- FFT (快速傅里叶变换)： 将时域信号转换回频域，得到每个子载波上的信号。
- MIMO 检测/解码： 这是另一个核心，在频域上，针对每个子载波，使用 MIMO 检测算法（如ZF, MMSE, SIC）来分离由不同天线发送的、混合在一起的数据流。
- 信道解码与解调： 将分离出的数据流进行解调和信道解码，恢复出原始的二进制数据。
MIMO-OFDM 的优势与挑战
优势：
- 极高的频谱效率： 结合了 MIMO 的空间复用和 OFDM 的频率复用，在有限的频谱资源下实现了极高的数据传输速率。
- 强大的抗多径衰落能力： OFDM 的循环前缀和子载波设计，加上 MIMO 的分集技术，使其在复杂的城市室内外环境中表现优异。
- 灵活可扩展： 可以根据信道条件，动态调整 MIMO 的模式（如从空间复用切换到分集模式）和调制方式（如从 64QAM 切换到 QPSK），实现速率和可靠性的平衡。
- 简化均衡器设计： 如前所述，OFDM 将复杂的信道均衡问题简化为简单的单抽头频域均衡。
挑战：
- 高 PAPR (峰均功率比)： OFDM 信号由多个子载波叠加而成，瞬时功率可能会远大于平均功率，导致对功率放大器的线性度要求非常高，否则会产生非线性失真。
- 对频偏敏感： 由于子载波之间靠得很近，收发双方的本地振荡器频率稍有偏差，
