这是一个非常重要的话题，因为薄膜电阻（特别是高阻值、高精度的型号）对静电非常敏感，静电放电可能导致其性能永久性下降甚至完全失效，防静电技术是一个系统工程，涵盖了从设计、制造、包装、运输到最终使用和维修的全过程。

（图片来源网络，侵删）

为什么薄膜电阻容易受到静电损伤？

薄膜电阻的核心结构是在一个绝缘基板上（如氧化铝陶瓷、玻璃）沉积一层导电的电阻膜（如镍铬、氮化钽、碳膜等），然后通过光刻和激光调阻技术精确地切割出螺旋状的电阻路径,最后加上端头电极和保护层。

静电损伤主要发生在制造、组装和测试环节,原因如下：

高阻抗特性：薄膜电阻，尤其是高阻值型号（>1MΩ），其阻抗非常高，根据 ESD 模型，高阻抗元件更容易积累静电荷，一旦发生放电，瞬间的电流和电压会集中施加在薄膜上,造成不可逆的损伤。
薄膜结构精细：电阻膜层非常薄，通常只有几百纳米到几微米，薄膜的微观结构中可能存在微小的针孔、划痕或缺陷,这些薄弱点在ESD冲击下极易被击穿或熔断。
加工过程中的暴露：在电阻的制造、切割、分拣、编带和焊接等过程中，其端头或薄膜可能会暂时性地暴露在外界环境中,增加了被静电放电击中的风险。

灾难性失效：最严重的情况，高能量的ESD直接击穿电阻膜，形成永久性的短路或开路,薄膜被烧出一个洞或完全熔断。
参数漂移：更常见但更隐蔽的情况，ESD的能量不足以立即击穿电阻，但足以改变电阻膜的微观结构（如晶格结构、成分），这会导致电阻值发生不可逆的偏移，超出精度范围，对于高精度电阻（如0.1%）,即使是微小的漂移也是致命的。
潜在性损伤：ESD冲击后，电阻看起来功能正常，但其长期可靠性已经下降，在后续的通电、温度变化或应力作用下，损伤会逐渐扩大，最终导致提前失效,这是最难检测和预防的。

防静电不是单一技术，而是一个需要从管理到技术、从设计到使用的全方位体系。

选用ESD敏感度低的电阻类型：在满足性能要求的前提下，可以考虑使用厚膜电阻，厚膜电阻的膜层更厚，导电颗粒更粗，对ESD的耐受能力通常比薄膜电阻更强，但对于需要高精度、高稳定性的场合,薄膜电阻仍是首选。
优化电路设计：
- 并联保护：在关键的高阻抗薄膜电阻两端并联一个瞬态电压抑制二极管或压敏电阻，这些器件可以快速将ESD能量导入地线，保护电阻，但会引入漏电流和寄生电容,需权衡。
- 增加串联电阻：在信号路径上串联一个低阻值的电阻（如几十到几百欧）,可以限制进入敏感薄膜电阻的ESD电流。

这是防静电最关键的环节，核心是建立一个完整的ESD防护工作区。

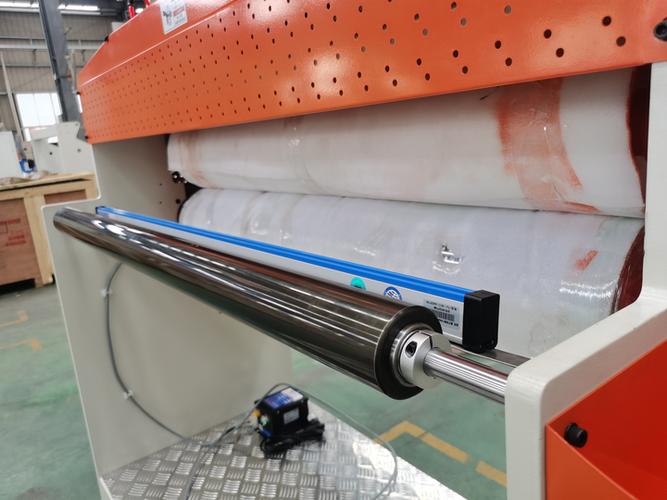

（图片来源网络，侵删）

人员防护：
- 防静电腕带：操作人员必须佩戴并通过腕带接地,确保人体产生的静电能安全释放。
- 防静电服装和鞋：穿着防静电工作服和导电/防静电鞋,防止衣物摩擦产生静电。
工作台面防护：
- 防静电工作台垫：使用表面电阻在10⁶ - 10⁹ Ω/sq范围内的防静电垫,并确保其通过接地线可靠接地。
- 防静电周转车/架：用于存放和运输半成品或成品,同样需要接地。
设备与工具接地：
- 防静电烙铁：焊接工具必须接地，烙铁头与地线之间的电阻应很低（<2Ω）。
- 防静电吸笔：用于拾取贴片电阻的吸笔,其尖端需要是防静电材料。
- 所有设备接地：电批、测试仪器、自动化设备等所有可能与产品接触的金属部分都必须良好接地。
环境控制：
（图片来源网络，侵删）
- 湿度控制：保持环境相对湿度在40%-60% RH，干燥的环境（<30% RH）极易产生和积累静电,使用加湿器可以有效降低静电风险。
- 离子风机：在高度敏感的操作区域（如SMT贴片、测试工位），安装离子风机，它可以中和空气中的正负离子,防止静电吸附和放电。

这是保护产品离开工厂后安全到达客户手中的最后一道防线。

防静电包装材料：
- 防静电袋：最常用的是粉红色防静电袋（屏蔽袋）和透明防静电袋（ dissipative bag）。
  - 屏蔽袋：内层有金属镀层，能提供法拉第笼效应，防止外部静电场影响内部元件，同时也能屏蔽外部电磁干扰，袋子上通常会印有ESD敏感符号和“静电放电敏感元件”的警告。
  - 防静电袋：材料本身具有耗散静电的能力,防止静电在袋子上积累。
- 防静电泡沫：用于包裹或衬垫电阻,防止其在盒内晃动碰撞。
- 防静电托盘/管：用于SMD电阻的卷盘或管状包装,材料本身具有防静电特性。
包装规范：
- 将装入防静电袋的产品放入外箱，并在外箱上明确标注“防静电”、“易碎”、“向上”等标识。
- 确保包装材料在有效期内。

薄膜电阻的防静电技术是一个系统工程，其核心思想是为静电提供一个低阻抗的、安全的泄放路径，并防止静电在敏感元件上产生和积累。 从设计之初就考虑鲁棒性，在制造过程中建立严格的ESD控制程序，并通过合适的包装确保产品在整个供应链中的安全,是保证薄膜电阻长期可靠性的根本。
