第一部分：基础知识与安全须知
在开始维修之前,必须了解以下几点，这是保障您人身安全和维修成功的前提。

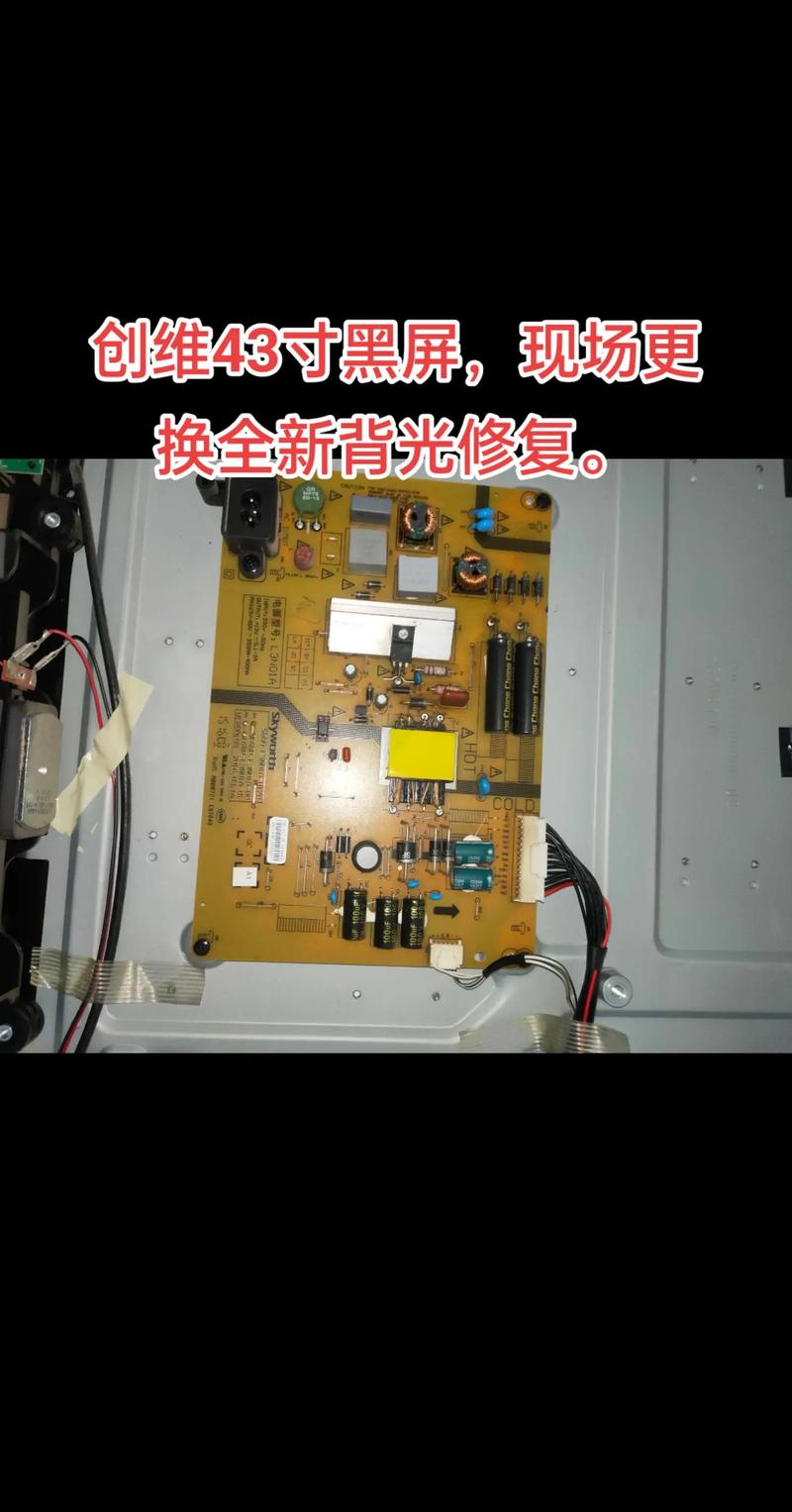

（图片来源网络，侵删）
电路结构简介
创维电源板通常将“电源主电路”和“背光驱动电路”集成在一起，背光电路主要负责将电源输出的24V或12V直流电压，转换为高频交流脉冲，去点亮屏幕上的LED灯条。
典型的背光电路组成部分包括：
- PFC电路 (功率因数校正电路): 提升电源功率因数，稳定高压直流母线电压（通常为+380V左右）。
- 背光PWM控制器: 通常是集成电路（如OZ9926A, OZ9928, LD7575等），是背光电路的“大脑”，负责接收主板送来的亮度控制信号，并生成驱动信号。
- MOSFET (场效应管): 作为开关管，受PWM控制器驱动，快速地接通和切断电流，是功率输出的关键元件。
- 驱动变压器: 将PWM控制器输出的低压信号进行耦合和升压，为MOSFET提供足够的驱动电压。
- 高压输出采样/反馈电路: 通常是“高压取样电阻”和“光耦”，它实时检测输出的电压或电流，反馈给PWM控制器，形成一个闭环控制，确保背光亮度稳定。
- 输出接口: 连接屏幕上LED灯条的排线或插座。
安全第一！
- 断电操作: 维修前务必拔掉电视电源线，并等待数分钟，让大电容（尤其是PFC电路的+380V滤波电容）充分放电，可以用大功率电阻（如1KΩ/5W）的两端笔去触碰电容的正负极进行放电。
- 隔离变压器: 强烈建议使用隔离变压器，它可以将市电与维修电路隔离开，有效防止因电源线接反等原因导致的触电风险。
- 防静电: 背光PWM控制器和MOSFET都很容易被静电击穿，维修时最好佩戴防静电手环，并确保工作台面接地良好。
- 使用万用表: 在测量电压和电阻时，务必选择正确的档位和量程，避免误操作损坏万用表或电路板。
第二部分：常见故障现象与初步判断
| 故障现象 | 可能的原因 | 初步判断 |
|---|---|---|
| 无光栅、无图像、无声音 (三无) | 电源板PFC电路或主电源故障，导致背光电路和主板都得不到供电。 | 测量主电源输出电压（如24V/12V）和PFC输出电压（+380V）是否正常。 |
| 无光栅、无图像，但声音正常 | 这是典型的背光电路故障。 电源板24V/12V输出正常，能点亮主板，但背光未点亮。 | 这是我们本次维修的重点，需要判断是背光驱动部分问题，还是LED灯条问题。 |
| 屏幕亮一下就灭，红灯闪烁或变为待机状态 | 过压/过流/过热保护。 背光电路检测到异常，自我保护关机。 | 需要重点检查反馈电路、输出电路和PWM控制器本身。 |
| 屏幕亮度不均匀，有竖条、黑边或局部亮暗 | LED灯条损坏（部分灯珠不亮）、排线接触不良、或输出电容性能下降。 | 可以通过单独点亮灯条或测量灯条两端电压来排查。 |
| 屏幕图像有轻微拖影或亮度异常 | 背光PWM控制器的亮度控制信号（BL-ON或PWM）异常，或反馈电路响应迟钝。 | 检查来自主板的BL-ON信号和PWM信号是否正常。 |
第三部分：系统化维修流程 (以“三无但有声音”为例)
这是最常见的背光故障,也是我们维修流程的核心。
安全准备与初步测量
- 断电放电： 拔掉电源线，给电容放电。
- 通电测量： 接通电源，用万用表测量电源板的主要输出端：
- PFC输出电压 (VPFC/VBUS): 正常值应在+380V左右，如果为0V或很低，说明PFC电路未工作，需要先修PFC电路。
- 主电源输出电压 (如24V): 正常值应有稳定的24V输出，如果为0V，说明主电源故障。
- 如果以上两个电压都正常，那么问题就锁定在背光电路本身。
寻找背光控制信号
- 找到背光PWM控制器IC： 根据电源板型号或芯片丝印，找到核心的PWM控制器（如OZ9926A等）。
- 检查使能信号：
- BL-ON / EN (Enable): 这是背光使能信号，通常来自主板，高电平有效，测量此引脚电压，正常开机时应为高电平（如3.3V或5V），如果为0V，说明主板未发出开机指令，需检查主板或连接线。
- PWM / DIM (Brightness): 这是亮度控制信号，也是来自主板的PWM脉冲信号，用万用表的直流电压档测量，通常在1V-3V之间波动，如果电压异常或为0V，说明主板亮度控制有问题。
关键点： 如果BL-ON信号正常，但PWM控制器仍然不工作，那么问题就在PWM控制器及其外围电路上。
（图片来源网络，侵删）
检查PWM控制器工作条件
- 供电脚 (VCC): PWM控制器需要正常的工作电压才能工作，这个电压通常由一个启动电阻从高压母线（+380V）降压后提供，或者由一个辅助电源供电，测量VCC引脚电压，看是否在芯片规格范围内（常见为12V-18V），如果无电压，检查供电电阻、滤波电容是否开路或短路。
- 接地脚 (GND): 确保芯片接地良好。
- 振荡脚 (RT/CT): 这两个引脚外接电阻和电容，决定了芯片的振荡频率，如果这些元件损坏，芯片可能无法起振。
检查驱动与输出电路
- 检查MOSFET：
- 测量G极电压： 在正常工作时，MOSFET的G极应有脉冲电压，可以用示波器观察，或用万用表直流档测量，应有跳变的电压。
- 测量D极和S极： 测量MOSFET是否击穿短路，用二极管档测量D-S之间，如果正反向都导通，说明MOSFET已损坏。
- 检查驱动变压器： 检查变压器初级、次级线圈是否开路或短路，可以用万用表电阻档测量。
- 检查高压输出电路：
- 测量输出电压： 在屏幕接口处测量输出到LED灯条的电压，正常工作时应有几十伏的脉冲电压（具体取决于灯条数量）。
- 检查输出电容： 检查输出端的滤波电容是否鼓包、漏液或失效，失效的电容会导致电压不稳定，引发保护。
检查反馈电路
这是导致“一亮就灭”故障的最常见原因。
- 识别取样电阻和光耦：
- 高压取样电阻： 通常是一串高阻值的精密电阻（如几百KΩ），串联在高压输出回路中，它们通过分压，将输出电压反馈给光耦。
- 电流取样电阻： 通常是低阻值的贴片电阻（如0.1Ω-1Ω），串联在MOSFET的源极回路中，它们检测输出电流，实现过流保护。
- 光耦： 通常是一个4脚的贴片元件，型号如PC817, TLP621等，它隔离了高压侧和低压侧的控制电路。
- 测量反馈点电压：
- 在PWM控制器上,通常有一个“反馈电压”输入脚（如FB或VS脚）。
- 正常状态： 电路正常工作时，这个引脚有一个稳定的直流电压（如2.5V）。
- 故障状态： 如果输出电压过高或电流过大，反馈电压会随之升高，超过芯片内部设定的阈值，芯片就会停止工作，进入保护状态。
- 排查方法：
- 断开反馈法（谨慎操作）： 在确认输出电路无短路后，可以尝试暂时断开光耦的输出端（通常是2、3脚）到PWM控制器的连接，然后通电观察，如果此时背光能正常点亮，但亮度不可调且不受控制，则100%是反馈电路的问题。
- 逐一检查元件： 如果断开反馈后背光仍然不亮，说明问题在驱动部分，如果断开后能亮，则重点检查取样电阻和光耦，取样电阻容易因功率过大而烧断阻值变大，光耦容易老化损坏。
第四部分：常见易损元件
- MOSFET: 工作在高电压大电流下，是损坏率最高的元件之一，通常是由于过压、过流或驱动不足而击穿短路。
- PWM控制器IC: 内部集成度高，工作环境恶劣，容易损坏。
- 电解电容： 尤其是PFC电路和输出端的滤波电容，长时间工作后容易鼓包、漏液、失效，导致电压不稳。
- 取样电阻： 高压取样电阻阻值会变大，电流取样电阻会烧断。
- 光耦： 老化或损坏，导致反馈信号异常。
- 驱动变压器： 线圈短路或开路。
- 保险丝和限流电阻： 在发生严重短路时，通常会熔断。
第五部分：维修案例与技巧
案例1：开机“三无”，测量24V输出正常，但屏幕不亮。
- 排查： 测量BL-ON信号，发现为0V，检查主板与电源板之间的连接线，发现排线松动，重新插好后，故障排除。
案例2：开机屏幕瞬间亮一下，然后熄灭，电源板发出“吱”的一声。
- 排查： 典型的过流保护，测量MOSFET的D-S极，发现已击穿短路，更换同型号MOSFET后，又立即烧毁，这说明驱动电路或负载有问题，检查输出端对地电阻，发现短路，拔下连接屏幕的排线，再次测量，不再短路，判断是LED灯条损坏，更换灯条后，故障排除。
案例3：屏幕亮度不均，左边亮右边暗。

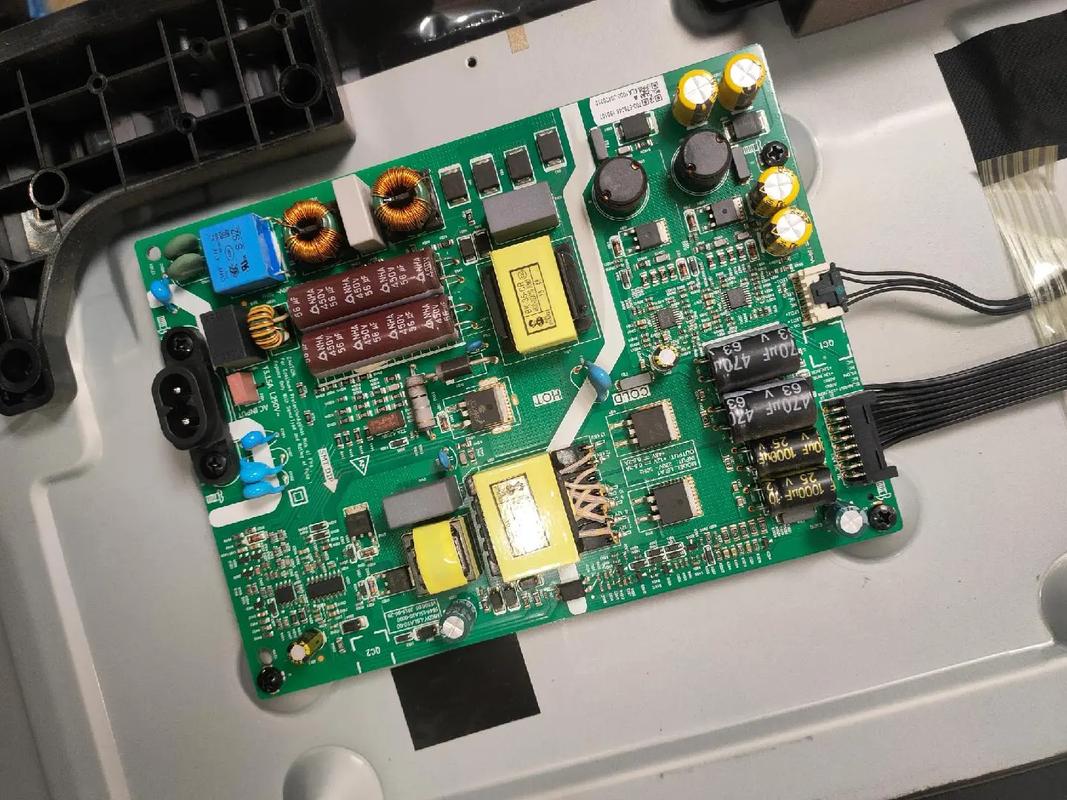

（图片来源网络，侵删）
- 排查： 拔下排线，分段测量每个灯条的电阻，发现其中一个灯条电阻无穷大（开路），导致该部分不亮，更换该灯条后，恢复正常。
维修技巧：
- 替换法： 对于不确定的元件，如电容、光耦，可以用同型号的好件替换试验，这是最直接有效的方法。
- 观察法： 维修前仔细观察电路板，看是否有明显烧焦、发黑、元件鼓包的痕迹，这能帮你快速找到故障点。
- 隔离法： 当怀疑是负载（LED灯条）导致驱动电路损坏时，先断开负载，单独驱动电源板，看是否能正常工作，这有助于区分是电源板问题还是屏幕问题。
维修创维电源板背光电路，关键在于从简到繁，逐步排查，先确认电源输入和主输出是否正常，再聚焦于背光使能信号、PWM控制器工作条件、驱动电路和反馈电路，遵循“先易后难”的原则，先检查保险丝、排线等外部因素，再深入到芯片和元件层面，只要思路清晰，胆大心细，大部分问题都可以解决，祝您维修顺利！
