ADSL 本身并不是一种“数据交换技术”，而是一种“接入技术”或“传输技术”，它定义了如何在现有的电话线（双绞线）上实现高速数据传输。
要理解 ADSL 的工作原理，就必须深入到它内部所依赖的多种核心技术，这些技术共同构成了其数据交换和传输的机制,我们可以从以下几个层面来解析：
ADSL 的基本工作原理：频分复用
这是 ADSL 技术的基石，它允许在同一根电话线上同时传输三种不同的信号,而互不干扰：
- 传统电话语音信号：频带为 0-4 kHz。
- 上行数据信号：从用户到网络中心，频带为 25-138 kHz。
- 下行数据信号：从网络中心到用户，频带为 138 kHz - 1.1 MHz。
核心思想：通过频分复用，将电话线的总带宽划分成多个独立的“通道”，每个通道传输不同类型的数据，由于这些频带在物理上是相互隔离的,所以它们可以同时工作而不会互相串扰。

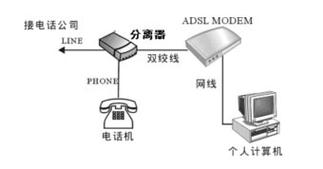

- 滤波器：在用户端和电话局端，都会安装一个POTS分离器，它的作用就是像一个交通警察，将语音信号和数据信号分离开来。
- 语音信号直接进入你的电话机。
- 数据信号进入你的 ADSL 调制解调器（猫）。
这种“非对称”的设计（下行带宽远大于上行带宽）是为了满足当时互联网应用的特点：用户下载信息（浏览网页、看视频）的需求远大于上传信息（发送邮件、上传文件）的需求。
ADSL 内部的核心数据交换技术
在划分好的频带内，数据是如何被高效、可靠地传输的呢？这就要依靠以下几种关键技术：
调制技术
调制技术是将数字信号（0和1）转换成可以在模拟线路上传输的模拟信号（波形）的过程，ADSL 主要采用两种高效的调制技术：
-
DMT (Discrete Multi-Tone，离散多音调)：
- 工作方式：这是目前 ADSL 的国际标准（G.992.1），它将整个可用频带（从 25 kHz 到 1.1 MHz）划分成 256 个子信道（或称为音调），每个子信道的宽度为 4.3125 kHz。
- 动态速率分配：DMT 的最大特点是自适应，它会实时检测每个子信道的质量（信噪比），对于质量好的信道，它可以传输更多的数据（使用更复杂的调制方式，如 64-QAM）；对于质量差的信道（受干扰大），它会减少传输的数据量（使用简单的调制方式，如 QPSK）,甚至完全关闭该信道。
- 优势：极大地提高了线路的利用率和抗干扰能力，使得 ADSL 能够适应不同长度、不同质量的老旧电话线。
-
CAP (Carrierless Amplitude/Phase，无载波幅度/相位调制)：
（图片来源网络，侵删）- 工作方式：一种较早期的技术，它将整个可用频带看作一个整体，使用两个独立的载波（一个同相，一个正交）来传输数据,通过改变它们的幅度和相位来编码信息。
- 特点：实现相对简单，但不如 DMT 灵活，无法像 DMT 那样动态地分配资源，对线路噪声更敏感，在后来的标准中逐渐被 DTM 取代。
小结：DMT 技术通过将带宽划分为大量子信道并动态分配速率，是 ADSL 高性能和稳定性的关键。
复用与纠错技术
-
ATM (Asynchronous Transfer Mode，异步传输模式) 复用：
- 在早期的 ADSL 标准中（如 G.992.1），数据在传输前被打包成一个个固定长度（53字节）的 ATM 信元。
- 这些信元被交错地放入下行或上行的数据流中传输，这种方式有利于处理不同类型的服务（如语音、数据、视频）,并确保服务质量。
- 作用：ATM 提供了一种可靠的、面向连接的复用机制，确保数据有序、无差错地传输。
-
FEC (Forward Error Correction，前向纠错)：
- 为了对抗线路中不可避免的噪声和突发错误，ADSL 采用了 FEC 技术。
- 工作方式：在发送数据时，会根据原始数据计算出一部分冗余的“校验码”一起发送，接收端收到数据后，不仅检查错误，还能利用这些校验码直接纠正一定范围内的错误,而无需请求重传。
- 优势：显著降低了因错误重传而带来的延迟，提高了传输效率,尤其是在不稳定的线路上。
ADSL 的数据交换流程（端到端）
让我们将以上技术串联起来,看一个完整的数据交换过程：
场景：用户访问一个网站（从互联网下载网页）
-
用户端 (PC -> Modem)：
- 你的电脑发出一个 HTTP 请求（一堆数字信号）。
- ADSL 调制解调器接收到这些数字信号。
-
调制与封装 (Modem)：
- 封装：数字数据可能被封装成 PPPoE（以太网上点对点协议）帧，这是宽带拨号上网的标准，这些帧可能会被进一步打包成 ATM 信元（取决于标准）。
- 调制：调制解调器使用 DMT 技术，将数据分配到 256 个子信道上，对于质量好的信道，使用高阶调制（如 64-QAM）高速传输；对于质量差的信道，使用低阶调制（如 QPSK）低速传输，加入 FEC 校验码。
-
物理传输 (电话线)：
调制后的模拟信号通过电话线传送到电话局。
-
局端 (DSLAM -> Internet)：
- 解调：在电话局的 DSLAM（数字用户线路接入 multiplexer） 设备上，信号被反向处理，DMT 解调器将各子信道的数据分离出来,还原成数字信号。
- 解封装：ATM 信元被拆解，PPPoE 帧被还原。
- 交换：DSLAM 是一个核心的交换设备，它将来自成百上千个用户的数据流进行汇聚，并根据目标地址，将数据交换到互联网骨干网，对于下行数据,它则执行相反的流程。
-
返回数据 (Internet -> PC)：
- 网站的服务器将网页数据通过互联网骨干网发送到你的电话局。
- DSLAM 将数据交换给你对应的线路。
- 数据经过调制，通过电话线传回给你的 ADSL 调制解调器。
- 你的调制解调器解调、解封装,最终将网页数据显示在你的电脑上。
ADSL 数据交换技术的特点
- 基础是频分复用：在同一根物理线路上实现了语音、上行、下行三流并行。
- 核心是 DMT 调制：通过将带宽划分为子信道并动态分配速率，实现了高速、自适应的数据传输。
- 依赖复用与纠错：使用 ATM（或后来的 PTM）进行数据复用，并利用 FEC 保证数据传输的可靠性,减少重传延迟。
- 是非对称的：下行带宽远大于上行带宽,完美匹配了早期互联网的应用模型。
- 是一种接入技术：它解决了“最后一公里”的接入问题，将用户连接到运营商的骨干网络（通过 DSLAM），其后的数据交换则由更高速率的网络设备（如路由器、交换机）完成。
虽然现在 ADSL 已逐渐被更快的 VDSL、光纤（FTTH）等技术所取代，但它的设计思想和核心技术（尤其是 DMT 调制）为后来的宽带接入技术奠定了坚实的基础。
