我将从安全第一的原则出发，详细讲解变频器的接线方法和维修流程与技巧。
（图片来源网络，侵删）
第一部分：变频器的接线方法
接线是变频器工作的基础,错误的接线轻则导致设备无法工作，重则损坏变频器或电机，甚至引发安全事故。
接线前的准备工作
- 阅读手册：最重要的一步！ 不同品牌、型号的变频器，其端子定义和接线要求可能存在差异，务必仔细阅读对应型号的《用户手册》。
- 确认电源：确保输入电源的电压、频率、相数与变频器铭牌上的要求完全一致。
- 准备工具：准备合适的螺丝刀、剥线钳、压线钳、万用表、扭矩扳手等。
- 安全准备：确保总电源已断开，并悬挂“禁止合闸，有人工作”的警示牌，使用验电笔确认变频器内部已无残留电压。

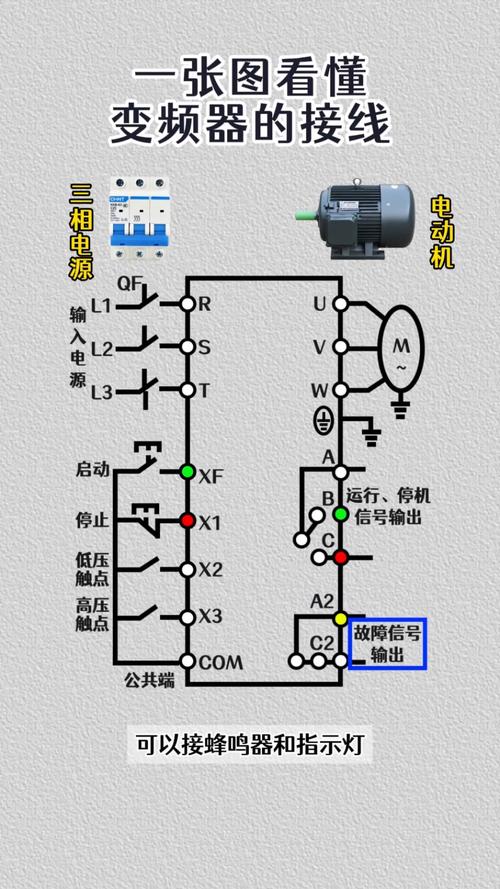

主回路接线
主回路连接强电,是变频器的动力核心，接线必须牢固、可靠。
| 端子符号 | 名称 | 接线对象 | 接线要点与注意事项 |
|---|---|---|---|
| L1, L2, L3 | 主电源输入 | 三相交流电源（380VAC） | 相序：相序错误可能导致电机反转，虽然可以参数设置反转，但正确的初始相序是良好习惯。 2. 线径：根据变频器额定电流选择合适的电缆线径，并考虑电缆长度引起的压降。 3. 接触器：建议在输入前端安装一个带隔离功能的断路器或接触器，以便在维修时完全切断电源。 |
| T1, T2, T3 | 变频器输出 | 三相异步电机 | 绝对禁止：严禁在变频器输出端（T1, T2, T3）上连接任何形式的电容、浪涌吸收器或RC滤波器，这会因高次谐波导致变频器损坏。 2. 长距离接线：当电机与变频器距离超过50米时，建议输出电缆穿金属管敷设或使用屏蔽电缆，并确保电机可靠接地，以减少电磁干扰。 3. 多电机并联：一般不推荐直接并联多个电机，应使用输出电抗器。 |
| PE | 保护接地 | 大地/设备外壳 | 必须接地：这是安全要求！必须将变频器的PE端子可靠连接到接地排或设备金属外壳。 2. 接地原则：使用尽可能粗、短的接地线，单独接地，避免与动力线共用，接地电阻应小于4Ω。 |
主回路接线示意图：
[ 三相电源 L1, L2, L3 ] ---> [ 断路器 ] ---> [ 变频器 L1, L2, L3 ]
|
V
[ 变频器 T1, T2, T3 ] ---> [ 三相电机 ]
|
V
[ 变频器 PE ] ----------------------> [ 大地/设备外壳 ]控制回路接线

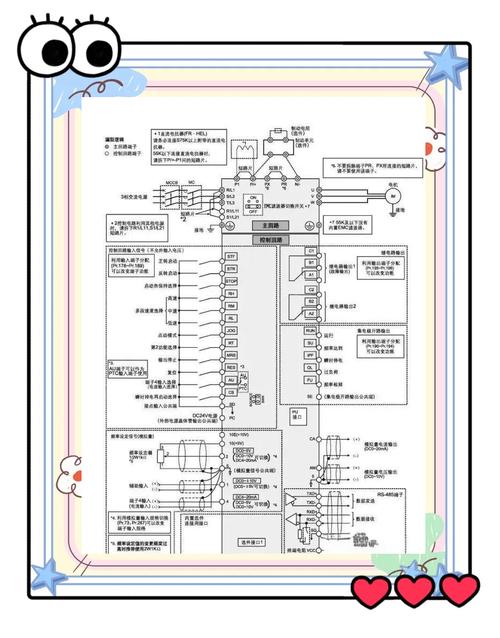

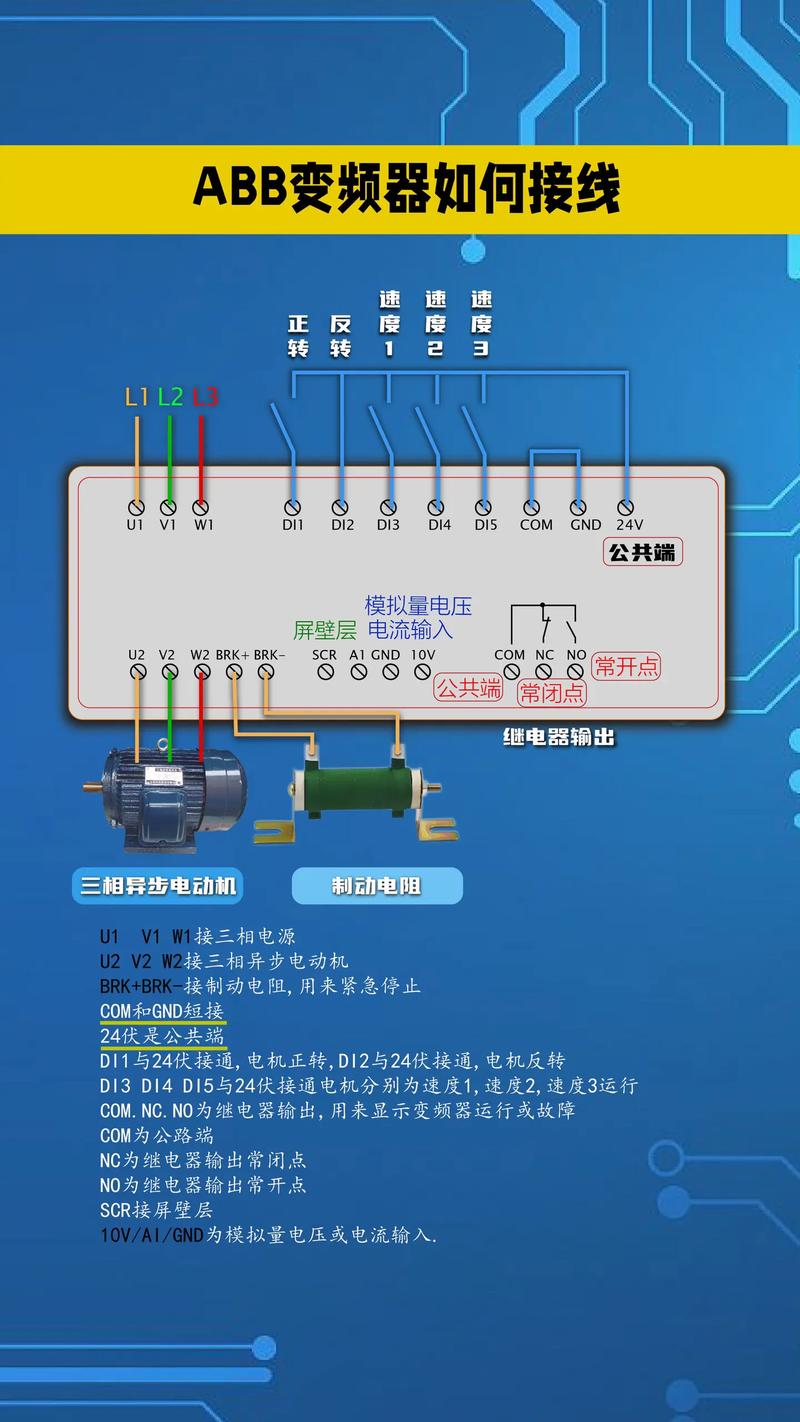

控制回路连接弱电信号,用于控制变频器的运行、频率等。强弱电分离是核心原则。
（图片来源网络，侵删）
| 端子符号/名称 | 接线对象 | 接线要点与注意事项 |
|---|---|---|
| 控制电源端子 (R, S, T 或 L, N) | 单相AC 220V电源 | 为变频器的控制板供电，通常与主电源输入是分开的，方便单相控制。 |
| 多功能输入端子 (如 FWD, REV, COM, X1, X2...) | 外部按钮、开关、PLC等 | 公共端：通常需要一个“COM”或“NC”端子作为所有外部开关的公共点（一般接24V+）。 2. 触点类型：接的是开关的干触点，即两个端子之间只是开关的通断，不带电。 3. 示例：FWD（正转）和COM端子接一个按钮，再接一个停止按钮（通常接在COM和24V-之间）。 |
| 模拟量输入端子 (如 AI1, GND, AI2) | 外部电位器、PLC的DA模块等 | 电压/电流：确认端子支持的是0-10V电压信号还是4-20mA电流信号。 2. 屏蔽：使用屏蔽双绞线，并将屏蔽层在变频器端单点接地（接GND）。 3. 接线：电位器的一端接10V，中间抽头接AI1，另一端接GND。 |
| 多功能输出端子 (如 Y1, Y2, CMO) | 指示灯、报警器、PLC等 | 类型：可以是继电器输出（可接AC/AC负载）或集电极开路输出（只能接DC负载，需外接电源）。 2. 公共端：继电器输出通常有“COM”端，集电极开路输出有“+24V”或“+10V”端。 |
| 通信端子 (如 RS485, A+, B-) | PLC、触摸屏、上位机 | 协议：确保双方使用相同的通信协议（如Modbus-RTU, Profibus等）。 2. 接线： strictly follow A+ to A+, B- to B-，必须使用双绞线。 |
控制回路接线关键原则：
- 强弱电分离：控制线（弱电）和动力线（强电）必须分开走线，最小间距20cm以上，最好穿在不同的金属管中。
- 屏蔽接地：所有模拟量和通信线缆必须使用屏蔽电缆，且屏蔽层在变频器侧单点接地。
- 避免干扰：控制线缆不宜过长，避免与主回路电缆平行捆扎。
第二部分：变频器的维修方法
变频器维修是一个系统性的工作,遵循“先外后内、先静后动、先易后难”的原则。
维修前的安全检查与故障信息收集
- 断电确认：再次确认变频器已完全断电，并等待足够长的时间（至少5-10分钟）让内部电容放电完毕。
- 观察法：
- 外观：检查是否有明显的烧焦痕迹、元件炸裂、电解液泄漏。
- 闻：是否有焦糊味、臭氧味。
- 听：在允许通电的情况下，听风扇、继电器、变压器有无异响。
- 摸：断电后，触摸散热片、功率模块等有无过热痕迹。
- 询问用户：了解故障发生时的现象（如“突然停机”、“无法启动”、“有异响”）、运行环境（温度、湿度、粉尘）、以及最近有无进行过操作或维修。
- 记录故障代码：如果变频器有显示屏，记下当前的故障代码和报警信息，这是维修最重要的线索。
常见故障分类与维修流程
上电无显示 / 无输出
| 故障现象 | 可能原因 | 检查与维修方法 |
|---|---|---|
| 电源指示灯不亮 | 输入电源问题（缺相、电压异常） 输入端子松动、断线 主回路熔断器烧断 开关电源损坏 |
用万用表测量L1/L2/L3之间电压是否正常。 检查并紧固输入端子接线。 用万用表电阻档测量熔断器是否通断，更换同规格熔断器。 测量开关电源的输出电压（如+5V, +24V等）是否正常，若不正常，需更换开关电源板或驱动板。 |
| 电源指示灯亮，但面板无显示 | 控制板供电异常 面板排线松动或损坏 显示屏损坏 主控MCU故障 |
检查控制板上的低压供电是否正常。 重新插拔或更换连接面板和控制板的排线。 用万用表测量显示屏的驱动电压，判断是否为屏体损坏。 检查主控晶振、复位电路，必要时更换主控MCU或整个控制板。 |
过流故障
这是最常见的故障之一,通常表现为OC报警、跳闸。
| 故障现象 | 可能原因 | 检查与维修方法 |
|---|---|---|
| 启动时过流 | 电机电缆相间短路或对地短路 变频器输出模块（IGBT）击穿短路 加速时间设置过短 负载过重或堵转 |
断电后：用万用表电阻档或兆欧表测量输出端子T1/T2/T3之间的电阻以及对外壳（PE）的绝缘电阻，正常应有一定阻值且三相平衡，若短路或阻值极低，则检查电缆和电机。 断电后：拆下驱动板，用万用表二极管档测量IGBT的C-E、G-E、G-C极间的特性，判断是否击穿。 检查参数，适当延长加速时间。 检查机械负载，确保电机可以自由转动。 |
| 运行中过流 | 负载突变或堵转 电机绕组匝间短路 电网电压波动过大 电流检测电路故障 |
检查负载是否平稳，有无卡死现象。 断开电机，单独空载运行变频器，若不再过流，则可能是电机问题，用万用表测量电机三相电阻是否平衡。 检查输入电压是否稳定。 检查霍尔传感器或采样电阻及相关电路。 |
过压 / 欠压故障
| 故障现象 | 可能原因 | 检查与维修方法 |
|---|---|---|
| 过压 | 减速时间设置过短，电机再生能量回馈 输入电压异常过高 制动单元或制动电阻故障 |
延长减速时间，或接入制动电阻和制动单元，将再生能量消耗掉。 检查输入电源电压。 检查制动电阻是否开路，制动模块是否短路。 |
| 欠压 | 输入电压过低或缺相 输入端子松动 整流桥损坏 主回路电解电容容量下降或失效 |
测量输入电压是否正常，检查有无缺相。 紧固输入端子。 用万用表二极管档测量整流桥的六个二极管是否正常。 测量主回路电容两端的直流电压是否稳定，或用电容表测量其容量是否在标称值的80%以上。 |
其他常见故障
- 过热：检查散热风扇是否运转、通风口是否堵塞、散热片是否脏污、负载是否过大。
- 接地故障：检查电机电缆对地绝缘、电机绕组对地绝缘、变频器输出模块是否有轻微漏电。
- 通讯故障：检查波特率、站号等参数是否设置正确；检查接线是否正确（A+/B-）；检查终端电阻是否匹配；用示波器查看信号波形是否正常。
维修后的测试
维修完成后,必须进行系统测试，确保设备恢复正常且安全。
（图片来源网络，侵删）
- 空载测试：
- 断开电机,只接变频器。
- 上电,设置基本的电机参数（如电机额定功率、电压、电流、频率等）。
- 进行点动、正反转、加减速等操作，观察面板显示是否正常，有无异常声音或报警。
- 带载测试：
- 连接电机,但先让电机在轻载或空载下运行。
- 逐步增加负载,观察电流、频率、电压等参数是否稳定，运行是否平稳。
- 测试各种保护功能（如过流、过压、过载）是否有效。
- 接线是基础：严格按照手册操作，牢记“强弱电分离、可靠接地”的原则。
- 安全是红线：任何维修工作，断电、验电、放电是铁律。
- 维修是系统活：从故障代码和现象入手，由外到内，逐步排查，善用工具（万用表是必备）。
- 经验是财富：每一次维修都是学习和积累的过程，建立维修笔记，总结经验教训。
希望这份详细的指南能对您有所帮助！
