开关电源维修的核心思路与安全须知
在动手之前,请务必牢记:

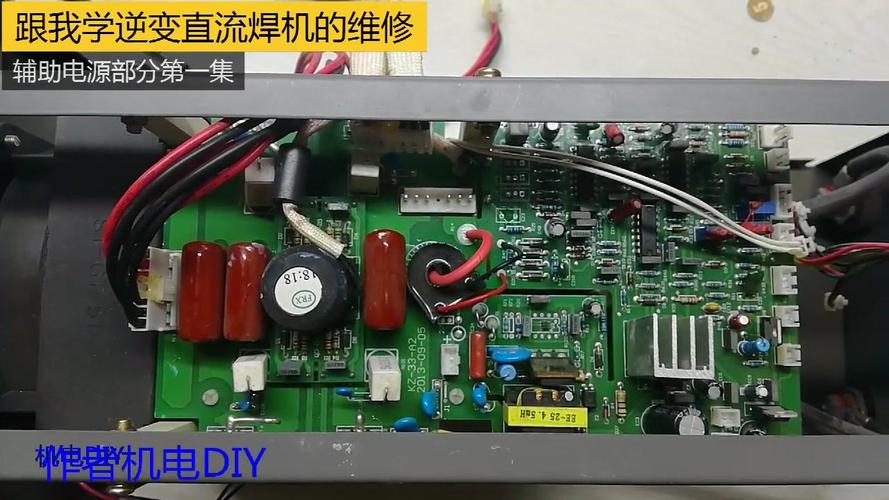

(图片来源网络,侵删)
-
安全第一!
- 断电操作:在进行任何检查前,务必拔掉电源插头,并等待大容量滤波电容(通常是体积最大的那个)上的电压完全放电完毕。
- 隔离变压器:强烈建议使用隔离变压器,它可以将设备与市电电网隔离,防止因电源板“热地”带电而触电,也方便使用示波器等仪器测量。
- 禁止短路:不要用万用表表笔或导线随意短接电路板上的元件,这会损坏其他部分。
-
维修思路:先外后内,先易后难
- 先外后内:先检查外部接线、保险丝、输入/输出电压。
- 先易后难:先检查最容易出问题的部分,如保险丝、启动电阻、功率管、反馈电路等,而不是一上来就拆所有元件。
-
核心工作原理 开关电源就是通过控制一个高速开关管(如MOSFET或IGBT)的“开”和“关”时间,来改变能量传递的比例,从而将不稳定的输入电压(如AC 220V)转换成稳定的输出电压(如DC 24V),这个过程由PWM(脉冲宽度调制)芯片控制。
24V开关电源维修步骤详解
第1步:外观检查与初步判断
- 闻:靠近电源闻一闻是否有焦糊味或臭氧味。
- 看:
- 保险丝:观察电源板上的保险丝(通常在输入端)是否熔断,如果保险丝发黑或熔断,说明后级电路存在严重短路。
- 电容:查看电解电容是否有鼓包、漏液、顶部“防爆阀”突出等现象。
- 电阻:检查电阻是否有烧焦、发黑的痕迹,特别是功率较大的电阻。
- 功率管:查看开关管(MOSFET)是否有炸裂、烧毁的痕迹。
第2步:静态电阻测量(断电)
这是判断有无短路的关键步骤,也是维修中最常用、最安全的一步。

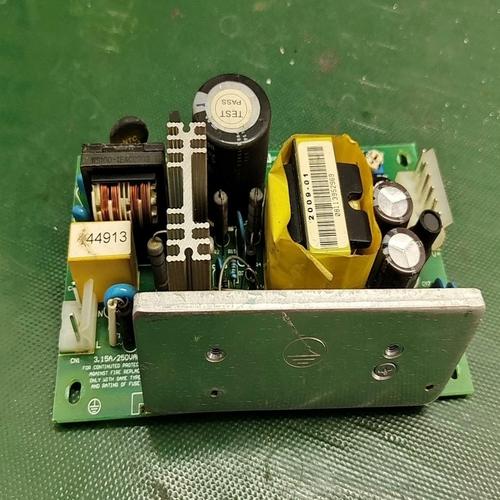

(图片来源网络,侵删)
-
测量输入端电阻:
- 将万用表调到二极管档或电阻档。
- 红表笔接电源板上的“L”(火线)或“N”(零线)输入端子,黑表笔接直流输出的“+”端。
- 正常情况下,会测到一个正向压降(约0.3V~0.7V)和一个反向无穷大,这个通路是整流桥和启动电阻等。
- 如果正反向电阻都为0或非常小,说明输入端或后级电路存在严重短路。
-
测量关键元件的对地电阻:
- 测量功率管(MOSFET)的D极(漏极)和S极(源极)对地电阻:
- 将万用表调到二极管档。
- 红表笔接S极,黑表笔接D极,正常会有一个二极管的压降(约0.4V~0.6V)。
- 反过来,黑表笔接S极,红表笔接D极,应该显示“OL”或无穷大。
- 如果正反向电阻都很小或为0,说明功率管已击穿短路,这是最常见的故障之一!
- 测量输出整流二极管(或同步整流MOSFET)对地电阻:
检查其是否短路,如果输出端短路,也可能导致功率管损坏。
- 测量功率管(MOSFET)的D极(漏极)和S极(源极)对地电阻:
第3步:通电动态测试(通电)
⚠️ 警告:此步骤有一定风险,建议在确认无明显短路后,或使用隔离变压器、在输出端接上假负载(如汽车灯泡)的情况下进行!

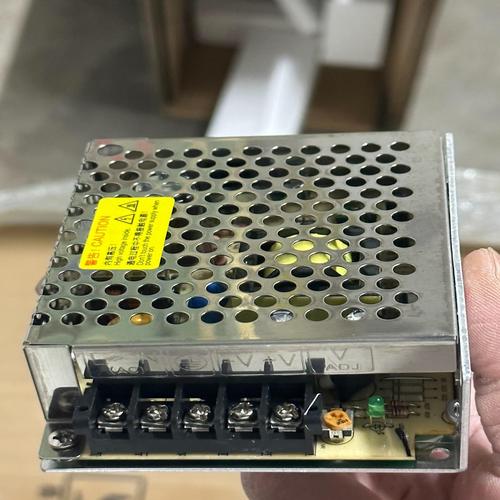

(图片来源网络,侵删)
- 准备:在输出端接一个合适的假负载(例如一个24V/10W的汽车灯泡),避免空载电压过高。
- 测量关键点电压:
- 300V直流电压:通电后,用万用表测量大容量滤波电容(C1)两端的电压,正常情况下,应该是市电电压的峰值,即
220V * √2 ≈ 310V左右,如果没有这个电压,说明前级整流滤波电路有问题。 - VCC供电电压:测量PWM控制芯片(如UC384x, TL494等)的VCC引脚,在刚通电的瞬间,这个引脚应该有一个启动电压(由启动电阻提供,通常在10-20V),然后如果电源能正常工作,这个电压会由辅助绕组维持,如果VCC电压没有或过低,芯片不工作,电源就无法启动。
- 输出电压:测量输出端,看是否有24V电压输出。
- 300V直流电压:通电后,用万用表测量大容量滤波电容(C1)两端的电压,正常情况下,应该是市电电压的峰值,即
第4步:根据现象判断故障点
| 故障现象 | 可能原因 | 检查与维修方法 |
|---|---|---|
| 保险丝熔断 | 后级严重短路(如功率管、整流桥、输出电容短路) 输入电压异常 |
用万用表二极管档测量功率管D-S极、整流桥、输出电容是否短路,找到短路元件并更换。 检查输入电压是否正常。 |
| 保险丝完好,但无输出电压 | 启动电路故障 PWM控制芯片损坏 反馈电路故障 功率管开路损坏 |
检查启动电阻是否开路。 测量芯片VCC脚有无电压,若无,检查启动电路;若有,可能芯片损坏。 检查光耦、稳压二极管(如TL431)、取样电阻等是否正常。 测量功率管G极有无驱动脉冲,若无,驱动电路或芯片有问题;若有,则功率管可能开路。 |
| 输出电压偏低 | 输入电压不足 负载过重 反馈电路取样异常 滤波电容容量下降 |
测量输入端电压是否正常。 断开假负载,测量空载电压是否恢复正常。 检查光耦、TL431、取样电阻的阻值是否变值。 更换输出端的大容量滤波电容。 |
| 输出电压偏高 | 反馈电路开路 PWM控制芯片损坏 |
重点检查光耦的4脚是否开路,TL431是否损坏。 更换PWM控制芯片。 |
