重要声明：安全第一！
在进行任何操作之前,请务必注意：

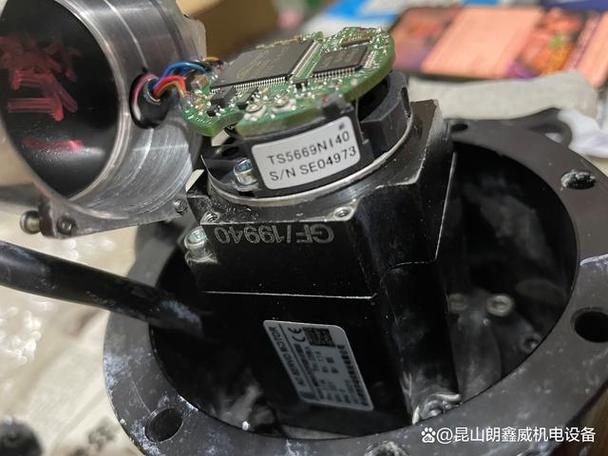

（图片来源网络，侵删）
- 高压危险：伺服驱动器内部有高压电容，即使断电后，电容中仍可能储存有致命的电量，维修前必须对电容进行放电操作。
- 专业资质：伺服维修需要专业的电子知识和维修经验，如果您不具备相关技能，强烈建议将设备送回原厂或专业的维修服务中心,以免造成设备进一步损坏或人身伤害。
- 断电操作：所有维修步骤都必须在驱动器完全断电并确认电容放电完毕后进行。
第一步：故障现象与初步判断
当安川伺服驱动器发生短路时,通常会表现出以下一种或多种现象：
- 上电无反应：驱动器指示灯不亮,风扇不转。
- 上电后立即报错：最常见的是 “AL.01” (主回路过电流) 或 “AL.02” (再生过电流),这是驱动器内部检测到异常大电流后启动的保护机制。
- 上电后输入断路器/保险丝立即烧毁：这是最严重的短路表现,表明主回路存在对地或直流母线的直接短路。
- 驱动器内部有焦糊味或可见烧毁痕迹：这是最直观的故障证据。
第二步：准备工作与安全措施
-
工具准备：
- 万用表（必备,最好带二极管档和电容档）
- 示波器（高级诊断用）
- 绝缘螺丝刀、镊子、电烙铁、吸锡器等焊接工具
- 高压绝缘手套和护目镜
- 大功率电阻（用于放电,如水泥电阻）
-
安全操作：
- 将驱动器从设备上拆下,放置在防静电工作台上。
- 确保电源线已完全断开。
- 关键步骤：电容放电，使用万用表的电压档测量直流母线（P和N端子）之间的电压，确认是否已降至0V，如果仍有电压，使用大功率电阻（5W/10kΩ）的正负表笔分别接触P和N端子，进行放电。切勿直接用螺丝刀等金属工具短接放电！ 这会产生巨大电火花,损坏电容和电路板。
第三步：故障定位与排查（由外到内，由简到繁）
短路故障通常发生在主回路功率部分,请按照以下顺序进行排查：

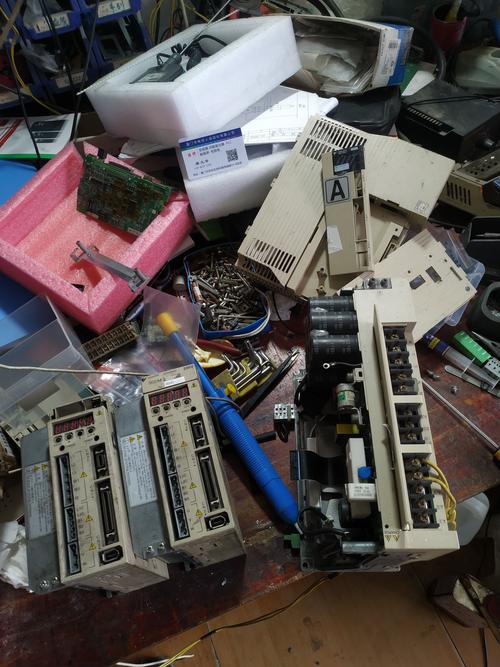

（图片来源网络，侵删）
外部线路检查（排除外部因素）
在拆解驱动器之前,首先要确认短路不是由外部原因引起的。
- 电机线：检查电机线缆是否破损、短路或对地短路，用万用表电阻档测量电机线三相（U, V, W）之间以及任意相与屏蔽层/地线之间是否短路。
- 动力电源线：检查输入电源线（L1, L2/N, PE）是否对地短路。
- 制动单元/电阻：如果驱动器外接了制动电阻，检查其是否短路，断开制动电阻连接，再次上电测试，如果故障消失,则问题在制动电阻或其连接线上。
驱动器内部主回路检查
如果排除外部原因，则问题在驱动器内部,主回路是重点检查区域。
关键部件：整流桥、IGBT模块、主回路电容
A. 整流桥 检查
（图片来源网络，侵删）
整流桥的作用是将交流电转换为直流电,它是短路的高发区之一。
- 方法：使用万用表的二极管档。
- 测量：
- 将红表笔接整流桥的“+”输出端（P+），黑表笔依次测量三个交流输入端（L1, L2, L3），正常情况下，应有一个二极管的压降（约0.4-0.8V）。
- 将黑表笔接整流桥的“-”输出端（N-），红表笔依次测量三个交流输入端（L1, L2, L3），同样,应有一个二极管的压降。
- 判断：如果测量到任何两个引脚之间存在短路（电阻为0或压降为0）,则整流桥已损坏。
B. IGBT模块 检查
IGBT模块是逆变部分的核心，负责将直流电转换为可变频率的交流电来驱动电机,它是驱动器中最容易损坏的部件。
- 方法：使用万用表的二极管档或电阻档。
- 测量：
- IGBT模块通常有六个主端子：P, U, V, W, N, P（或P1, P2），其中P和N是直流母线端，U, V, W是输出端。
- 测量P/N与U/V/W之间：将红表笔接P，黑表笔分别接U, V, W，应测得一个二极管的压降，再将黑表笔接N，红表笔分别接U, V, W，也应测得一个二极管的压降,这是IGBT模块内部的续流二极管。
- 测量U/V/W之间：用电阻档测量U, V, W三相输出端之间，正常情况下应该是无穷大（开路）。
- 判断：如果发现P与U/V/W之间、N与U/V/W之间存在短路，或者U/V/W三相之间存在短路，则IGBT模块已损坏，这是最常见的短路故障原因。
C. 主回路电容 检查
主电容用于储存和平滑直流电压，短路概率相对较低,但仍需检查。
- 方法：使用万用表的电容档或电阻档。
- 测量：
- 电容档：可以直接测量其容量，并与驱动器型号标称的容量对比,偏差过大则需更换。
- 电阻档：用高阻值档（如R*10k）测量P和N之间的电阻，正常情况下，充电指针会先摆动然后回到无穷大，如果指针直接指向0或阻值很小,说明电容已击穿短路。
驱动板与控制板检查
主回路的短路有时会烧毁驱动IGBT的驱动板,甚至进一步损坏主控板。
- 驱动板检查：驱动板上的光耦、电阻、三极管等元件是为IGBT提供触发和保护的信号，IGBT短路时，巨大的电流会瞬间击穿这些脆弱的元件，需要仔细观察是否有烧黑、炸裂的元件，并用万用表测量相关芯片（如光耦、IC）的引脚是否短路。
- 主控板检查：如果故障非常严重，导致主回路保险丝烧毁，并且有明显的烟雾或焦味,可能需要检查主控板是否也受到了影响。
第四步：更换损坏元件与修复
-
购买配件：
- 根据驱动器的型号（如Σ-7系列、Σ-V系列等）,确定整流桥和IGBT模块的具体型号。
- 尽量购买原厂或质量可靠的替代品,劣质配件可能导致维修后再次损坏。
-
焊接与更换：
- 使用热风枪或电烙铁小心地拆下损坏的元件，注意IGBT模块和散热器之间通常有导热硅脂,清理干净。
- 在安装新元件前，务必检查驱动板上的相关驱动电路是否完好，如果驱动电路不正常，更换新的IGBT后,通电瞬间会再次将其烧毁。
- 涂上新的导热硅脂，按照原位安装新元件，并确保螺丝紧固到位,以保证良好的散热。
第五步：修复后测试
修复后，千万不要立即带电机测试！必须遵循以下步骤：
-
空载测试：
- 将驱动器与电机断开连接。
- 只连接控制线和电源线。
- 在驱动器参数中，将电机代码设为“0”或一个不存在的代码,让驱动器工作在无电机模式。
- 上电，观察驱动器是否还会报“AL.01”或“AL.02”错误，如果不再报错,说明主回路短路问题已解决。
-
带电机测试（谨慎操作）：
- 空载测试通过后,连接上电机。
- 将电机参数恢复正确。
- 先进行JOG（点动）模式测试，使用非常低的速度，观察电机是否平稳运行,驱动器是否正常。
- 确认一切正常后，再逐步提高速度,进行正常模式测试。
常见安川伺服短路故障点总结
| 故障部件 | 故障原因 | 检测方法 | 更换要点 |
|---|---|---|---|
| IGBT模块 | 过流冲击、老化、过热、驱动电路异常 | 二极管档测P/N与U/VW间是否短路，测U/VW三相间是否短路 | 必须同时检查驱动板，否则新模块会再次烧毁。 |
| 整流桥 | 电源电压异常、老化、后续电路短路导致反向击穿 | 二极管档测六个引脚间的二极管特性是否正常 | 更换时注意安装方向和力矩。 |
| 主电容 | 老化、过压、质量问题 | 电容档测容量，电阻档测充放电特性 | 更换时注意正负极和耐压值。 |
| 驱动板 | IGBT短路反烧、光耦/IC击穿 | 目视检查烧毁痕迹，万用表测芯片引脚对地/电源是否短路 | 更换损坏的驱动IC或光耦，需与原型号兼容。 |
| 电机线/外部 | 电机线短路、电机绕组短路、接地不良 | 断开外部连接，单独测量电机线/电机三相电阻 | 排除外部因素，保护驱动器。 |
希望这份详细的指南能对您有所帮助，再次强调，如果您对任何步骤感到不确定,请寻求专业人员的帮助。
