维修前的基本原则与准备工作
在开始任何维修工作之前,请务必牢记以下几点：

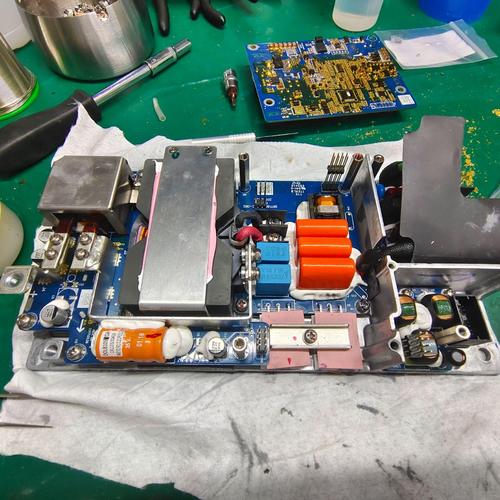

（图片来源网络，侵删）
-
安全第一，生命至上！
- 高压危险！ 射频电源内部存在高压直流电（如几百伏甚至几千伏），即使电源已关闭，滤波电容中仍可能储存有致命的电荷，在操作前，必须对高压电容进行彻底放电。
- 断电操作： 维修前务必切断电源,并拔掉电源线。
- 使用绝缘工具： 使用带有绝缘手柄的工具,并佩戴绝缘手套。
- 单手操作： 在测量高压点时，尽量用单手操作，另一手放在背后,以减少电流通过心脏的风险。
-
熟悉设备
- 仔细阅读设备的用户手册和维修手册（如果有的话），手册中通常包含电路图、方块图、测试点和关键参数。
- 了解设备的基本工作原理：AC-DC转换、PFC（功率因数校正）、DC-DC逆变器、射频匹配网络、功率检测与反馈控制等。
-
准备好工具和仪器
- 基础工具： 螺丝刀、钳子、焊台、吸锡器、万用表。
- 关键仪器：
- 示波器： 观察开关管驱动波形、PWM控制波形、RF振荡波形等,必不可少。
- 可编程/可调直流电源： 用于给待测板卡（如控制板）安全上电,排查短路和故障点。
- 射频功率计： 用于最终验证维修效果,测量实际输出功率。
- 频谱分析仪： 用于分析RF信号的频谱纯度，检查是否有杂散、谐波等问题（高级维修）。
- 负载： 维修时需要一个匹配的假负载来代替等离子体或反应腔,用于安全测试电源的输出能力。
系统性故障排查步骤
遵循“从外到内，从简到繁，从电源到负载”的原则进行排查。
（图片来源网络，侵删）
第一步：用户现象分析与初步检查
-
询问用户：
- 设备出现故障前有什么异常现象？（如异响、异味、打火、功率下降等）
- 故障是突然发生还是逐渐出现的？
- 最近是否有过搬运、维修或更换其他部件？
-
目视检查（关机状态下）：
- 检查电源线、保险丝是否完好。
- 打开机箱，观察内部是否有明显的烧毁痕迹、元件变色、爆裂、电容鼓包、PCB板烧黑。
- 检查风扇是否被灰尘或异物堵塞。
- 检查所有连接器、电缆是否牢固,有无松动或氧化。
第二步：电源部分检查（AC-DC & PFC）
这是射频电源的能量来源,也是最容易出现故障的部分。
-
输入端检查：
（图片来源网络，侵删）- 用万用表电阻档测量输入端L、N线之间的电阻，正常情况下，应有一个较小的阻值（由启动电阻和PFC电路决定），如果阻值很小或为0,说明存在严重短路。
- 检查输入整流桥是否击穿短路。
-
PFC（功率因数校正）电路检查：
- PFC电路通常由一个 boost（升压）拓扑构成，将整流后的不稳定直流电变成一个稳定的、较高的直流电压（如380V-400V）。
- 检查PFC开关管（如MOSFET）、升压二极管、PFC电感是否损坏。
- 检查PFC控制芯片（如常见的NCP1653, UCC28060等）及其周边的电阻、电容。
- 用示波器观察PFC输出电压是否稳定,以及PFC开关管的驱动波形是否正常。
-
主电源检查：
- PFC之后的主电源通常是一个LLC或移相全桥等拓扑，用于生成给后级RF功放供电的低压直流电（如12V, 24V, 48V等）。
- 检查该级的开关管、变压器、输出整流二极管/同步整流MOSFET。
- 检查输出电压是否在正常范围内。
第三步：射频功率级检查（RF Amplifier）
这是将直流电转换成射频信号的核心部分。
-
末级功放管检查：
- 这是最高故障率的部件之一，功放管（如LDMOS, GaN FET）非常昂贵且脆弱，容易因过压、过流、过热或VSWR（驻波比）失配而烧毁。
- 静态测量： 用万用表二极管档测量功放管的三个极（栅极G、漏极D、源极S）之间的PN结特性，判断是否击穿或开路，注意：有些管子内部有保护二极管，测量结果与普通三极管不同,需参考具体型号的数据手册。
- 动态观察： 在给驱动信号的情况下，用示波器观察漏极的电压波形，看是否有削顶、振荡等异常。
-
驱动级检查：
- 驱动级为末级功放管提供合适的激励功率和波形。
- 检查驱动芯片或分立元件（三极管）是否正常。
- 用示波器观察驱动输出到功放管栅极的波形，其幅度、频率、形状应符合要求。
-
偏置电路检查：
- 偏置电路为功放管提供正确的工作点。
- 检查栅极负压偏置电路和漏极正压偏置电路是否正常工作,电压值是否准确。
-
RF匹配网络（Matching Network）检查：
- 匹配网络用于将功放管的输出阻抗（通常是低阻）转换为50欧姆，以匹配后续的传输线和负载,它由电感和电容组成。
- 检查其中的电容是否失效、击穿或变值，电感是否开路或短路,这是仅次于功放管的易损件。
- 打火现象： 如果匹配网络有元件损坏或参数漂移，会导致严重失配，功率反射回来，轻则打火，重则瞬间烧毁功放管,检查匹配元件和传输线上是否有烧黑的痕迹。
第四步：控制与保护电路检查
-
控制板检查：
- 检查MCU或DSP主控芯片、PWM控制器、通信接口芯片（如RS485, Ethernet PHY）等。
- 检查晶振、复位电路是否正常。
- 检查各路参考电压、反馈信号（如电压反馈、电流反馈、功率反馈）是否正常。
-
保护电路检查：
- 射频电源有过压、过流、过热、VSWR、欠压等多种保护。
- 如果电源一开机就保护,很可能是保护电路本身误动作或其检测到的故障信号是真实的。
- 需要逐一排查导致保护电路触发的原因,检查VSWR检测电路的检波二极管和运放是否正常。
Pioneer射频电源常见故障分析
| 故障现象 | 可能原因 | 排查思路 |
|---|---|---|
| 完全无显示，无法开机 | 保险丝熔断 输入整流桥损坏 PFC电路开关管击穿 主电源开关管击穿 前级电源电路严重短路 |
更换同规格保险丝，若再次熔断，则说明后级有短路。 测量整流桥正反向电阻。 测量PFC MOSFET D-S极电阻。 逐步断开各级电源，缩小短路范围。 |
| 有显示，但无RF功率输出 | RF功放管损坏 驱动级无输出或输出异常 偏置电路故障 RF匹配网络故障 保护电路动作（如VSWR保护） 控制板软件/硬件故障 |
重点检查末级功放管。 用示波器追踪驱动信号路径，从控制板到功放管栅极。 测量偏置电压是否正常。 检查匹配网络电容是否失效、电感是否开路。 查看面板故障代码，判断是哪种保护。 检查控制板发出的使能信号和功率设定信号。 |
| RF功率不稳定或下降 | 功放管性能老化 某个元件（如电解电容）性能变差 反馈环路不稳定 散热不良（风扇、散热器） 负载阻抗变化 |
测量功放管的关键参数，看是否在容差范围内。 检查电源部分的滤波电容，特别是PFC输出和主电源输出的大电容。 用示波器观察反馈信号的波形，看是否有振荡。 清理风扇灰尘，检查散热器温度。 检查负载（如等离子体）是否稳定。 |
| 出现打火现象 | RF匹配网络严重失配 匹配网络元件损坏 传输线或接头接触不良、污染 功放管内部打火 |
这是最常见的原因，重点检查匹配网络。 检查电容是否被高压击穿，电感是否匝间短路。 清洁并重新拧紧所有RF接头。 功放管损坏时也可能导致内部打火。 |
| 通信失败 | 通信线缆接触不良或断线 通信接口芯片损坏 通信协议或地址设置错误 |
检查并更换通信线缆。 检查控制板上的RS232/RS485/网口芯片及其外围电路。 确认上位机和设备的通信参数设置是否一致。 |
总结与建议
- 先软后硬： 对于智能设备，先尝试恢复出厂设置或更新固件,排除软件问题。
- 先电源后功放： 电源是基础，如果电源电压不稳或纹波过大,后级功放工作肯定不正常。
- 先静态后动态： 先在断电状态下测量电阻、判断好坏,再通电用示波器等仪器动态观察波形。
- 模块化替换： 如果有同型号的备件板卡（如驱动板、控制板）,采用替换法可以快速定位故障模块。
- 记录与总结： 详细记录每次维修的过程、测量数据、更换的元件，这有助于形成经验,提高未来维修的效率。
再次强调： 如果您没有相关的电子维修经验和专业的测试仪器，强烈建议不要自行维修，Pioneer射频电源结构复杂，电压高，稍有不慎就可能造成设备进一步损坏，甚至危及人身安全，最可靠的方式是联系Pioneer官方售后服务或专业的第三方维修公司。
