核心摘要：能否替代？
答案是：完全可以。 伺服系统作为标准化的工业产品，其核心功能（位置、速度、转矩控制）是相通的，只要经过详细规划和谨慎实施，用其他品牌（如三菱、安川、台达、西门子、汇川等）的伺服系统替代松下是完全可行的，并且这在很多设备改造、成本优化或备件采购困难的情况下是必要的选择。

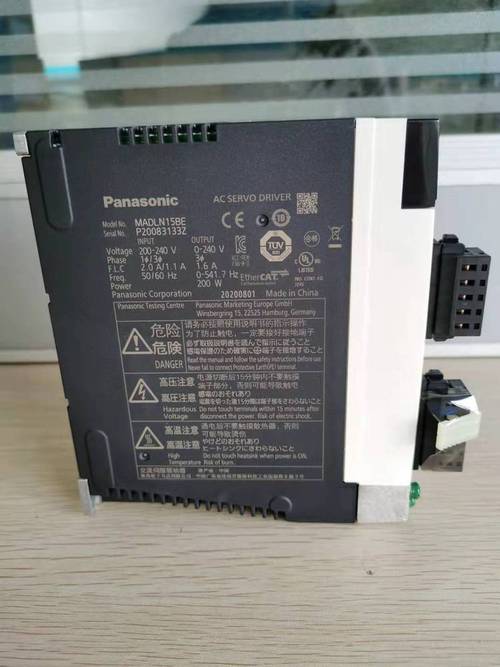

（图片来源网络，侵删）
这不是一个简单的“拆A装B”的过程，而是一个系统性的工程，成功的关键在于详细的规划和周密的测试。
第一步：替代前的可行性分析与规划
在动手之前，必须做好充分的准备工作,这是整个替代项目成功的基础。
明确替代原因
首先要想清楚为什么要替代松下伺服？
- 成本原因： 新品牌（如台达、汇川）的伺服系统在同等性能下价格更具优势。
- 备件供应： 原设备老旧，松下备件采购周期长、价格高,或已停产。
- 技术升级： 希望利用新品牌伺服的更高性能、总线协议（如EtherCAT）或更优的控制算法。
- 系统集成： 整个设备或产线统一采用其他品牌的PLC或控制系统,为了统一平台而更换。
明确原因有助于后续在选型和实施时做出正确决策。

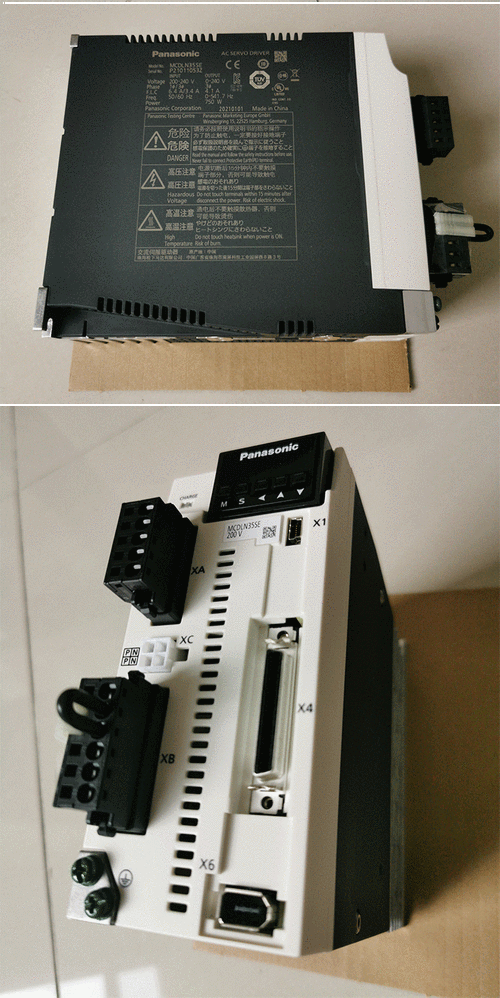

（图片来源网络，侵删）
核心参数对比与选型
这是最关键的一步，你需要像“翻译”一样，将松下伺服的参数“翻译”成新品牌的参数。
| 参数类别 | 松下常用型号/概念 (示例) | 新品牌需要关注的对应点 | 说明 |
|---|---|---|---|
| 机械匹配 | 电机型号： 如 MDDA/MDDA 系列 | 选择相容电机： 找出功率、转速、扭矩匹配的型号 | 这是最基础的，新电机的额定扭矩、峰值扭矩、额定转速必须大于或等于原电机，以满足负载需求。 |
| 驱动器匹配 | 驱动器型号： 如 MDDA/MDDA 对应的驱动器 | 选择相容驱动器： 功率、电流、控制模式 | 驱动器的输出电流必须大于等于电机的额定电流，控制模式（位置、速度、转矩）必须支持。 |
| 供电电源 | AC 200V / 400V | 确认输入电压： AC 220V, 380V, 400V, 480V等 | 确保新驱动器的输入电压与现场电源一致。 |
| 控制信号 | 脉冲+方向 / 正转/反转/报警 | 确定控制接口： 1. 脉冲+方向 2. 模拟量 3. 总线协议 | 这是与PLC/控制器连接的关键，如果原系统用脉冲控制，新驱动器必须支持脉冲输入。 |
| 反馈装置 | 编码器类型： 绝对值编码器 (20-bit, 17-bit) | 确认编码器协议： 增量式 / 绝对值式 / 串行协议 (如BiSS, Hyperface) | 如果使用绝对值编码器，新驱动器必须能识别该编码器协议，如果协议不兼容，可能需要更换电机或使用协议转换模块。 |
| 通信协议 | 内置/MAXP (松下总线) | 选择总线协议： EtherCAT, PROFINET, CANopen, Modbus TCP等 | 如果原系统使用松下自己的总线，且PLC不支持，这是替代的重点和难点，通常需要更换支持主流总线的PLC或适配器。 |
| I/O信号 | 控制信号： 伺服ON, 伺服报警, 位置到达, 零速检测等 | 确认I/O点定义： 确保新驱动器有对应的输入/输出端子 | 这些是安全联锁和状态指示信号，必须一一对应，重新接线。 |
软件与编程兼容性
- PLC/控制器程序： 如果原系统使用脉冲控制，PLC中的PULS (PLS) 指令、DIR (DIR) 指令、ZRN (原点回归) 指令、POS (定位) 指令等，在新系统中通常可以复用，但参数设置（如脉冲当量、加减速时间）需要根据新伺服的电子齿轮比重新计算。
- 总线控制： 如果更换为总线控制（如EtherCAT），则PLC程序需要彻底改变，需要配置从站（伺服驱动器）、映射PDO（过程数据对象）、配置SDO（服务数据对象）等，工作量较大,但性能和接线优势巨大。
- 调试软件： 准备好新品牌的调试软件（如三菱的MELSOFT-G伺服，安川的MOTOSHOP，台达的ASDA-Soft）。
第二步：实施步骤与注意事项
制定详细方案
基于第一步的分析，制定一份详细的替代方案,包括：
- 设备清单（旧件型号、新件型号、数量）
- 硬件接线图（需要根据新驱动器I/O重新绘制）
- PLC程序修改计划
- 调试步骤和安全预案
硬件安装与接线
- 物理安装： 确保新驱动器和电机的安装尺寸、孔位匹配，如果不匹配,可能需要制作安装支架。
- 动力线接线： 严格按照新驱动器的说明书连接U/V/W主电源线和制动电阻。注意相序！
- 控制线接线： 这是错误高发区，务必根据新方案，逐一连接：
- PLC到驱动器的控制信号线（脉冲、方向、报警清除等）。
- 驱动器到PLC的反馈信号线（定位完成、报警等）。
- 编器器电缆（如果是分离式电缆，务必接对）。
- 安全回路（如伺服ON、急停）的接线。
强烈建议： 在接线前，先给所有线缆做好标签，注明其来源和去向,避免混乱。
参数设置与调试
这是技术难度最高的环节,务必小心谨慎。

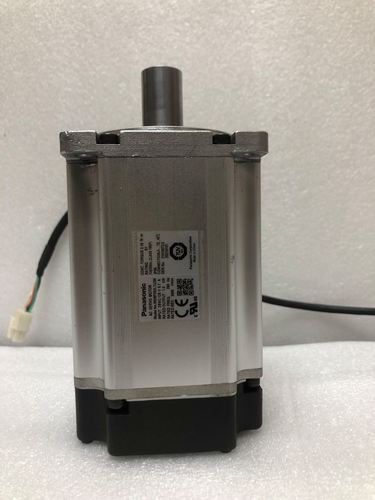

（图片来源网络，侵删）
-
驱动器基本参数设置：
- 控制模式： 设置为与原系统一致的模式（通常为位置控制模式）。
- 电子齿轮比： 这是核心！ 需要根据新伺服的分辨率和系统需要的脉冲当量来计算，公式通常为：
电子齿轮比 = (电机编码器分辨率 × 每转脉冲数) / (丝杠导程 × 1000)(根据具体单位调整) - 输入/输出信号选择： 将驱动器端子功能配置为与接线一致的功能，将SON端子配置为“伺服使能”。
- 安全参数： 设置软限位、硬限位、过载保护等参数。
-
电机参数自动调谐：
- 在驱动器中执行“自动增益调整”或“参数自整定”功能，这能让驱动器自动识别电机负载特性，计算出最优的控制参数（P、I、D增益）。
- 注意： 如果负载惯量与电机惯量之比过大，自动调谐可能效果不佳,需要手动调整。
-
PLC程序修改与验证：
- 原点回归： 首先测试原点回归功能，确保原点减速、原点信号、搜索速度等参数在PLC和驱动器中设置正确。
- 点动运行： 使用JOG模式，测试电机正转、反转、速度是否正常。
- 单段定位： 执行一个简单的定位指令，观察运动是否平稳、定位是否准确,用示波器或PLC监控脉冲输出是否正常。
- 程序联调： 逐步运行整个加工程序，观察是否有报警、过冲、振动、定位不准等问题。
性能优化与测试
- 手动调整PID： 如果自动调谐后仍有振动或响应过慢，可以手动微调P、I、D参数,直到达到最佳效果。
- 极限测试： 在安全的前提下，测试最高速度、最大加减速,确保系统在各种工况下都稳定可靠。
- 长时间运行测试： 让设备连续运行数小时,检查电机和驱动器的温升是否在正常范围内。
第三步：常见挑战与解决方案
| 挑战 | 可能原因 | 解决方案 |
|---|---|---|
| 电机不转或报“过载” | 伺服ON信号未发出或接线错误。 报警输入（如报警常闭点）被触发。 电子齿轮比或控制模式设置错误。 负载过大或电机与驱动器不匹配。 |
检查控制信号线和驱动器状态灯。 检查所有安全回路和报警输入信号。 重新核对参数设置。 确认电机扭矩和负载扭矩。 |
| 运动有振动、异响 | PID参数（增益）设置不当。 机械系统松动（联轴器、丝杠等）。 编码器干扰或损坏。 负载惯量过大。 |
重新进行自动增益调整或手动微调PID。 检查并拧紧机械连接部件。 检查编码器线和屏蔽，必要时更换编码器。 增加机械阻尼或选用更大惯量的电机。 |
| 定位不准、有偏差 | 电子齿轮比计算错误。 原点信号（如DOG信号）漂移或未接好。 编码器分辨率设置错误。 机械存在间隙（如反向间隙）。 |
重新计算并设置电子齿轮比。 检查原点开关和信号。 确认驱动器中设置的编码器分辨率与电机实际一致。 如果是反向间隙问题，需要在PLC或驱动器中设置反向间隙补偿。 |
| 总线通信失败 | 网络拓扑错误（如终端电阻未加）。 通信线（如CAT5e）屏蔽层接地不当。 从站地址冲突或未扫描到。 PLC或驱动器固件版本不兼容。 |
检查网络结构，确保在总线两端加上终端电阻。 按照规范做好屏蔽层接地（通常单点接地）。 检查从站地址，使用网络扫描工具诊断。 升级相关固件。 |
替代工作清单
- [ ] 明确目标： 确定替代原因和期望。
- [ ] 数据采集： 详细记录松下系统（电机、驱动器、控制方式、参数、接线）的所有信息。
- [ ] 新件选型： 根据数据，选择功率、性能、接口匹配的新品牌伺服系统。
- [ ] 方案设计： 制定详细的接线图、程序修改计划和调试流程。
- [ ] 硬件准备： 采购新设备,准备线缆和工具。
- [ ] 安全第一： 断电！执行上锁挂牌程序。
- [ ] 拆除旧件： 小心拆除旧伺服系统。
- [ ] 安装新件： 安装新驱动器和电机,并按照新接线图进行接线。
- [ ] 上电前检查： 再次检查所有接线,特别是动力线和接地。
- [ ] 参数初设： 上电，设置驱动器基本参数（控制模式、电子齿轮比、I/O分配）。
- [ ] 电机调谐： 执行自动增益调整。
- [ ] 分步调试： 从JOG -> 原点回归 -> 单点定位 -> 全程序运行,逐步测试。
- [ ] 性能优化： 手动调整PID,进行极限和长时间测试。
- [ ] 文档更新： 更新设备的电气图纸、程序备份和操作维护手册。
遵循以上步骤，您就可以系统、安全、高效地完成松下伺服到其他品牌的代用工作,祝您项目顺利！
