电机控制技术习题答案正确吗?

第一部分:直流电机控制

直流电机控制相对简单,是学习电机控制的基础。

电机控制技术习题答案正确吗?-图1
(图片来源网络,侵删)

核心知识点

  1. 直流电机工作原理:基于电磁感应定律(导体在磁场中受力)和电磁力定律(切割磁感线产生电动势)。
  2. 主要数学模型
    • 电枢回路电压方程:U = E_a + I_a * R_a
      • U: 电枢电压
      • E_a: 电枢反电动势 E_a = C_e * Φ * n
      • I_a: 电枢电流
      • R_a: 电枢电阻
      • C_e: 电动势常数
      • 励磁磁通
      • n: 电机转速
    • 电磁转矩方程:T_e = C_t * Φ * I_a
      • T_e: 电磁转矩
      • C_t: 转矩常数 (C_t ≈ 9.55 * C_e)
    • 转矩平衡方程:T_e = T_L + B * ω + J * dω/dt
      • T_L: 负载转矩
      • B: 粘滞摩擦系数
      • J: 转动惯量
      • 机械角速度 (ω = 2πn/60)
  3. 主要控制方式
    • 电枢电压控制:在励磁磁通恒定的情况下,通过调节电枢电压U来调节转速n,这是最常用的调速方法,可在很宽的范围内实现平滑调速。
    • 励磁磁通控制:在电枢电压U恒定的情况下,通过调节励磁电流I_f来改变磁通,从而调节转速n,通常用于基速(额定磁通下的转速)以上的弱磁升速。
    • 电阻控制:在电枢回路中串联可变电阻,通过改变电阻值来调节转速,这种方法效率低、调速不平滑,已基本被淘汰。

典型习题与答案

【题型一:基本计算题】 一台他励直流电机,额定功率 P_N = 10kW,额定电压 U_N = 220V,额定电流 I_N = 55A,额定转速 n_N = 1000 rpm,电枢电阻 R_a = 0.2Ω,忽略空载转矩和电感效应,求:

  1. 额定运行时的反电动势 E_a
  2. 额定电磁转矩 T_e
  3. 采用电枢电压降压调速,若要求转速降至 n = 500 rpm,求此时的电枢电压 U

答案与解析

  1. 求额定反电动势 E_a

    • 思路:根据电枢回路电压方程 U = E_a + I_a * R_a,在额定状态下,U = U_NI_a = I_N
    • 计算E_a = U_N - I_N * R_a = 220V - 55A * 0.2Ω = 220V - 11V = 209V
    • 答案:额定反电动势为 209V
  2. 求额定电磁转矩 T_e

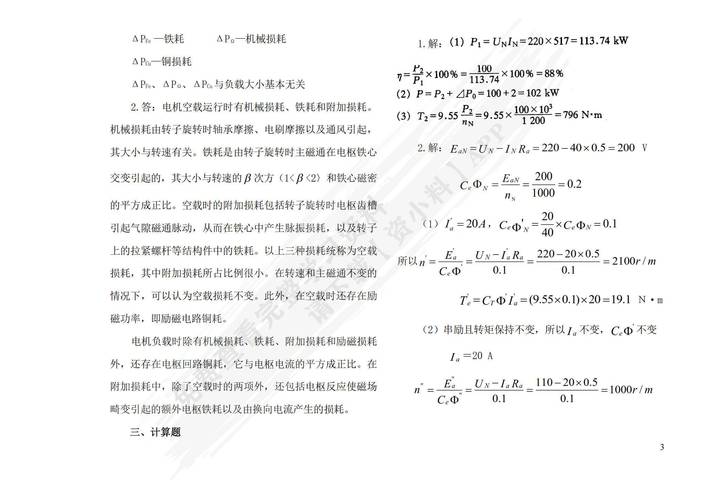

    电机控制技术习题答案正确吗?-图2
    (图片来源网络,侵删)
    • 思路:有两种方法。
      • 利用功率关系,电磁功率 P_e = E_a * I_a,且 P_e = T_e * ω,先求出 P_e 和角速度 ,再求 T_e
      • 利用转矩方程 T_e = C_t * Φ * I_a,需要先求出 C_t 和 ,由于是稳态,T_e = T_L,也可以用输出功率和效率来估算,但题目未给效率,故方法一更直接。
    • 计算(采用方法一)
      • 电磁功率 P_e = E_a * I_a = 209V * 55A = 11495W
      • 角速度 ω_N = 2π * n_N / 60 = 2 * 3.1416 * 1000 / 60 ≈ 104.72 rad/s
      • 电磁转矩 T_e = P_e / ω_N = 11495W / 104.72 rad/s ≈ 109.75 N·m
    • 答案:额定电磁转矩约为 75 N·m
  3. 求降压至 500 rpm 时的电枢电压 U

    • 思路:在励磁磁通不变的情况下,反电动势E_a与转速n成正比 (E_a ∝ n),我们可以先求出 500 rpm 时的反电动势 E_a',再利用电压方程求出新的电枢电压 U
    • 计算
      • E_a / n_N = E_a' / n'
      • E_a' = E_a * (n' / n_N) = 209V * (500 rpm / 1000 rpm) = 104.5V
      • 此时负载转矩不变(假设为恒转矩负载),则电磁转矩 T_e 不变,因为 T_e = C_t * Φ * I_a, 不变,所以电枢电流 I_a 也不变,仍为 I_N = 55A
      • U = E_a' + I_a * R_a = 104.5V + 55A * 0.2Ω = 104.5V + 11V = 115.5V
    • 答案:转速降至 500 rpm 时,电枢电压需降至 5V

第二部分:交流异步电机控制

交流电机控制是现代工业应用的重点,技术复杂,主要包括 V/f 控制、矢量控制和直接转矩控制。

核心知识点

  1. 异步电机工作原理:基于旋转磁场原理,定子通入三相交流电产生旋转磁场,该磁场切割转子导体,在转子中产生感应电流,进而产生电磁转矩,拖动转子旋转。
  2. 主要数学模型
    • 同步转速:n_s = 60f / p
      • f: 电源频率
      • p: 电机极对数
    • 转速:n = n_s * (1 - s) = (60f / p) * (1 - s)
      • s: 转差率 (s = (n_s - n) / n_s)
    • 电磁转矩(近似):T_e ≈ K * (U^2 * s) / (R_2 + s * X_σ^2)
      • K: 常数
      • U: 定子相电压
      • R_2: 转子电阻
      • X_σ: 漏电抗
  3. 主要控制方式
    • V/f 控制(标量控制)
      • 原理:保持电压 U 和频率 f 的比值恒定 (U/f = C),这样可以保证电机气隙磁通 基本恒定,从而实现恒转矩调速。
      • 特点:结构简单,成本低,但动态性能差,低速时转矩不足。
      • 应用:风机、水泵、传送带等对动态性能要求不高的场合。
    • 矢量控制(磁场定向控制, FOC)
      • 原理:通过坐标变换(如克拉克变换、帕克变换),将三相交流定子电流 I_a, I_b, I_c 变换为两相旋转坐标系下的励磁电流分量 I_d 和转矩电流分量 I_q,这样就可以像控制直流电机一样,独立控制磁通(通过 I_d)和转矩(通过 I_q)。
      • 特点:动态响应快,调速范围宽,低速性能好,可以实现高精度控制。
      • 应用:电动汽车、数控机床、机器人、高性能变频器等。
    • 直接转矩控制
      • 原理:在定子坐标系下,通过直接控制定子磁链和电磁转矩来控制电机,它不需要复杂的坐标变换和电流解耦,而是利用空间电压矢量来直接控制磁链和转矩的 Bang-Bang 控制。
      • 特点:结构简单,转矩响应极快(无 I_dI_q 环),但对电机参数变化敏感。
      • 应用:牵引、轧机等要求快速转矩响应的场合。

典型习题与答案

【题型二:V/f 控制计算题】 一台 4 极(p=2)的异步电机,额定频率 f_N = 50Hz,额定电压 U_N = 380V,现采用 V/f 控制方式。

  1. 求电机的额定同步转速 n_s
  2. 求基频(50Hz)时的 V/f 比值。
  3. 若要将电机转速提升至 1500 rpm,应采用什么控制策略?此时频率和电压应设为多少?(假设忽略转差率)

答案与解析

电机控制技术习题答案正确吗?-图3
(图片来源网络,侵删)
  1. 求额定同步转速 n_s

    • 思路:直接使用同步转速公式 n_s = 60f / p
    • 计算n_s = 60 * 50Hz / 2 = 1500 rpm
    • 答案:额定同步转速为 1500 rpm
  2. 求基频时的 V/f 比值

    • 思路V/f 比值是线电压与频率的比值,通常指 U/f
    • 计算U/f = U_N / f_N = 380V / 50Hz = 7.6 V/Hz
    • 答案:基频时的 V/f 比值为 6 V/Hz
  3. 转速提升至 1500 rpm 时的控制策略

    • 思路:额定同步转速是 1500 rpm,要求转速达到 1500 rpm,意味着需要工作在同步转速,异步电机本身无法达到同步转速,但可以通过弱磁升速的方法,提高频率,使同步转速超过 1500 rpm,同时降低电压,保持 V/f 比值降低,以维持磁通不饱和。
    • 计算
      • 假设我们希望电机的实际转速 n 接近 1500 rpm,我们设定一个更高的频率 f'f' = 60Hz
      • 此时同步转速 n_s' = 60 * 60Hz / 2 = 1800 rpm
      • 转差率 s = (n_s' - n) / n_s' = (1800 - 1500) / 1800 ≈ 0.167(这是一个较大的转差率,实际中会尽量减小)。
      • 为了维持磁通恒定,V/f 比值应保持不变,所以新的电压 U' = (U/f) * f' = 7.6 V/Hz * 60Hz = 456V
      • 但是,额定电压是 380V,不能超过,在基频(50Hz)以上,应采用恒压变频(即电压保持 U_N = 380V 不变,只增加频率)的弱磁控制方式。
      • 应采用弱磁升速策略,频率应设定为 大于 50Hz,电压应设定为 恒定在 380V,具体频率值取决于负载所需的转矩和电机的最大允许弱磁点。

第三部分:电力电子技术与驱动电路

电机控制离不开电力电子变换器。

核心知识点

  1. 直流斩波器:用于直流电机的调速,通过调节开关管的占空比来调节平均输出电压。
    • U_out = D * U_inD 为占空比。
  2. 逆变器:用于交流电机的调速,将直流电转换成频率和幅值可调的交流电。
    • 电压型逆变器:直流侧是大电容,输出电压是方波或PWM波,输出电流含有谐波。
    • 电流型逆变器:直流侧是大电感,输出电流是方波,输出电压含有谐波。
  3. PWM 技术(脉宽调制):现代逆变器普遍采用的技术,通过调节一系列脉冲的宽度来等效期望的电压或电流波形。
    • SPWM(正弦脉宽调制):最常用,通过比较正弦波(调制波)和三角波(载波)来生成PWM信号,输出电压的基波分量接近正弦波。
    • SVPWM(空间矢量脉宽调制):矢量控制中常用的PWM技术,比SPWM的直流电压利用率更高,输出电流谐波更小。

典型习题与答案

【题型三:PWM 相关概念题】 解释什么是 SPWM 技术?它在电机控制中有什么优点?

答案与解析

  • SPWM 技术的定义: SPWM(Sinusoidal Pulse Width Modulation)即正弦脉宽调制,其基本原理是将一个频率和期望输出频率相同的正弦波(称为调制波)与一个频率远高于调制波的三角波或锯齿波(称为载波)进行比较,在调制波幅值大于载波幅值的部分,输出高电平;在调制波幅值小于载波幅值的部分,输出低电平,这样,就生成了一系列脉冲宽度按正弦规律变化的脉冲序列,通过改变调制波的幅值和频率,就可以控制输出交流电压的基波幅值和频率。

  • SPWM 在电机控制中的优点

    1. 输出电压波形好:SPWM 输出电压的基波分量非常接近理想的正弦波,大大减少了对电机的不良影响。
    2. 谐波含量低:输出电压和电流中的谐波主要集中在高频载波及其倍频附近,这些谐波很容易通过电机的小电感滤除,降低了电机的损耗、发热和转矩脉动。
    3. 动态响应快:通过改变调制波的频率和幅值,可以快速、平滑地调节电机的转速和转矩,实现高性能的调速。
    4. 控制灵活:可以实现非常宽的调频调压范围,是 V/f 控制和矢量控制等高级控制策略的基础。

电机控制技术的学习是一个循序渐进的过程:

  1. 基础:掌握直流电机和异步电机的基本工作原理和数学模型。
  2. 核心:理解 V/f 控制、矢量控制、DTC 等主流控制策略的原理和优缺点。
  3. 实现:了解电力电子变换器(特别是逆变器)和 PWM 技术如何作为控制策略的执行载体。

希望这份详细的答案和解析能对您的学习有所帮助!如果您有更具体的题目,欢迎随时提出。
