LED灯芯片技术种类是决定LED性能、应用场景和成本的核心因素，随着LED技术的不断发展，芯片种类日益丰富，涵盖了不同的材料体系、结构设计和制造工艺，目前主流的LED灯芯片技术种类可从材料体系、芯片结构、电流驱动方式等多个维度进行划分，以下从技术原理、性能特点及应用场景等方面进行详细阐述。
从材料体系来看，LED芯片主要基于Ⅲ-族氮化物（GaN基）、Ⅲ-族磷化物（GaP基）、硅基（Si基）以及新兴的Mini/Micro LED材料等，GaN基芯片是目前市场的主流，包括蓝光芯片（InGaN/GaN）和紫光芯片（InGaN/GaN），其中蓝光芯片通过搭配黄色荧光粉可激发白光，广泛应用于照明、显示等领域；紫光芯片则因其短波长特性，在UV固化、杀菌消毒等领域具有独特优势，GaP基芯片多为红光和黄光芯片，早期在指示灯、显示屏中应用较多，但因亮度较低，逐渐被GaN基红光芯片替代，Si基芯片则依托成熟的半导体制造工艺，在功率型LED和集成化照明领域展现出潜力,尤其在降低成本和提高散热性能方面具有优势。

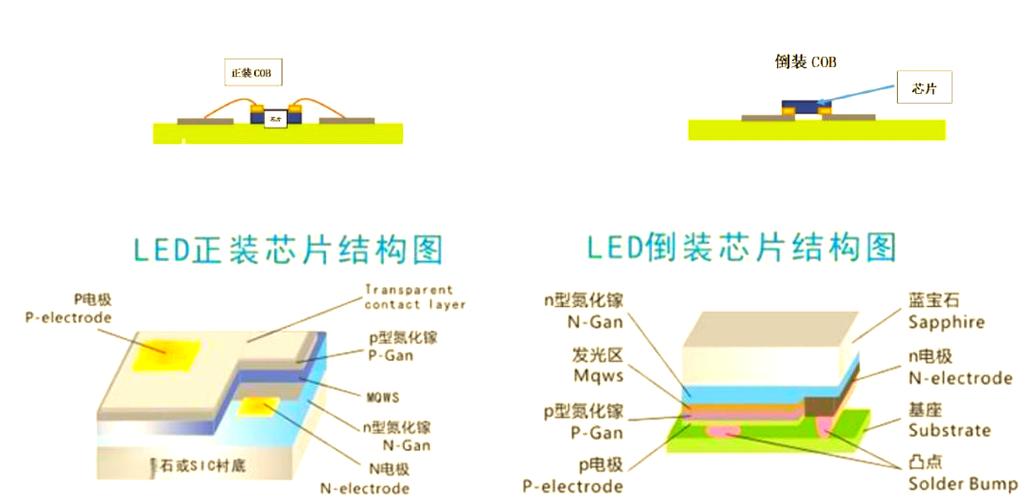

从芯片结构来看，LED芯片可分为正装芯片、倒装芯片（Flip-Chip）和垂直结构芯片，正装芯片是传统结构，PN结朝上，电极直接制作在芯片表面，工艺简单但电流分布不均、散热效率较低，多用于中低功率LED，倒装芯片通过将PN结翻转，电极与基板直接连接，改善了电流均匀性和散热性能，适用于高功率LED，如COB（Chip on Board）封装和倒装芯片（FCLED）照明，垂直结构芯片则采用导电衬底（如SiC、蓝宝石）作为电流通道，电流垂直通过PN结，具有更好的散热性能和电流扩展能力，尤其适合大功率、高亮度照明场景，如汽车大灯、工业照明等。
从发光波长和颜色来看，LED芯片可分为蓝光、绿光、红光、紫外（UV）和红外（IR）芯片，蓝光芯片波长范围通常为450-495nm，是白光LED的核心激发光源；绿光芯片波长为495-570nm，由于绿光LED的内量子效率较低，一直是技术难点，近年来通过优化外延结构（如非极性/半极性GaN）已取得突破；红光芯片波长为620-750nm，分为AlInGaP红光和GaN红光，前者在可见光波段效率较高，后者在紫外激发下可用于显示领域；紫外芯片波长为100-400nm，分为UVA（315-400nm）、UVB（280-315nm）和UVC（200-280nm），其中UVC芯片因杀菌消毒需求成为研究热点；红外芯片波长为750nm以上，主要用于安防监控、红外传感和通信领域。
从芯片尺寸和集成度来看，LED芯片可分为传统芯片、Mini LED和Micro LED，传统芯片尺寸通常在0.1-1mm²，如3535、5050等封装规格，广泛应用于普通照明和显示屏，Mini LED芯片尺寸在0.01-0.1mm²，采用COB或SMD封装，具有高亮度、高对比度和低功耗特点，在高端显示器（如电视、 monitors）和智能照明中应用广泛，Micro LED芯片尺寸小于0.01mm²，采用巨量转移和集成封装技术，兼具LED的高亮度和OLED的自发光优势，被视为下一代显示技术的核心，在AR/VR、大尺寸显示屏等领域具有巨大潜力。

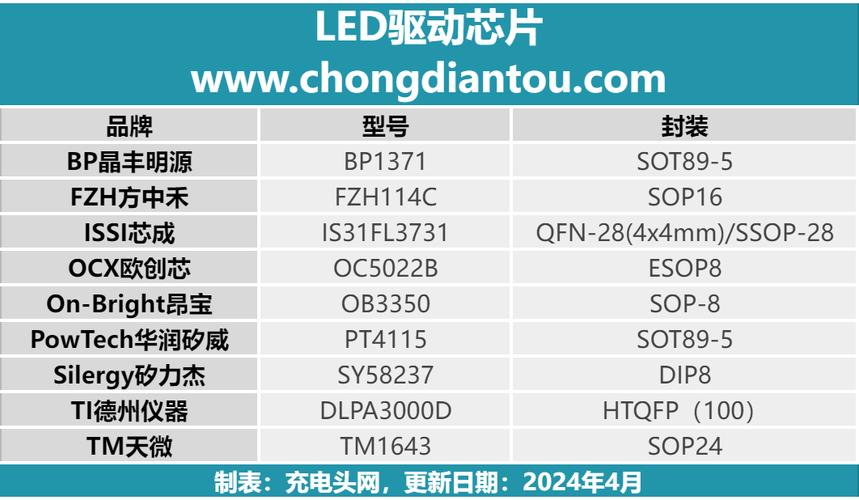

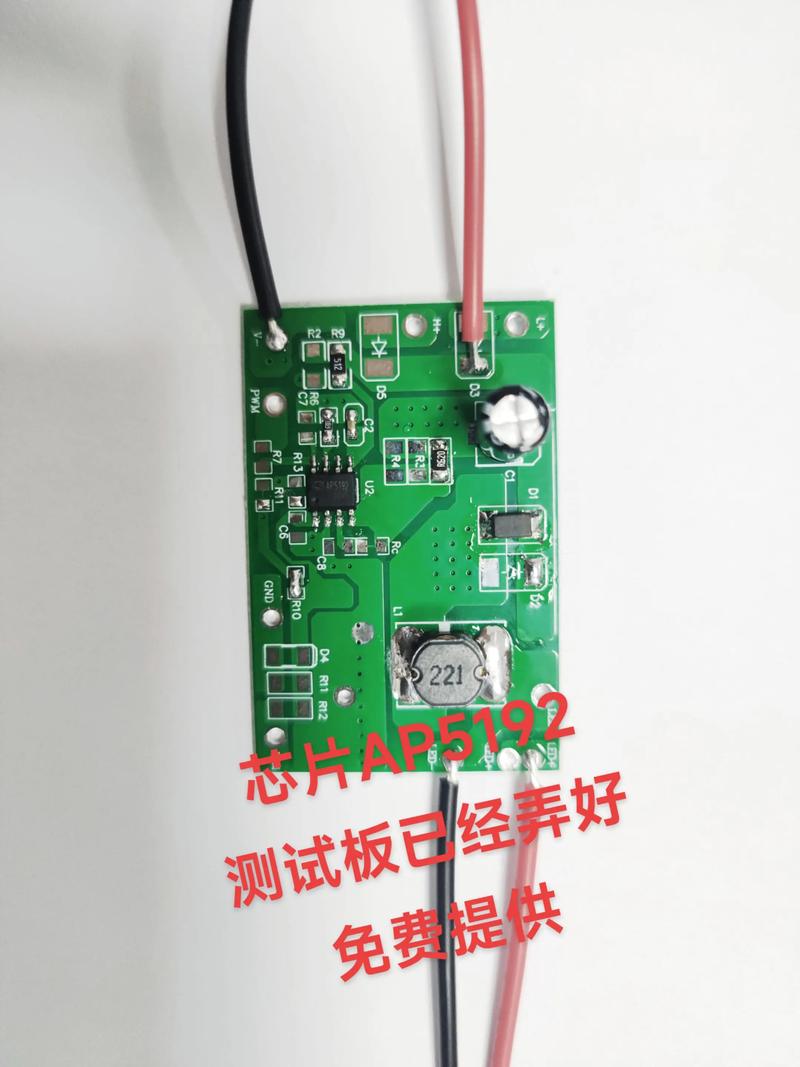

根据驱动方式，LED芯片可分为直流驱动芯片和交流驱动芯片，直流驱动芯片通过恒流源供电，性能稳定，但需要额外的驱动电源；交流驱动芯片可直接接入市电，简化电路设计，但存在频闪和效率问题，近年来通过AC-LED拓扑优化（如电荷泵技术）逐渐改善。
为更直观对比不同技术种类的特点，以下从材料、波长、功率、应用场景及优缺点等方面进行总结：
| 技术分类 | 材料体系 | 波长范围 | 功率范围 | 主要应用场景 | 优点 | 缺点 |
|---|---|---|---|---|---|---|
| 蓝光芯片 | InGaN/GaN | 450-495nm | 5-5W | 白光照明、显示背光 | 技术成熟，效率高 | 需搭配荧光粉，存在光衰问题 |
| 紫光芯片 | InGaN/GaN | 280-400nm | 1-3W | UV固化、杀菌消毒 | 短波长，杀菌效率高 | 外延难度大，成本高 |
| 垂直结构芯片 | GaN/SiC | 全波段 | 3-100W | 大功率照明、汽车大灯 | 散热好，电流分布均匀 | 工艺复杂，成本较高 |
| Mini LED | InGaN/GaN | 全波段 | 01-0.5W | 高端显示器、智能照明 | 高集成度，高对比度 | 巨量转移技术难度大 |
| Micro LED | GaN/Mini LED | 全波段 | <0.01W/颗 | AR/VR、大尺寸显示屏 | 自发光，响应快，寿命长 | 巨量转移和修复成本高 |
| AC-LED芯片 | GaP/GaN | 可见光 | 1-10W | 普通照明、商业照明 | 无需驱动电源，电路简单 | 存在频闪，效率较低 |
随着LED技术的不断进步，芯片技术正向着高效率、高亮度、低功耗、集成化和智能化的方向发展，GaN-on-Si技术通过在硅衬底上生长GaN外延层，降低了芯片成本；量子点（QD）技术通过调节荧光粉尺寸，实现更宽的色域和更高的显色指数；COB封装技术通过将多个芯片直接集成在基板上，提高了散热性能和光效，随着材料科学、制造工艺和封装技术的突破，LED芯片将在更多领域发挥重要作用,推动照明和显示产业的升级。
相关问答FAQs
Q1：为什么蓝光LED芯片是白光照明的主流选择？
A1：蓝光LED芯片是白光照明的主流选择，主要基于其技术成熟度和成本优势，蓝光芯片（波长450-495nm）与黄色荧光粉的组合（YAG:Ce荧光粉）可实现高效的白光转换，光效可达150-200lm/W；GaN基蓝光芯片的外延生长技术已非常成熟，规模化生产成本低，蓝光芯片搭配不同比例的红光、绿光荧光粉，可调节色温（2700K-6500K）和显色指数（Ra>90），满足不同照明场景需求，虽然存在蓝光危害的争议，但通过优化荧光粉配方和封装设计（如扩散罩），可有效降低蓝光溢出风险。
Q2：Mini LED和Micro LED芯片的主要区别是什么？
A2：Mini LED和Micro LED芯片的主要区别在于芯片尺寸、集成度和应用场景，Mini LED芯片尺寸通常在0.01-0.1mm²（50-200μm），采用COB或SMD封装，集成度为数千至数万颗/平方米，主要用于高端显示器（如Mini LED电视）和智能照明，具有高亮度、高对比度和局部调光功能，但仍需背光源模组，Micro LED芯片尺寸小于0.01mm²（<50μm），采用巨量转移技术将Micro LED芯片直接驱动到基板上，集成度可达百万颗/平方米以上，属于自发光显示技术，无需背光源，具有响应快、寿命长、功耗低等优势，是下一代显示技术的核心，但目前巨量转移和修复成本较高,尚未大规模商用。
