电缆故障探测技术要求总览
电缆故障探测的核心目标是：安全、快速、准确、经济地确定电缆故障点的位置，并为故障修复提供可靠依据。 这一过程通常遵循“诊断-定位-验证”三步曲，并对探测设备、人员、方法提出了严格的技术要求。

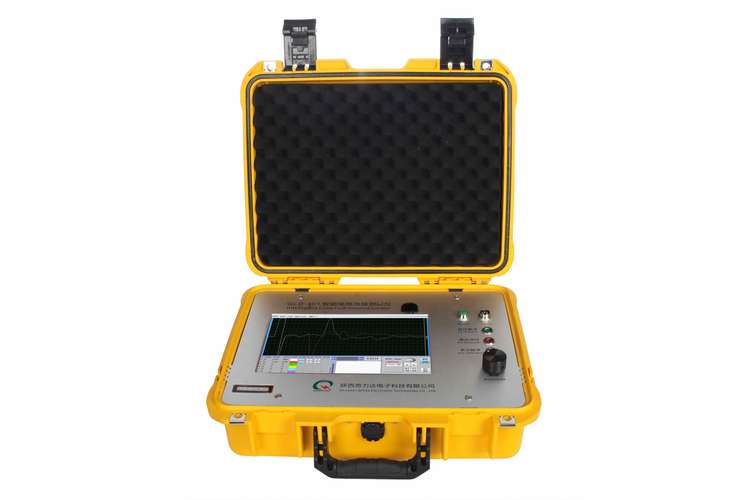

（图片来源网络，侵删）
第一部分：通用技术要求
这些是所有电缆故障探测工作都必须遵守的基本原则。
安全性要求
这是所有工作的首要前提,高于一切。
- 人身安全：
- 停电与接地： 在进行任何探测前，必须确认电缆已完全停电，并严格按照规程进行充分放电和可靠接地，这是防止触电事故的关键。
- 个人防护装备： 操作人员必须穿戴绝缘手套、绝缘靴、安全帽、护目镜等符合标准的个人防护用品。
- 安全距离： 保持与带电设备的安全距离，使用绝缘工具。
- 设备安全：
- 设备接地： 所有测试仪器、设备外壳必须可靠接地，防止设备损坏或引发二次事故。
- 电压匹配： 确保测试设备的输出电压和耐压等级符合被测电缆的规格，避免损坏电缆或仪器。
- 环境安全：
- 风险评估： 对探测环境（如地下管廊、隧道、高空、易燃易爆场所）进行风险评估，并采取相应的防护措施（如通风、防火、防爆）。
准确性要求
探测结果必须可靠,误差应在工程允许范围内。
- 定位精度： 故障点的定位误差应尽可能小，对于直埋电缆，一般要求误差在 5米以内；对于隧道或电缆沟内的电缆，误差应控制在 2米以内。
- 故障性质判断准确： 必须准确判断故障是高阻、低阻、断线、闪络性还是泄漏性故障，这直接决定了后续采用何种探测方法。
- 路径探测准确： 在定位前，必须准确探测出电缆的埋设路径、深度和分支情况，否则定位工作无从谈起。
高效性要求
在保证安全和准确的前提下,缩短故障停电时间，减少因故障造成的经济损失。

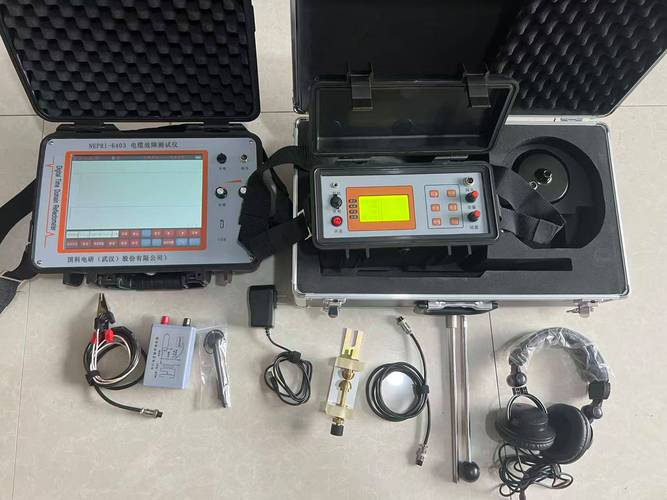

（图片来源网络，侵删）
- 快速诊断： 能够在短时间内确定故障类型和大致范围。
- 精确定位： 定位过程应迅速，避免长时间无效排查。
- 设备便携性： 现代探测设备应尽可能轻便、易于携带和现场操作。
经济性要求
在满足技术要求的前提下,选择成本效益最高的方案。
- 设备成本： 合理配置设备，避免过度投资。
- 时间成本： 快速修复本身就是最大的经济节约。
- 耗材成本： 尽量减少测试过程中的耗材消耗。
第二部分：分阶段技术要求
电缆故障探测通常分为三个主要阶段,每个阶段都有其具体的技术要求。
故障诊断
此阶段的目标是确定故障的性质和类型,为后续定位选择合适的仪器和方法。
技术要求：

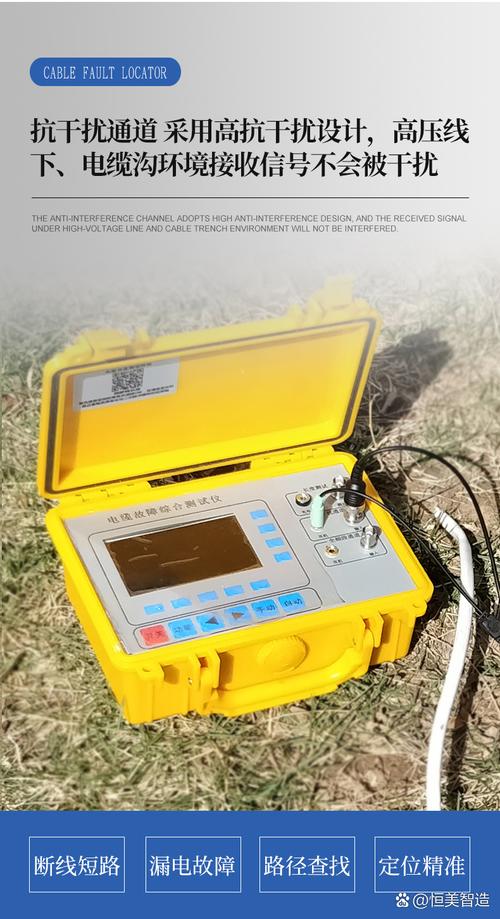

（图片来源网络，侵删）
-
绝缘电阻测试：
- 仪器： 使用 兆欧表（摇表），电压等级根据电缆额定电压选择（如 1000V, 2500V, 5000V）。
- 要求： 测量电缆各相对地及相间的绝缘电阻。
- 低阻故障： 绝缘电阻接近于零（< 1kΩ）。
- 高阻故障： 绝缘电阻较低，但大于低阻故障值（如 1kΩ ~ 几百 MΩ）。
- 断线故障： 某相或某几相电阻无穷大。
- 良好电缆： 绝缘电阻非常大（> 1000 MΩ）。
-
导通性测试：
- 仪器： 万用表 或 电缆导通测试仪。
- 要求： 检查电缆是否完整无断路，并确认故障相别，对于三相电缆，需测量各相是否通路。
-
高压耐压与闪络测试：
- 仪器： 高压发生器（如直流耐压测试仪、冲击闪络测试仪）。
- 要求： 主要用于诊断高阻故障和闪络性故障。
- 直流耐压测试： 逐步升高直流电压，观察泄漏电流，若电流突然剧增，则发生击穿，可判断为高阻故障。
- 冲击闪络测试： 施加瞬时高压脉冲，迫使高阻故障点发生瞬时击穿（闪络），产生反射波，这是定位高阻故障的关键前提。
诊断结果输出： 明确故障类型（低阻、高阻、断线、闪络）、故障相别，并确定是否需要使用高压设备进行预定位。
路径探测与粗测
此阶段的目标是找到电缆的敷设路径,并确定故障点的大致位置（预定位）。
技术要求：
-
路径探测：
- 原理： 向电缆施加一个特定频率的信号（如 8kHz, 15kHz, 33kHz），通过接收机接收该信号的电磁场，从而沿着电缆走向移动。
- 仪器： 电缆路径探测仪。
- 要求：
- 信号清晰： 发射信号应足够强，以克服周围环境的电磁干扰。
- 路径准确： 能准确区分目标电缆与其他电缆，避免误判。
- 深度测量： 能够同时测量电缆的埋设深度，为精确定位提供参考。
-
故障粗测（预定位）：
- 原理： 利用电磁波在电缆中传播遇到故障点会产生反射的原理（类似雷达）。
- 仪器与方法：
- 低压脉冲反射法（TDR）： 适用于低阻故障、断线故障，向故障相发射低压脉冲，通过分析反射波的极性和时间差计算距离。 要求： 波形清晰，易于识别，计算公式
距离 = (波速 × 时间差) / 2中的波速需准确设置。 - 高压闪络法（冲闪法、直闪法）： 适用于高阻故障、闪络性故障，在诊断阶段对故障点施加高压脉冲使其击穿，通过分析高压脉冲在故障点产生的反射波来定位。 要求： 能稳定捕捉到微弱的反射信号，抗干扰能力强，波形易于分析。
- 低压脉冲反射法（TDR）： 适用于低阻故障、断线故障，向故障相发射低压脉冲，通过分析反射波的极性和时间差计算距离。 要求： 波形清晰，易于识别，计算公式
粗测结果输出： 一个故障点距离测试端口的距离值，误差通常在几米到十几米。
精确定位
此阶段的目标是在粗测位置附近,通过更直观的方法 pinpoint 故障点的精确位置。
技术要求：
-
声磁同步定位法：
- 原理： 声法（听）和 磁法（测）相结合。
- 声法： 高压脉冲使故障点瞬时击穿，产生“滋、滋”的放电声，通过地面听音器捕捉声音。
- 磁法： 接收机探测高压脉冲电流产生的磁场信号。
- 仪器： 精确定位仪（声磁同步接收机）。
- 要求：
- 信号同步： 接收机上的声、磁信号必须同步出现，以确认是同一放电事件。
- 声音清晰： 在复杂的现场环境中，声音应足够大、足够清晰，易于分辨。
- 精度高： 声音最响、信号最强的地面位置即为故障点正上方。
- 原理： 声法（听）和 磁法（测）相结合。
-
跨步电压法：
- 原理： 对于低阻接地故障，在故障点附近，电流流入大地时会形成电位差，通过两个电极在地面上移动，测量电位差的变化，当电位差为零时，两电极连线的中点即为故障点。
- 仪器： 跨步电压测试仪。
- 要求： 仅适用于直接接地且接触电阻极低的故障，对土壤湿度、均匀性有一定要求。
-
感应法/音频法：
- 原理： 向故障电缆施加音频信号，在故障点信号会中断或发生突变。
- 仪器： 音频信号发生器和接收机。
- 要求： 适用于断线故障或低阻故障，在故障点前能接收到信号，故障点后信号消失或骤减。
精确定位结果输出： 故障点的精确地面位置，误差控制在分米级。
第三部分：对设备与人员的要求
对设备的要求
- 安全性： 所有设备必须通过国家安规认证，具备完善的保护功能（如过压、过流保护）。
- 功能全面性： 理想的故障探测仪应集成路径探测、低压脉冲测试、高压闪络测试、精确定位等多种功能于一体。
- 抗干扰能力： 设备应具备良好的电磁兼容性，能在复杂的电磁环境下稳定工作。
- 智能化与数据存储： 具备波形显示、存储、分析、对比功能，便于事后分析和存档，部分高端设备支持GPS定位和自动计算。
- 耐用性与便携性： 外壳坚固，适应野外恶劣环境；体积和重量适中，便于携带。
对人员的要求
- 专业知识： 熟悉电缆结构、电气原理、各种故障特性及探测原理。
- 操作技能： 熟练掌握各类探测仪器的操作方法、波形分析技巧和现场接线。
- 安全意识： 严格遵守安全规程，具备风险评估和应急处置能力。
- 经验积累： 丰富的现场经验能帮助操作人员快速判断异常情况，解读复杂波形，提高探测效率。
- 学习能力： 电缆技术和设备在不断更新，技术人员需要持续学习，掌握新技术。
电缆故障探测是一项技术密集型工作,其技术要求是一个有机的整体。安全是基石，准确是核心，高效是目标，一个成功的故障探测方案，必须基于对故障类型的准确诊断，选择合适的探测方法，并依赖高性能的设备和经验丰富的操作人员，最终才能实现快速、精准地排除故障，恢复供电。
