第一部分：电源板工作原理简介

创维168P-P61T-01电源板属于典型的PFC+双管半桥LLC谐振架构,主要分为以下几个功能模块：

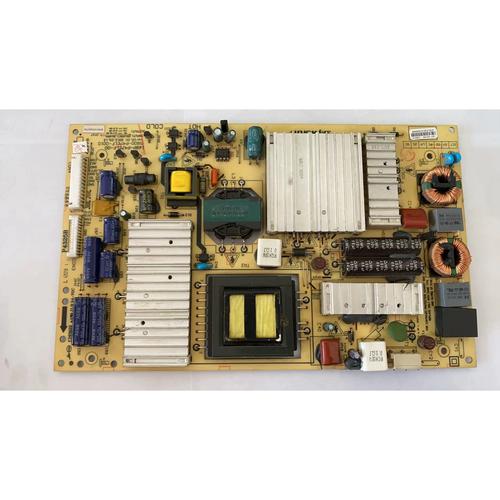

（图片来源网络，侵删）

输入与抗干扰电路：包含保险丝、浪涌抑制、共模电感等,用于滤除电网干扰并保护后级电路。
PFC（功率因数校正）电路：由PFC控制芯片（如NCP1653或类似型号）和MOS管、升压电感等组成，作用是将整流后的脉动直流电转换为约380V的稳定高压直流电,同时提高电源的功率因数。
主电源（LLC谐振电路）：这是电视的核心供电部分，由LLC谐振控制芯片（如NCP1399或类似型号）、半桥MOS管（两个）、谐振电感和变压器等组成，它将PFC输出的380V电压转换为多路低压直流电，主要为：
- +24V/12V：给主板和背光驱动板供电（视具体设计而定，此型号多为+24V）。
- +5V：给主板控制系统待机供电。
- +12V/3.3V：可能为其他小信号电路供电。
待机控制电路：由一个小型开关电源（通常称为副电源）和一个继电器组成，当电视待机时，副电源工作，产生一个+5VSB（待机5V）电压供给主板，当主板发出开机指令后，主控芯片控制继电器吸合，接通PFC和主电源的供电,整机开始工作。
保护电路：包括过压、过流、过热、短路等多种保护功能，一旦检测到异常，会关闭PWM输出，锁定电源,防止故障扩大。

故障现象	可能的原因
指示灯不亮，完全无反应	- 保险丝熔断：这是最常见的故障，通常意味着后级有严重短路。 - 副电源故障：副电源不工作，无法产生+5VSB电压。 - 电源板严重损坏：如PFC管、主电源MOS管击穿短路。
指示灯亮，但不开机，或开机瞬间“嘀”一声又关机	- PFC电路未工作：PFC电压不是380V，而是300V左右。 - 主电源未启动：主电源LLC电路没有振荡，无+24V等电压输出。 - 保护电路动作：过压、过流或短路保护被触发。
屏幕亮一下就灭，指示灯也灭	- 过压保护：主电源输出电压过高，触发保护。 - 过流保护：某路负载（如背光）短路，导致电流过大，触发保护。 - 反馈环路异常：稳压反馈电路故障，导致输出失控。
屏幕有图像，但很暗，或出现“水波纹”干扰	- +24V电压偏低：PFC或主电源带载能力下降。 - 滤波电容性能下降：+24V或+5V滤波电容容量减小，导致纹波过大。
屏幕亮，但图像闪烁，有“滋滋”声	- LLC谐振频率异常：谐振电容或变压器性能不良。 - 供电不稳：PFC电压波动。

安全第一！ 维修开关电源前，务必做好安全措施，如使用隔离变压器、佩戴绝缘手套等，高压部分即使在断电后也存有残余电荷,需谨慎操作。

目视检查：
- 观察保险丝是否发黑、熔断，如果熔断，绝对不能直接更换新保险丝上电！ 必须先找到短路原因。
- 检查所有电容（特别是大容量电解电容）是否有鼓包、漏液或顶部“开花”现象。
- 检查MOS管、变压器、电阻等元件是否有烧焦、发黑或炸裂的痕迹。
测量关键电压（不装的情况下）：
- 测量市电输入端的电阻：用万用表电阻档测量电源插头两端的电阻，正常情况下会有一个较小的阻值（几十到几百欧，由NTC热敏电阻决定），如果阻值接近0欧,说明输入端或PFC电路有严重短路。
- 测量PFC MOS管和主电源MOS管的D-S极：将MOS管从电路板上焊下（或至少断开一脚），用二极管档测量，如果D-S极间短路或阻值很小,说明MOS管已击穿。

保险丝熔断是硬故障,必须找到短路点。

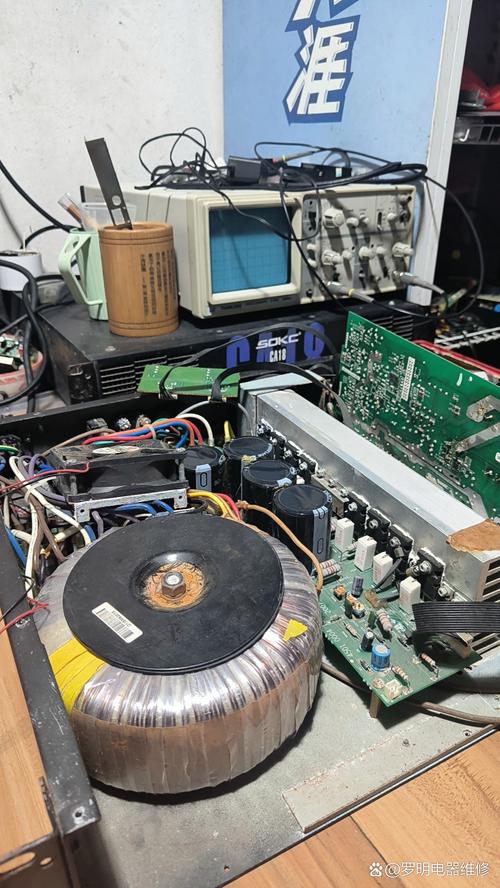

（图片来源网络，侵删）

断开负载：将电源板从电视上取下，断开所有输出端子与主板的连接,只保留电源板本身。
逐一排查：
- 检查整流桥：测量四个二极管是否击穿短路。
- 检查PFC电路：这是重灾区，重点检查PFC开关管（如K1117或STP11N60M2）是否击穿，如果击穿，必须检查其驱动电阻、栅极电阻以及PFC控制芯片（NCP1653）是否同时损坏。
- 检查主电源MOS管：同样，检查半桥上的两个主电源MOS管是否击穿，如果击穿，需要检查其驱动电路和LLC控制芯片（NCP1399）。
- 检查副电源：副电源的MOS管（通常是较小的一个）或副电源输出端的整流二极管是否击穿。
更换损坏元件并恢复电路：将所有查出的短路元件更换后，不要马上上电测试，先给电源板通电，测量关键点电压：
- PFC电压：应在220V交流输入后，迅速上升到380V左右，如果仍是300V,说明PFC电路未工作。
- 主电源输出：待PFC电压稳定后，测量+24V等输出端电压是否正常，如果正常,说明电源板修复。

这种情况通常是软故障,如保护电路启动或某模块未工作。

测量副电源+5VSB：
- 测量副电源的输出端是否有+5VSB电压，这是待机电压,是整个电源工作的前提。
- 如果没有+5VSB，检查副电源的供电电阻、启动电阻、副电源变压器、副电源IC（如VIPer12A/22A）及其周边元件。
- 如果有+5VSB，说明待机部分正常,问题出在主电源或其控制电路上。
测量PFC电压：
- 正常工作时，PFC电压应为380V，如果只有300V,说明PFC电路没有工作。
- 检查PFC控制芯片的供电脚（VCC）是否有电压（通常由副电源或一个辅助绕组供电）。
- 检查PFC芯片的使能脚（EN）是否得到高电平，这个使能信号通常来自主控芯片,由待机控制电路通过光耦传递。
- 检查PFC芯片的电流采样脚和电压反馈脚的外围电路。
测量主电源（LLC）部分：

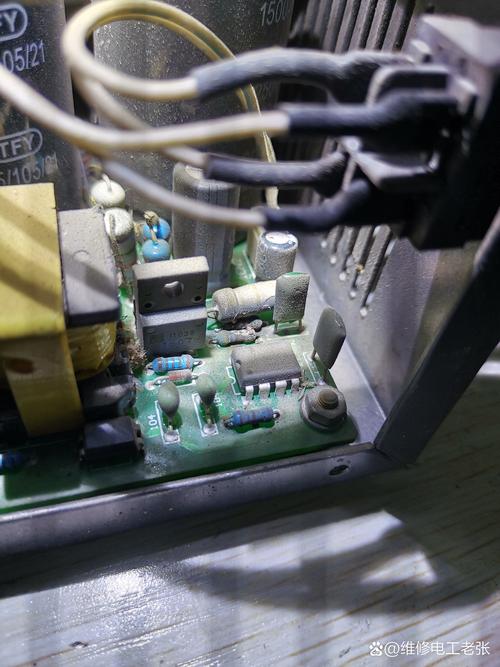

（图片来源网络，侵删）
- 如果PFC电压正常（380V），但主电源无输出,说明LLC电路未启动。
- 检查LLC控制芯片（NCP1399）的VCC供电脚是否有电压,这个电压通常由一个辅助绕组在PFC工作后提供。
- 检查芯片的使能脚（如EN/UV）是否正常,这个信号也与待机控制有关。
- 检查半桥MOS管的驱动波形（需要示波器）。
