汽车维修万用表终极检测手册
第一章：万用表基础篇
1 什么是万用表？
万用表是一种多用途电子测量仪器，是汽车维修师的“听诊器”和“眼睛”，它能测量电压、电流、电阻、频率等多种电学参数,帮助我们快速定位电路故障。

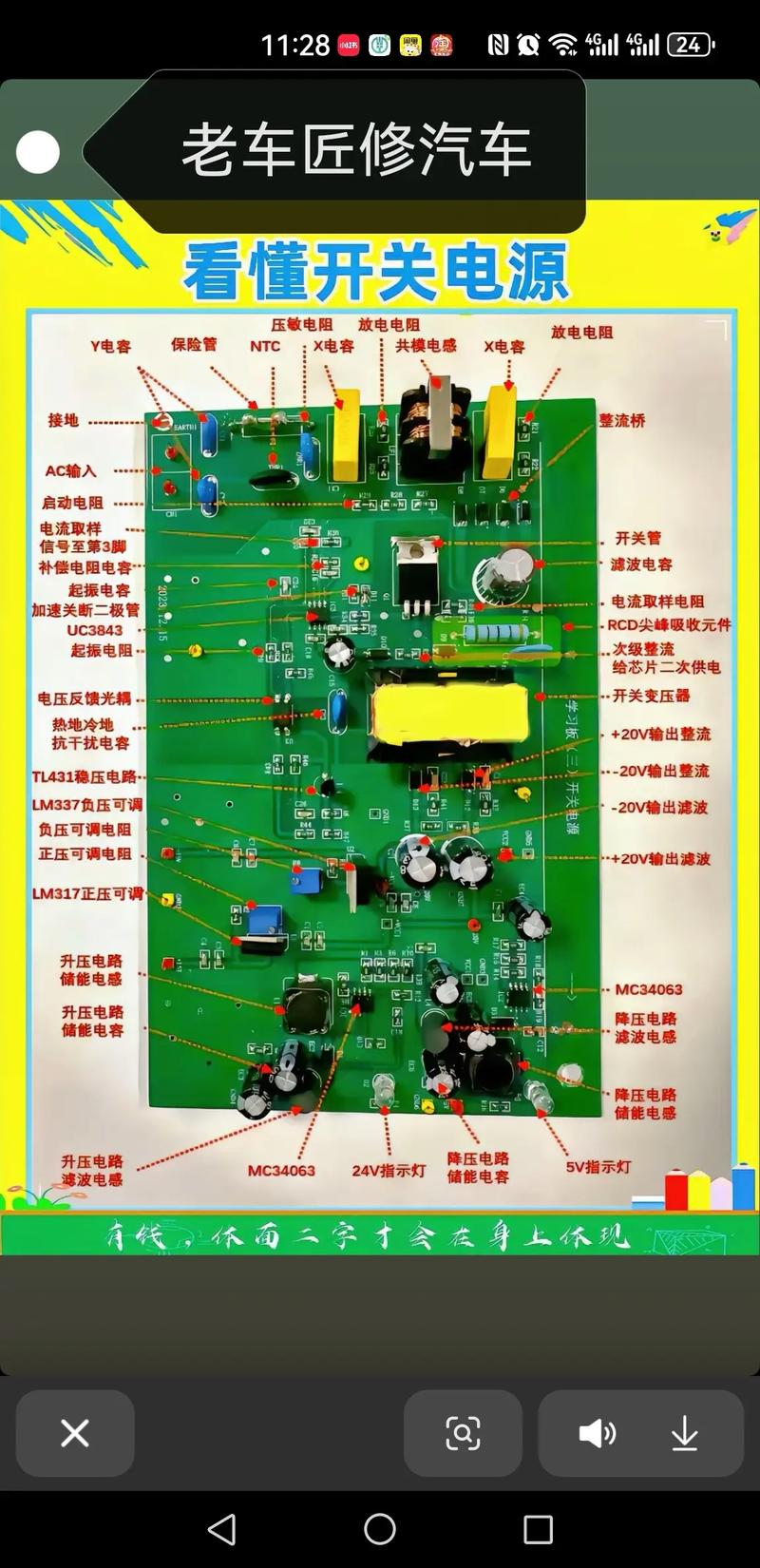

（图片来源网络，侵删）
2 万用表的类型
- 指针式万用表: 优点是能直观地看到参数的连续变化过程，适合检测电容充放电、动态信号等，缺点是读数不直观,易受人体电阻影响。
- 数字式万用表: 优点是读数精确、直观，功能强大（可测二极管、通断、频率等），带数据保持和背光,缺点是对于连续变化的信号观察不如指针式方便。
建议： 现代汽车维修中，数字式万用表是绝对的主流，强烈推荐选择一款功能齐全、质量可靠的数字万用表。
3 万用表的关键功能
- 电压: 测量电路两端的电势差，单位是伏特，这是最常用的功能。
- 直流电压: 用于测量电瓶、发电机输出、传感器、ECU等。
- 交流电压: 用于测量交流发电机输出的AC纹波,或检测电源中的干扰。
- 电流: 测量电路中的电子流量，单位是安培，测量电流时，必须将万用表串联在电路中，有一定危险性,需谨慎。
- 电阻: 测量元件对电流的阻碍能力，单位是欧姆 (Ω)，用于检测线路通断、传感器、线圈、电阻等。
- 通断蜂鸣: 当电阻值低于一定阈值（通常低于30Ω）时，万用表会发出蜂鸣声,这是快速检查线路是否导通的绝佳功能。
- 二极管测试: 用于检查二极管的单向导电性，或判断线路的通断（比蜂鸣声更精确）。
- 频率/占空比: 用于测量传感器信号（如曲轴/凸轮轴位置传感器）、喷油器脉冲等信号的频率和占空比。
- 温度: 通过配套的K型热电偶，可以测量冷却液、尾气、空调出风口等温度。
第二章：安全第一！检测前的准备与注意事项
-
个人安全：
- 穿戴绝缘手套和护目镜。
- 确保手部干燥,避免在潮湿环境下操作。
- 测量高压电路（如点火线圈次级电压）时,务必格外小心。
-
车辆安全：
- 在测量电压或电阻前，务必断开蓄电池的负极！ 这是为了防止短路和损坏车辆电子元件。

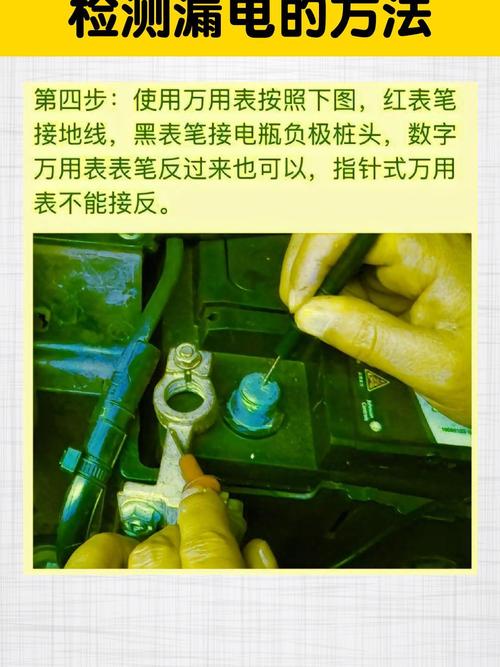

- 如果必须在线测量电流，要选择合适的量程，并尽快完成,避免长时间串联导致万用表或保险丝熔断。
-
仪表安全：

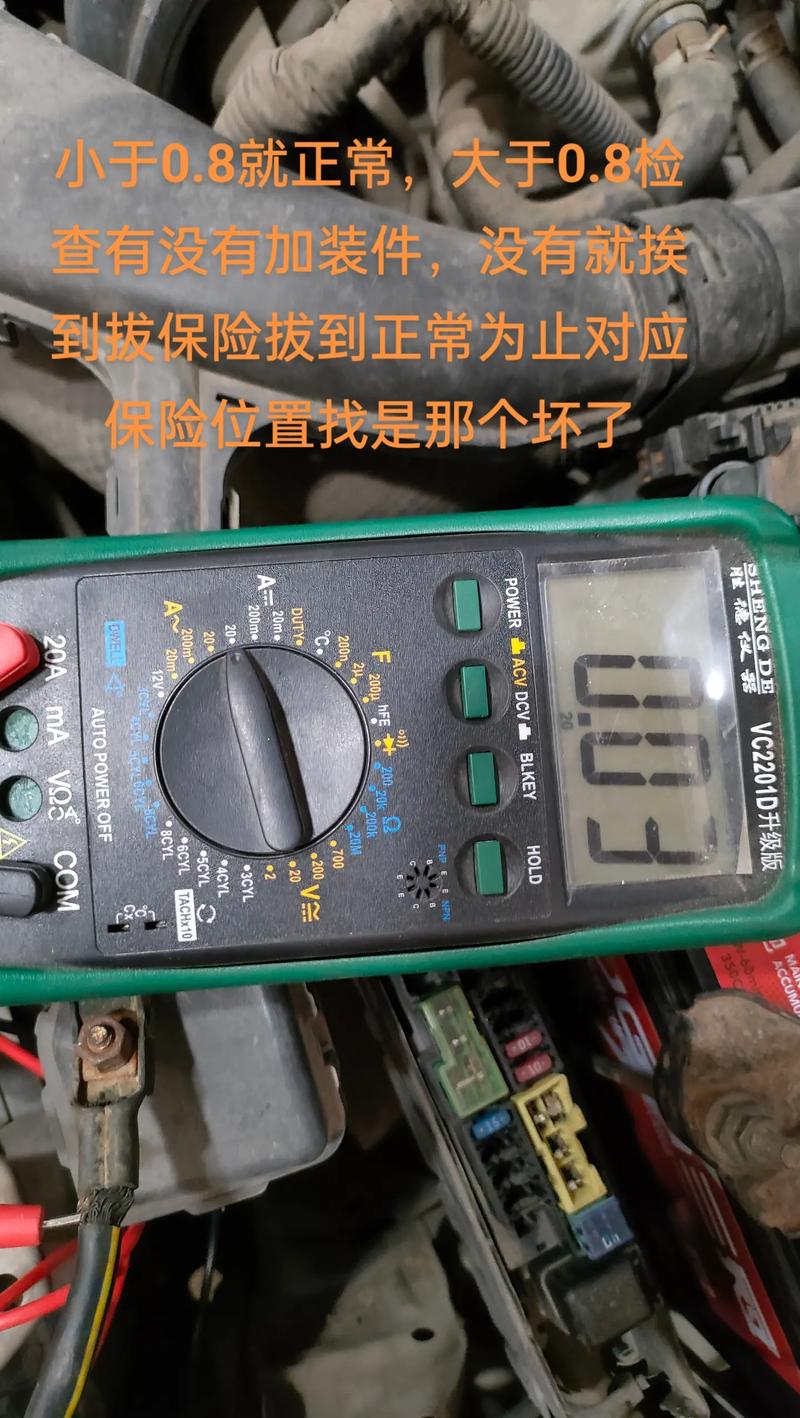

（图片来源网络，侵删）- 每次测量前，确认量程选择正确！ 尤其是测量电压时，严禁用电流档或电阻档去测电压,这会立刻烧毁万用表。
- 不清楚被测值的大小时，应从最大量程开始测量,逐步减小。
- 测量完成后，将功能/量程开关拨至最高电压档或OFF档,再收起万用表。
第三章：实战检测指南（分系统详解）
1 电源系统检测
| 检测项目 | 检测方法 | 正常值/分析 | 故障判断 |
|---|---|---|---|
| 蓄电池电压 | 万用表打到DCV 20V档，红表笔接电瓶正极，黑表笔接电瓶负极。 | 发动机未启动： 12.6V 左右 发动机启动后： 13.8V - 14.8V |
电压过低 (<12V)： 电瓶亏电或老化。 启动后电压不变或低于13V： 发电机不发电或皮带打滑。 启动后电压过高 (>15V)： 发电机电压调节器损坏。 |
| 发电机输出AC纹波 | 万用表打到ACV 2V档，红黑表笔并联在电瓶正负极上，启动发动机，提高转速。 | < 0.5V AC | > 0.5V AC： 发电机整流桥二极管损坏，会干扰ECU等精密电子设备。 |
| 电压降测试 | 重要： 这是判断电路接触不良的“金标准”。 压降测试（正极）： 万用表DCV 20V档，红表笔接蓄电池正极，黑表笔接用电器（如起动机、灯泡）的正极输入端，测量启动瞬间的电压值。 压降测试（负极/搭铁）： 万用表DCV 20V档，红表笔接用电器的负极/外壳，黑表笔接蓄电池负极。 |
< 0.3V | > 0.5V： 说明正极或负极线路/接头/搭铁点存在过大电阻，导致供电或接地不良。 |
2 传感器检测
| 检测项目 | 检测方法 | 正常值/分析 | 故障判断 |
|---|---|---|---|
| 电压型传感器 (如：节气门位置传感器TPS、进气压力传感器MAP) | 万用表打到DCV 20V档，测量传感器信号线与搭铁线之间的电压，查阅维修手册，在不同工况下（如点火开关ON、节气门全开/全关）应有对应电压值。 | 按维修手册变化，通常是0.5V-4.5V的平滑变化。 | 电压无变化、超出范围或为0V/5V，说明传感器损坏或线路问题。 |
| 电阻型传感器 (如：水温传感器CTS、进气温度传感器IAT) | 断开传感器插头！ 万用表打到电阻档(Ω)，测量传感器两端子间的电阻，在不同温度下（可用吹风机或冰水模拟），电阻值应有规律地变化。 | 温度越高，电阻值越小（NTC负温度系数型）。 | 电阻值为无穷大（断路）、0（短路）或与手册值严重不符，说明传感器损坏。 |
| 三线式传感器 (如：氧传感器) | 加热电阻： 断开插头，测量加热线与搭铁线间的电阻，通常为几欧姆到十几欧姆。 信号电压： 测量信号线与搭铁线间的电压，发动机正常工作时，电压应在0.1V-0.9V之间快速波动。 |
按手册要求。 | 加热电阻无穷大，说明加热线路故障，信号电压无波动或固定在0.5V，说明传感器失效或混合比异常。 |
3 执行器检测
| 检测项目 | 检测方法 | 正常值/分析 | 故障判断 |
|---|---|---|---|
| 喷油器 | 电阻测量： 断开插头，测量喷油器两端子电阻，通常为10-16Ω。 脉冲信号： 万用表打到DCV 20V档，红表笔接喷油器信号线，黑表笔搭铁，启动发动机，应有0V-12V的脉冲电压。 |
电阻值在范围内，启动时有跳变电压。 | 电阻无穷大或为0，喷油器线圈损坏，无脉冲电压，检查ECU到喷油器的线路或ECU本身。 |
| 点火线圈 | 初级电阻： 测量点火线圈低压供电端与控制端（接地端）之间的电阻，通常为5-2Ω。 次级电阻： 测量点火线圈高压输出端与低压端之间的电阻，通常为5-15kΩ (不同车型差异大)。 |
按维修手册要求。 | 电阻值异常，说明点火线圈损坏。 |
| 燃油泵 | 供电电压： 找到燃油泵插头，点火开关ON档，测量供电线与搭铁线电压，应为蓄电池电压（约12V）。 电阻测量： 断开插头，测量燃油泵电机两端电阻，通常为5-2Ω。 |
供电正常，电阻正常。 | 有电压但油泵不转，可能是油泵卡死或内部断路，无电压，检查继电器、保险丝及线路。 |
4 线路与开关检测
| 检测项目 | 检测方法 | 正常值/分析 | 故障判断 |
|---|---|---|---|
| 线路通断 | 万用表打到通断蜂鸣档，断开两端插头，将表笔分别接在线路两端。 | 蜂鸣器响，电阻接近0Ω。 | 蜂鸣器不响，电阻无穷大，说明线路断路。 |
| 开关检测 | 以车窗开关为例，断开开关插头，万用表打到通断蜂鸣档。 开关OFF位： 测量输入与输出端，应不导通（不响）。 开关ON位： 测量输入与输出端，应导通（响）。 |
按开关功能，应能正确接通和断开对应线路。 | 开关在ON位不响，说明开关内部触点损坏。 |
第四章：高级功能应用
1 频率与占空比
- 应用场景： 检测磁电式传感器（曲轴/凸轮轴位置传感器）、喷油器、怠速控制阀、EGR阀等。
- 方法： 万用表打到Hz 或 Duty%档，红表笔接信号线，黑表笔搭铁,观察发动机运行时的读数。
- 分析： 与维修手册中的标准值对比，频率异常说明传感器信号轮损坏或间隙不对；占空比异常说明ECU控制信号或执行器有问题。
2 二极管测试
- 应用场景： 检查线路中的保护二极管、检查LED灯。
- 方法： 万用表打到二极管档，红表笔接二极管正极，黑表笔接负极，万用表会显示一个压降值（硅管约0.5-0.7V），对调表笔，应显示“OL”或“1”（无穷大）。
- 分析： 两次测量都显示“OL”，说明二极管断路；都显示0V或很小的值,说明二极管击穿短路。
第五章：总结与技巧
- 先简后繁： 遇到故障，先检查保险丝、继电器、搭铁线这些最简单也最常见的问题点。
- 先外后内： 尽量在插头处测量,不要轻易拆解传感器或执行器。
- 善用维修手册： 手册是唯一的标准，上面有精确的插脚定义、标准电压、电阻值和检测流程。
- 对比法： 如果怀疑某个部件有问题，可以找一个同型号的正常车进行对比测量,快速定位故障。
- 建立逻辑思维： 把电路图和万用表结合起来，分析电流的走向，判断是“断路”（无电压/无穷大电阻）还是“短路”（电压异常/电阻为0）。
掌握好万用表，你就拥有了解决汽车电路问题的强大武器，多练、多思考,你将成为一名出色的汽车电路诊断专家！
