LM2577 工作原理简介（维修必备知识）

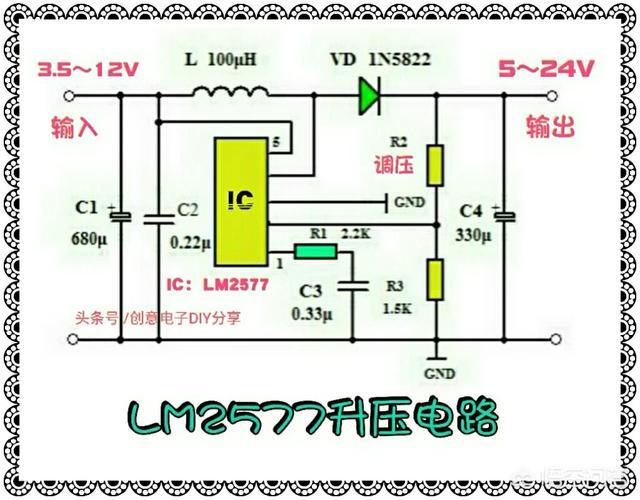

在动手之前，必须理解它的工作原理，否则就像盲人摸象，LM2577的核心是控制一个外部MOSFET（开关管）的导通与关断,从而实现升压。
（图片来源网络，侵删）
基本工作流程：
- 导通阶段: 控制器输出高电平，外部N沟道MOSFET导通，电流通过电感、MOSFET到地，电能以磁场形式储存在电感中,输出电容为负载供电。
- 关断阶段: 控制器输出低电平，MOSFET关断，电感中的磁场不能突变，会产生一个很高的感应电动势（左负右正），这个电压与输入电压叠加，通过二极管给输出电容充电,并为负载供电。
- 稳压阶段: 控制器通过反馈引脚持续监测输出电压，如果输出电压偏高，控制器会缩短MOSFET的导通时间；如果偏低，则会延长导通时间，通过这个闭环调节,维持输出电压的稳定。
关键引脚功能：
- VIN: 电源输入。
- SW: 开关输出,连接到MOSFET的栅极和电感的一端。
- GND: 地。
- FB (Feedback): 反馈引脚，通常通过一个电阻分压网络连接到输出端,用于设定和监测输出电压。
- SS (Soft-Start): 软启动引脚，外接电容，用于开机时缓慢提升输出电压,防止冲击电流过大。
- Shutdown: 使能端，高电平或悬空工作,低电平关断。
常见故障现象与可能原因
| 故障现象 | 可能的原因（按排查难度和概率排序） |
|---|---|
| 完全无输出，无任何反应 | - 输入保险丝熔断 - 输入电压过低或无输入 - 负载短路 - 控制器芯片本身损坏 - 关键启动电阻开路 |
| 输出电压严重偏低 | - 输入电压过低 - 负载过重（短路） - 续流二极管开路或性能不良 - 储能电感开路或饱和 - 输出滤波电容失效（容量变小、ESR增大） - 反馈电阻阻值漂变 - 控制器芯片异常 |
| 输出电压不稳定，有纹波或振荡 | - 输出滤波电容失效 - 输入滤波电容失效 - 反环路有问题（如反馈电阻虚焊） - 控制器芯片不稳定 - 电路板存在虚焊或接触不良 |
| 输出电压过高，不可调 | - 反馈电阻开路（特别是连接到FB和GND的那个） - 反馈回路断路 - 控制器芯片内部短路损坏 |
维修步骤与工具准备
工具准备：
- 万用表: 必备，用于测量电压、电阻、通断。
- 示波器: 强烈推荐！对于开关电源维修，示波器是“火眼金睛”，可以观察开关波形、反馈波形、纹波等,能快速定位问题。
- 可调直流稳压电源: 带电流表功能最佳，用于安全地提供输入电压,并监控电流变化。
- 电烙铁、吸锡器、焊锡: 用于拆焊元件。
- 热风枪 (可选): 用于拆焊多引脚的LM2577芯片。
- 替换元件: 准备一些常用备件，如LM2577芯片、肖特基二极管（如1N5819, 1N5822）、优质电解电容、贴片电阻等。
维修流程：
（图片来源网络，侵删）
第零步：安全第一！
- 断电操作！ 在测量和焊接前,务必切断所有电源。
- 放电！ 大容量的电解电容（输入和输出端）可能存有高压,用万用表或螺丝刀短接其两脚进行放电。
- 隔离！ 最好将待修电路板与市电隔离,使用隔离变压器或通过可调电源供电。
第一步：目视检查
- 仔细观察电路板，寻找明显的问题：
- 烧黑的元件： 电容、电阻、二极管、MOSFET是否有烧焦、炸裂的痕迹。
- 虚焊或脱焊： 元件引脚是否有裂纹,焊点是否光亮饱满。
- 物理损坏： 铜箔是否断裂,是否有异物掉入。
第二步：静态电阻测量（断电）
- 测量输入端对地电阻： 用万用表二极管档或低阻档，测量VIN和GND之间的电阻，如果阻值非常小（接近0Ω），说明输入端存在严重短路，重点检查：
- 输入滤波电容是否击穿。
- MOSFET的D-S极是否击穿。
- 续流二极管是否击穿。
- 测量输出端对地电阻： 测量VOUT和GND之间的电阻，如果阻值很小，说明输出端或负载存在短路。务必断开负载！ 如果断开负载后恢复正常,则问题在负载端。
第三步：上电测试（关键步骤，务必小心！）
- 使用可调电源！ 将可调电源的电压设置为略低于标称输入电压，电流限制调小（例如0.5A）。
- 连接电源： 将电源正负极连接到电路板的VIN和GND。
- 观察与测量：
- 看电流： 上电瞬间，观察电源的电流读数。
- 电流冲一下然后归零： 可能是软启动问题或控制器未工作。
- 电流一直很大： 说明存在短路！立即断电,回到第二步仔细排查。
- 电流在正常范围内（几十到几百mA）： 这是好现象。
- 测关键点电压：
- VIN: 确认输入电压正常。
- VOUT: 测量输出电压，这是判断故障的核心依据。
- VOUT = 0V: 问题可能在控制器本身或其供电。
- VOUT 偏低: 结合电流判断，如果电流正常，可能是反馈、二极管、电感或输出电容问题。
- VOUT 不稳定: 用示波器看纹波和噪声。
- FB引脚电压： 查阅数据手册，FB引脚内部有一个1.23V的基准电压，正常工作时，FB点的电压应该非常稳定地等于1.23V，如果这个电压不对,问题就出在反馈环路或芯片内部。
- SW引脚电压： 如果控制器在工作，SW引脚应该能看到明显的脉冲波形（方波），如果电压是VIN或0V且没有波动,说明控制器没有起振。
- 看电流： 上电瞬间，观察电源的电流读数。
第四步：逐级排查与替换
根据第三步的测量结果,进行针对性排查：
-
如果VOUT=0V，控制器不工作：
- 检查Shutdown引脚是否被意外拉低。
- 检查SS引脚外接电容是否短路。
- 测量控制器VCC供电脚（如果有的话，有些版本是VIN直接供电，有些需要从SW引脚取电）是否正常。
- 怀疑芯片损坏，直接替换LM2577,这是最常见的维修操作。
-
如果VOUT偏低：
- 断开负载，如果恢复正常,是负载问题。
- 用示波器检查续流二极管的负极是否有脉冲，如果脉冲正常但输出电压低,很可能是二极管正向压降过大或开路。
- 用万用表二极管档检查储能电感是否通断,电感开路是常见故障。
- 检查输出电容是否鼓包、漏液或容量下降（可用电容表或替换法验证）。
- 检查反馈电阻的阻值是否准确，特别是那个连接到FB和GND的下拉电阻，如果它开路，会导致FB电压升高，控制器会认为输出电压过低而拼命工作，VOUT会变得异常高,但这是另一种故障了。
-
如果VOUT不稳定：
（图片来源网络，侵删）- 替换输出滤波电容，特别是当电容老化后ESR（等效串联电阻）增大,会导致纹波变大。
- 检查电路板接地是否良好。
- 检查所有焊点，特别是大电流路径上的焊点，是否存在虚焊。
实战案例
案例：一个基于LM2577的5V转12V升压模块，无输出。
- 目视检查： 发现输入端电解电容顶部轻微鼓包。
- 静态测量： 测VIN和GND电阻，发现正反向电阻都很小,判断输入电容可能击穿。
- 上电测试（未换电容前）： 用可调电源设为5V，电流限制0.5A，一上电，电流立刻冲到0.5A被限住，输出电压为0V,印证了输入短路的判断。
- 维修： 更换鼓包的输入滤波电容，再次上电测试，电流正常（约100mA），输出电压稳定在12V,故障排除。
案例：一个自制板，输出电压只有8V（标称12V），且纹波很大。
- 目视检查： 无明显异常。
- 静态测量： 输入输出电阻正常。
- 上电测试： 输入5V，电流正常，输出8V,纹波用示波器看有1V以上的毛刺。
- 排查：
怀疑输出电容，手摸感觉很热，更换一个同规格的新电解电容后，输出电压恢复正常12V，纹波也大大减小，故障排除,原因为电容老化失效。
总结与提醒
- 耐心和细心： 开关电源维修是一个细致活,不要急于求成。
- 理论指导实践： 理解原理能让你的维修思路更清晰，而不是“瞎碰”。
- 善用工具： 万用表是基础,示波器是利器。
- 先易后难： 从最简单的保险丝、电容、二极管查起,最后再考虑昂贵的芯片。
- 替换法是王道： 对于怀疑但又难以测量的元件（如电容、芯片），直接替换掉,往往能快速解决问题。
希望这份详细的指南能成功帮你修复LM2577控制器！祝你维修顺利！
