材料要求
材料是FFC性能的基础，直接决定了其耐温、绝缘、阻燃等特性。

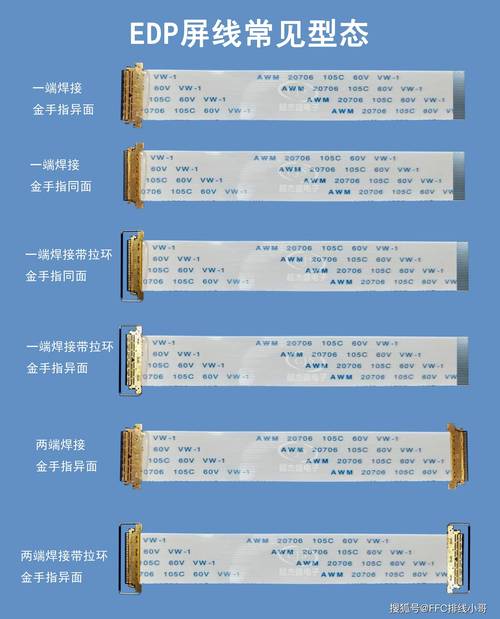

（图片来源网络，侵删）
-
导体
- 材质: 通常使用无氧铜或镀锡铜。
- 无氧铜: 导电性最佳，信号衰减小,成本较高。
- 镀锡铜: 可焊性好，抗氧化能力强,是应用最广泛的材料。
- 要求:
- 纯度: 铜的纯度应达到99.9%以上,以减少电阻和信号衰减。
- 延展性: 导体需要良好的延展性,以便在压接端子时能形成牢固的连接。
- 表面处理: 表面应光滑、无毛刺、无氧化,确保绝缘层能紧密包裹且与端子压接良好。
- 材质: 通常使用无氧铜或镀锡铜。
-
绝缘层
- 材质: 最常用的是聚酯，即PET（Polyethylene Terephthalate）。
- 要求:
- 厚度: 厚度必须均匀且符合规格（如0.05mm, 0.1mm等），公差需严格控制,这直接影响排线的总厚度和柔韧性。
- 介电强度: 绝缘层必须能承受额定的电压而不被击穿。
- 绝缘电阻: 表面和体电阻要足够高,防止漏电。
- 附着力: 绝缘层与导体之间的粘合性要好,不能分层。
- 柔韧性: PET本身具有一定的柔韧性,但需确保其在反复弯折和扭曲下不开裂。
-
覆盖层
- 材质: 同样是PET,颜色通常为半透明或黑色。
- 作用: 保护内部导体和绝缘层,提供额外的绝缘和耐磨性。
- 要求:
- 与绝缘层的粘合: 双层PET（绝缘层和覆盖层）之间需要通过热压等方式紧密粘合,防止分层。
- 总厚度: 排线的总厚度（导体+绝缘层+覆盖层）必须严格控制在公差范围内,以适配连接器的插槽。
-
离型层

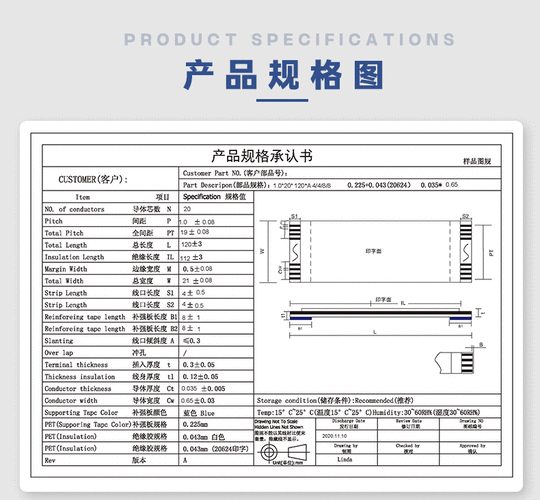

（图片来源网络，侵删）- 作用: 位于覆盖层外侧，在卷盘包装时使用,防止排线表面粘连。
- 要求: 易于剥离,且剥离后不留残胶。
尺寸与公差要求
尺寸的精确性是FFC能够顺利插入连接器的关键。
-
总厚度
- 定义: 排线横截面的总厚度。
- 公差: 通常要求非常严格，±0.02mm 或 ±0.03mm，过厚无法插入连接器,过薄则可能导致接触不良。
-
总宽度
- 定义: 排线的整体宽度。
- 公差: 同样要求精确，±0.1mm,宽度不一致会影响在连接器中的对位和稳定性。
-
间距
- 定义: 相邻两条导线中心线之间的距离。
- 公差: 必须高度一致，以确保每个端子都能准确地对准对应的导线，通常公差在 ±0.05mm 以内。
-
导线宽度
- 定义: 单根导线的宽度。
- 公差: 与间距类似，需要精确控制,以保证阻抗的均匀性。
-
倒角
- 要求: 排线两端的导线通常需要做 45度倒角，这有助于在插入连接器时对中,并防止插针划伤绝缘层。
电气性能要求
电气性能是保证信号传输质量的核心。
-
导通测试
- 要求: 每根导线都必须是连续的，没有断路，测试时通入规定电流（如100mA-500mA）,电压降应在允许范围内。
-
绝缘电阻
- 要求: 在规定电压（如100V DC）下，相邻导线之间以及导线与屏蔽层（如果有）之间的绝缘电阻应大于 100 MΩ。
-
耐电压
- 要求: 能承受一定电压（如AC 500V）一定时间（如1分钟）而不发生击穿或飞弧。
-
接触电阻
- 要求: 导线与连接器端子压接后，接触点的电阻应小于 50mΩ（通常要求在20mΩ左右），电阻越小,信号损耗和发热越小。
-
阻抗控制 (对高速信号FFC尤为重要)
- 要求: 对于高频信号（如USB, HDMI, LVDS），FFC的特性阻抗需要严格控制（如90Ω, 100Ω差分阻抗），这取决于导体宽度、间距和绝缘层厚度。
机械性能要求
机械性能决定了FFC在实际使用中的耐用性。
-
弯曲寿命
- 测试: 在规定的弯曲半径（如R=5mm）和角度（如180度）下,进行反复弯折。
- 要求: 在弯折指定次数（如10,000次, 20,000次）后,导通性能和绝缘性能不应下降。
-
拉伸强度
- 要求: 排线在受到轴向拉伸力时，不应断裂或导体与绝缘层分离,拉伸强度需满足特定规格。
-
剥离强度
- 要求: 绝缘层与导体之间、覆盖层与绝缘层之间的粘合强度要足够,在受到外力时不应分层。
-
耐折性
- 测试: 在特定位置进行反复折叠。
- 要求: 折叠处不应出现裂纹或断裂。
外观要求
良好的外观是制造质量的直观体现。
- 表面: 绝缘层和覆盖层表面应平整、光滑、无划痕、无气泡、无杂质、无污染。
- 颜色: 颜色应均匀一致,无明显色差。
- 卷曲: 排线在卷盘上应卷曲整齐，无扭曲、打结现象。
- 端部: 端部切割应平整、无毛刺,倒角应均匀。
环境可靠性要求
FFC需要在各种环境下稳定工作,因此必须通过一系列可靠性测试。
-
高低温测试
- 要求: 在规定的高温（如+85°C或+105°C）和低温（如-40°C）下持续一段时间,性能不应劣化。
-
温湿度循环测试
- 要求: 在高温高湿（如+85°C, 85% RH）和低温低湿（如-40°C）之间循环,测试其抵抗湿热应力的能力。
-
耐焊接热
- 要求: 模拟回流焊或波峰焊过程，排线不应出现变形、变色、分层或性能下降。
-
阻燃性
- 要求: 根据应用需求，可能需要满足特定的阻燃等级，如 UL94V-0。
包装要求
- 卷盘: 应使用材质合适的卷盘，卷盘内径和外径需符合规定,确保排线在运输和存储过程中不会因过度弯曲而损坏。
- 方向: 排线的卷绕方向（如A面朝外或B面朝外）应与客户要求一致。
- 标签上应清晰注明型号、规格、批号、生产日期、长度等信息。
- 防护: 外包装应防尘、防潮、防压。
选择和使用FFC时，必须根据具体的应用场景（如消费电子、汽车电子、工业控制等）来重点关注相应的技术要求。
- 消费电子产品（手机、平板）：可能更关注尺寸、柔韧性和成本。
- 汽车电子：对耐温、耐湿、振动和寿命的要求极高。
- 高速数据传输（显示器、摄像头）：则必须严格阻抗控制和电气性能。
一份合格的FFC规格书会详细列出上述所有要求及其对应的测试方法和标准，在采购时,务必要求供应商提供完整的规格书和测试报告。
