我将从核心概念、关键技术、研究前沿、设计流程和必备技能五个方面，为您提供一个全面而深入的框架。

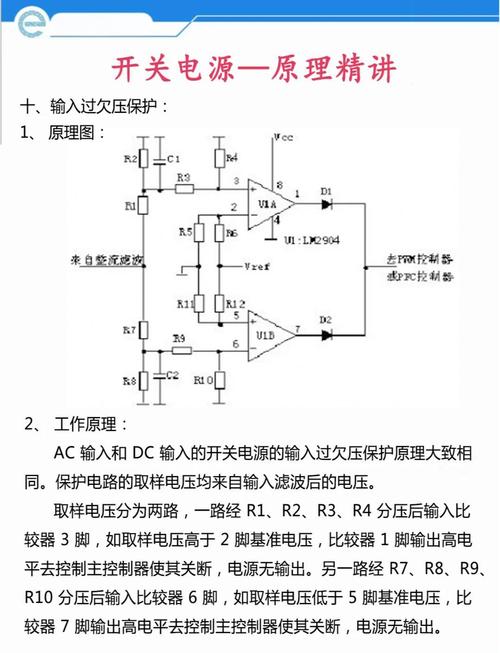

（图片来源网络，侵删）
核心概念：电源是什么？
电源的本质是能量转换与控制装置，它的核心任务是将一种形式的电能（如交流市电、电池）高效、可靠、稳定地转换为另一种形式的电能（如直流电压、恒定电流），以满足特定负载的需求。
电源的主要分类
- AC-DC 电源 (适配器、开关电源)：将交流市电转换为直流电，是最常见的一类，用于为电子设备供电。
- DC-DC 电源 (变换器)：在直流源之间进行转换，如将电池的12V电压转换为5V或3.3V，用于手机、电脑主板等。
- DC-AC 电源 (逆变器)：将直流电转换为交流电，用于不间断电源、太阳能并网、电动汽车驱动等。
- AC-AC 电源 (变频器)：改变交流电的电压、频率或相数，用于电机调速、感应加热等。
关键性能指标
评价一个电源的好坏,通常看以下几个核心指标：
- 效率：输出功率与输入功率的比值，高效率意味着低损耗、低发热，是现代电源设计的首要追求。
- 功率密度：单位体积或单位重量所能输出的功率，高功率密度意味着电源更小、更轻，对便携设备和空间受限系统至关重要。
- 可靠性/寿命：电源无故障工作时间，MTBF（平均无故障时间）是常用衡量指标。
- 电磁兼容性：电源自身产生的电磁干扰要低，同时对外部干扰的抵抗能力要强。
- 动态性能：负载突变时，输出电压的响应速度和超调量。
- 成本：在满足性能的前提下，实现最低的成本。
关键技术与研究方向
电源技术的研究与设计,主要围绕以下几个关键技术展开：
拓扑结构研究
拓扑是电源的“电路骨架”，决定了能量转换的基本方式，研究和设计新的拓扑结构是提升性能的核心。

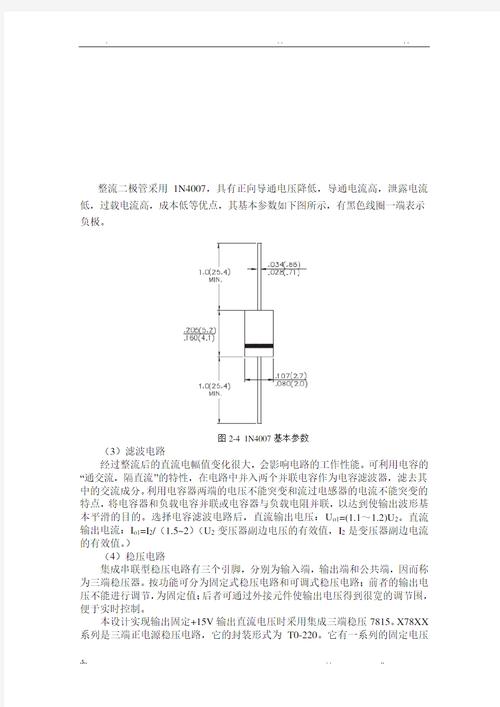

（图片来源网络，侵删）
- 经典拓扑：Buck（降压）、Boost（升压）、Buck-Boost（升降压）、Flyback（反激）、Forward（正激）、Push-Pull（推挽）、Half-Bridge（半桥）、Full-Bridge（全桥）。
- 研究方向：
- 软开关技术：通过谐振等方式，在开关管两端电压为零或电流为零时进行开关，从而大幅降低开关损耗，提升效率，如ZVS（零电压开关）、ZCS（零电流开关）、LLC谐振变换器。
- 多电平/多相技术：用于高压大功率场合，通过多个开关单元串联/并联，降低单个器件的电压/电流应力，提升效率并减少电磁干扰。
- 耦合电感/变压器技术：利用磁元件的耦合效应，实现电压变换的同时，进行电流纹波抑制、能量传输，从而减小体积、提升动态性能。
功率半导体器件
开关管是电源的“心脏”，其性能直接决定了电源的效率、频率和功率密度。
- 主流器件：MOSFET（金属氧化物半导体场效应管）、IGBT（绝缘栅双极型晶体管）。
- 前沿研究方向：
- 宽禁带半导体：以SiC（碳化硅）和GaN（氮化镓）为代表，它们具有开关频率更高、导通电阻更低、耐温更高的优点，是推动电源向高频化、高效率、小型化革命性发展的关键。
- 封装技术：改善器件的散热性能和电气性能，如采用夹层式封装、铜夹技术等。
磁性元件设计
电感和变压器是电源的“血管”，负责能量的存储和传输，它们通常是电源中最大、最重的部件，也是设计的难点。
- 研究方向：
- 高频化与小型化：随着开关频率的提高，磁元件的体积可以显著减小，但高频会带来涡流损耗、磁芯损耗急剧增加的问题。
- 损耗建模与分析：精确计算磁芯的磁滞损耗、涡流损耗和绕线的趋肤效应、邻近效应损耗，是优化设计、提升效率的关键。
- 集成化与平面化：将多个磁元件集成在一个磁芯中，或采用PCB平面线圈技术，以减小体积、降低成本。
控制技术
控制电路是电源的“大脑”，负责实时监测输出，并调整开关管的通断，以维持输出的稳定。
- 经典控制：电压型控制、电流型控制。
- 先进控制：
- 数字控制：使用DSP、FPGA或MCU实现控制算法，灵活性高，易于实现复杂的控制策略（如PFC、多环控制）、通信和保护功能，是当前的主流方向。
- 自适应控制：根据负载或输入变化，自动调整控制参数，以优化性能。
- 模型预测控制：一种更先进的控制策略，能提供更快的动态响应。
热管理设计
功率器件和磁性元件在工作时会产生热量,过热会导致性能下降甚至失效。
（图片来源网络，侵删）
- 研究方向：
- 热仿真：使用ANSYS Icepak、Flotherm等软件，在设计阶段精确预测各部件的温度分布。
- 散热结构设计：优化散热器的翅片设计、风道设计，采用高效导热材料（如导热硅脂、相变材料、石墨烯）。
- 液冷技术：在极高功率密度场合，采用液体冷却方案。
电磁兼容性 设计
电源是主要的电磁干扰源,同时自身也需要抵抗外界的干扰。
- 研究方向：
- 传导干扰：通过X电容、Y电容、共模/差模电感等滤波电路进行抑制。
- 辐射干扰：通过合理的PCB布局、屏蔽设计、接地设计来抑制。
- 建模与仿真：使用CST、HFSS等软件仿真EMI特性，指导设计。
研究前沿与未来趋势
- 超高效率：SiC/GaN器件的广泛应用，使得电源效率不断突破，98%甚至更高效率的AC-DC电源成为可能。
- 极致功率密度：高频化（MHz级别）是提升功率密度的终极手段，但这需要解决高频损耗、电磁干扰和热管理等一系列挑战。
- 智能化与数字化：电源不再是孤立的模块，而是作为能源互联网中的一个智能节点，具备通信、状态监测、远程控制、故障预测等功能。
- 集成化与模块化：将PFC（功率因数校正）和DC-DC变换器集成在一个芯片或模块中（如Power Integration的InnoSwitch系列），多个小功率模块并联以实现大功率输出，便于扩展和维护。
- 宽输入/输出范围：适应更多样的应用场景，如新能源汽车的宽电压电池包、光伏发电的宽电压输入等。
- 无线供电技术：基于磁共振或磁耦合原理，实现无物理接触的能量传输，在消费电子、医疗植入设备、电动汽车等领域有巨大潜力。
电源设计流程（以一个AC-DC开关电源为例）
一个完整的电源设计流程通常包括以下步骤：
-
需求分析：
- 明确输入电压范围（如90-265V AC）。
- 明确输出电压、电流、功率（如12V/10A, 120W）。
- 定义性能指标：效率（如>90%）、功率密度、纹波电压、动态响应、EMC标准、工作温度、成本等。
-
方案论证与拓扑选择：
- 根据功率等级选择拓扑,120W通常选择反激或正激拓扑。
- 若需要高效率,可考虑LLC谐振拓扑。
- 确定是否需要PFC电路以满足谐波标准。
-
关键参数计算：
- 计算开关频率、占空比。
- 计算关键器件的电压/电流应力。
- 计算输出滤波电感和电容的参数。
-
器件选型：
- 开关管：根据电压/电流应力选择MOSFET或IGBT，考虑其开关速度和导通电阻。
- 二极管/整流管：选择超快恢复二极管或肖特基二极管。
- 磁性元件：根据电感量、电流、频率选择磁芯材料和线径，进行绕线设计。
- 控制芯片：选择合适的PWM控制器（如UC384x系列）或集成控制器（如NCP139x系列）。
- 电容、电阻、PCB板材等。
-
仿真与建模：
- 使用PSIM, LTspice, PLECS等电路仿真软件，验证电路设计的正确性，测试稳态和动态性能。
- 使用ANSYS Maxwell进行磁元件仿真，优化磁设计。
- 使用ANSYS Icepak进行热仿真，确保温升在安全范围内。
-
PCB Layout设计：
- 这是决定EMI和可靠性的关键步骤！
- 功率回路（开关管、变压器/电感、输出电容）要尽可能短、宽。
- 模拟地（控制回路）和功率地（功率回路）要分开，单点连接。
- 驱动电路要靠近开关管,减少干扰。
- 散热设计：为发热器件预留足够的散热空间和过孔。
-
样机试制与调试：
- 焊接样机,先进行上电前检查（如短路、开路检查）。
- 采用“逐步上电法”，先调低压控制部分，再调高压功率部分。
- 使用示波器、万用表等仪器测试关键波形和电压，验证设计。
-
性能测试与优化：
- 在环境实验室中进行全面测试：效率、满载/轻载性能、动态响应、输入调整率、输出调整率、EMI传导/辐射测试、安规测试（绝缘、耐压）、高低温老化测试等。
- 根据测试结果,调整电路参数或更换器件，进行迭代优化。
-
设计定型与文档：
- 完成所有测试指标达标后,冻结设计。
- 编写完整的设计文档,包括原理图、PCB图、物料清单、测试报告、生产工艺文件等。
电源工程师的必备技能
- 扎实的理论基础：电路分析、模电、数电、电力电子学、电磁学、自动控制原理。
- 熟练的仿真工具：至少精通一种电路仿真软件。
- 丰富的实践经验：对器件特性、PCB Layout、调试技巧有深刻理解。
- 跨学科知识：了解热学、材料学、EMC、安规标准。
- 解决问题的能力：能快速定位并解决各种复杂的硬件问题。
- 持续学习的能力：电源技术发展迅速，需要不断跟踪SiC/GaN、数字控制等新技术。
电源技术的研究与设计是一个充满挑战与机遇的领域,它要求工程师既是理论家，又是实践家，能够在效率、功率密度、成本、可靠性之间找到最佳平衡点，为各种电子设备提供稳定、高效的“心脏”。
