创维26L08HR 维修实例汇总
核心提示：安全第一！
在进行任何内部操作前,请务必做到：
（图片来源网络，侵删）
- 断开电源：拔下电视机的电源插头。
- 释放静电：用手触摸一下金属水管或暖气片,释放身体静电。
- 使用隔离变压器：对于有经验的维修人员，强烈建议使用隔离变压器，以防触电,普通用户不建议自行拆机维修高压部分。
三无（无光栅、无图像、无声音）
这是最常见也最棘手的故障之一，通常指电视接通电源后，指示灯不亮,整机完全没反应。
故障现象描述
按下电源键，电视屏幕全黑，没有任何背光，喇叭也没有任何声音,电源指示灯也不亮。
排查思路与步骤
“三无”且指示灯不亮，问题通常出在电源板或主板，电源板是供电核心,主板是控制核心。
-
检查外部供电：
（图片来源网络，侵删）- 确认电源插座是否正常,可以用手机充电器或台灯测试。
- 检查电视机电源线是否插紧,有无破损。
-
检查电源板（首要怀疑对象）：
- 外观检查：打开后盖，观察电源板上的保险丝（通常为玻璃管或方形绿色元件）是否发黑、烧断，如果保险丝熔断,说明电源板存在严重短路。
- 测量电压：
- 如果保险丝熔断，不要直接更换！必须先找到短路点，重点检查大功率开关管（如K2645、K2677等）、整流桥、PFC（功率因数校正）电路中的大电容（如450V/100uF）是否击穿。
- 如果保险丝完好，接通电源（注意安全！），用万用表直流电压档测量电源板的输出插座，创维26L08HR的电源板通常会输出多组电压，常见的有：
- +24V 或 +12V：给背光板和主板供电。
- +5V 或 +5V-STB：待机电压,为主板控制系统供电。
- +18V 或 +9V：有时会用于伴音功放。
- 测量+5V-STB（待机电压）是否存在，如果此电压没有，问题很可能在电源板的初级待机电路（如变压器、副电源IC等）。
- 5V-STB正常，但按遥控器或面板开机键后，+24V/+12V电压没有输出，则可能是主电源IC或其控制电路（如PFC电路）工作不正常。
-

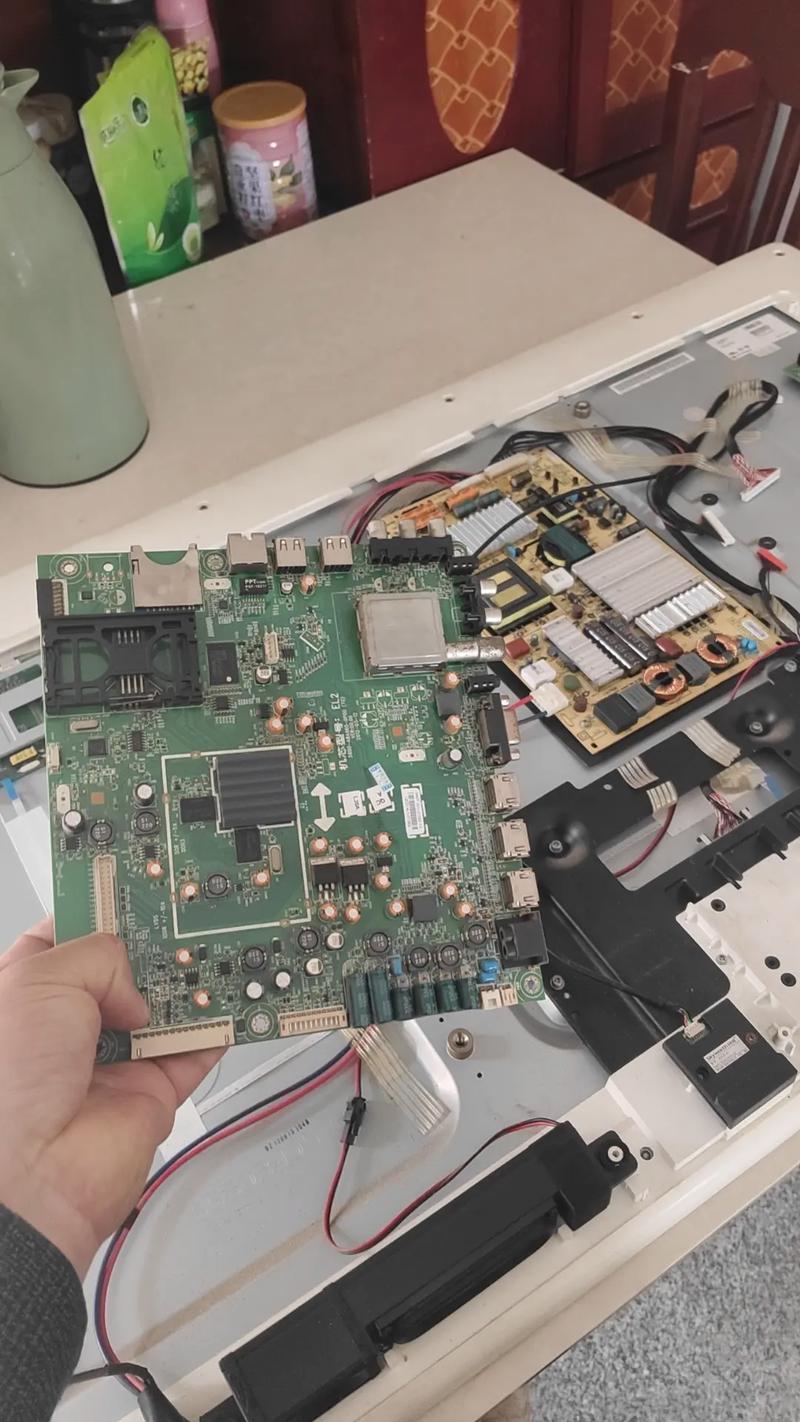

检查主板：
- 如果电源板输出的+5V-STB待机电压正常，但按开机键后无反应，且+24V/+12V主电压也无输出,则问题很出在主板的开机控制电路上。
- 主板通过一个小的三极管或继电器来控制电源板主电压的输出，需要测量主板上的开机控制脚（通常标有
ON/OFF或PWR-ON）在按下开机键时是否有高电平（如+3.3V或+5V）信号输出给电源板，如果没有，说明主板CPU或其外围电路（如晶振、复位电路、按键电路）已损坏。
维修方案
- 方案A（电源板故障）：
- 如果是保险丝烧断且找到短路元件，更换损坏元件（保险丝、开关管、整流桥等）即可。
- 如果是电源IC或驱动电路损坏，可以考虑更换整个电源板，对于创维电视，可以搜索“创维26L08HR电源板”或根据电源板上的型号（如
5800-P32FL-0000）进行同型号更换,这是最省时省力的方法。
- 方案B（主板故障）：
- 如果是主板上的小元件（如三极管、稳压IC）损坏,可以更换。
- 如果是主板CPU或核心芯片损坏，维修难度大，成本高，通常建议直接更换主板，同样可以搜索“创维26L08HR主板”进行购买更换。
有声音，无光栅（黑屏）
这是第二常见的故障，指电视能正常播放声音，但屏幕是黑的,背光不亮。
故障现象描述
开机后，喇叭里有电视节目的声音或背景音乐，但屏幕全黑，用手电筒贴近屏幕斜着看,能看到非常暗淡的图像影子。
（图片来源网络，侵删）
排查思路与步骤
有声音说明主板和电源板的+24V/+12V供电基本正常，问题集中在背光驱动板（高压板/Inverter）和背光灯条（LED灯条）上。
-
判断是背光问题还是主板问题：
- 主板控制信号：主板需要向背光板提供两个关键信号：背光开启信号和亮度调节信号。
- 用万用表测量背光板的连接器，找到
BL-ON或EN（使能）引脚和BL-ADJ或DIM（亮度调节）引脚，在正常开机状态下，BL-ON脚应为高电平（如+3.3V或+5V），BL-ADJ脚的电压会随着遥控器调节亮度而变化，如果这两个信号异常,问题在主板。
-
检查背光板（高压板）：
- 如果主板输出的
BL-ON和BL-ADJ信号都正常，但背光依然不亮,问题就在背光板。 - 外观检查：观察背光板上的电容是否有鼓包、漏液现象,这是最常见的故障点。
- 电压测量：背光板需要接收来自电源板的+24V/+12V电压,测量此电压是否正常输入。
- 点亮测试：如果输入电压正常，可以小心地给背光板通电（注意高压！），观察背光板上的高压输出端子是否有微弱的蓝色电火花（在暗处观察），如果有火花，说明背光板在工作，很可能是灯条损坏，如果没有火花，则很可能是背光板上的升压电路、控制IC（如OZ9938、OZ960等经典IC）或驱动MOS管损坏。
- 如果主板输出的
-

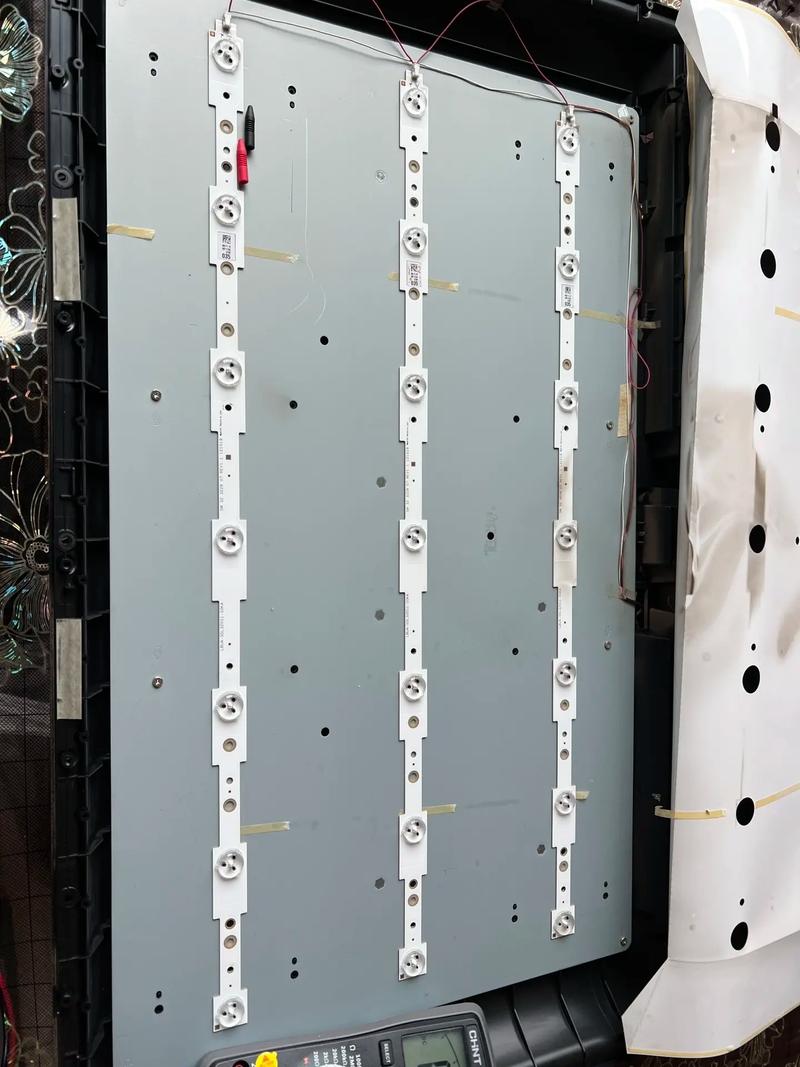

检查背光灯条：
- 背光灯条是背光故障的高发区，由于灯条由多颗LED串联组成,其中一颗或几颗损坏就会导致整个灯条不亮。
- 断开测试法：将灯条从背光板上断开，用万用表的二极管档逐一测量每个LED两端的正向压降（通常在2.8V~3.4V之间），如果某个LED测量时显示无穷大或0V,说明它已开路或短路。
- 替换法：如果手头有同规格的灯条，可以直接替换测试,这是最快的方法。
维修方案
- 方案A（背光板故障）：
- 如果是电容鼓包,更换同规格电容即可。
- 如果是控制IC或MOS管损坏，需要找到对应型号更换,维修难度中等。
- 对于大多数用户,直接更换整个背光板是最佳选择。
- 方案B（灯条故障）：
- 如果只是个别LED损坏，可以尝试“飞线”短接（将损坏的LED两端用导线连接起来）,但效果不佳。
- 更好的方法是找到损坏的LED,用同型号的LED替换。
- 最省心的方法是购买全新的灯条进行更换。
图像异常，伴音正常
故障现象描述
声音正常，但屏幕上出现各种图像问题，如花屏、白屏、图像有横线/竖线、色彩失真、图像拖影等。
排查思路与步骤
这类问题通常出在主板信号处理部分或屏驱动板（T-CON板）。
- 花屏、白屏、图像错乱：
- 信号线问题：首先检查HDMI、AV、VGA等输入线是否松动或损坏,可以换根线试试。
- 主板故障：主板负责接收和解码视频信号，如果主板上的视频解码芯片、存储器（Flash或RAM）或供电电路出现问题,会导致花屏。
