第一部分：如何查找您电动车的电路图
获取准确的电路图是维修的第一步,也是最关键的一步，错误的图纸会导致维修失败甚至损坏车辆。

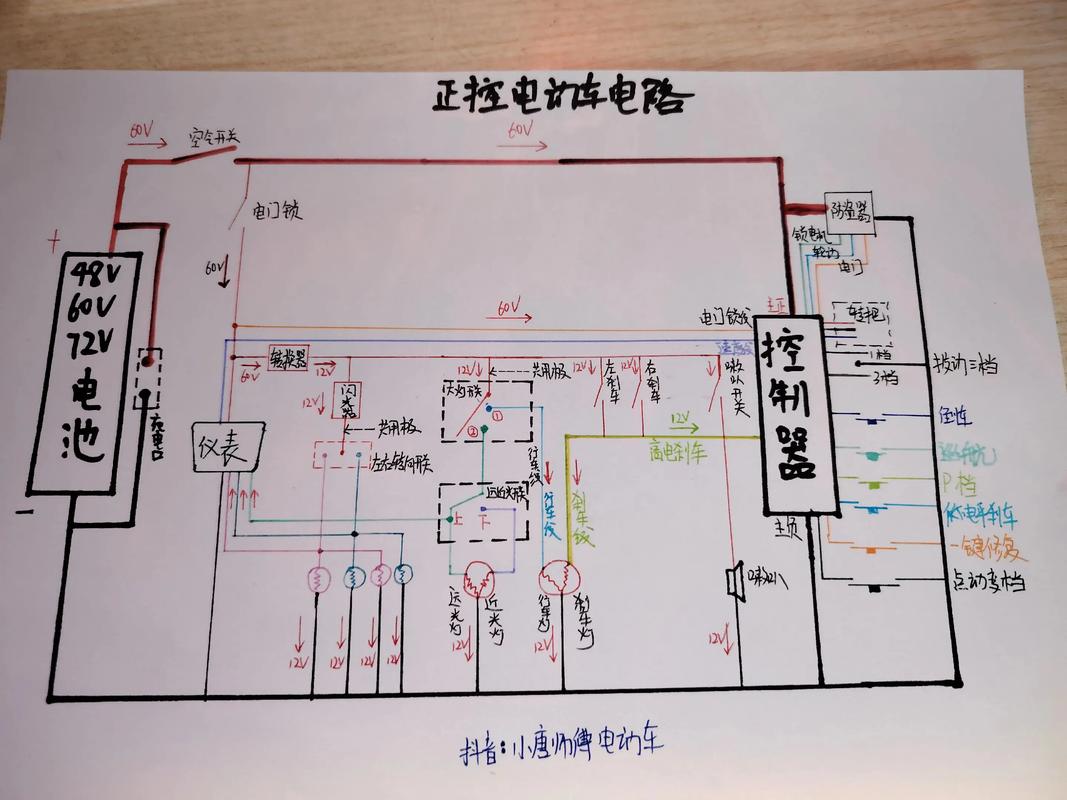

（图片来源网络，侵删）
官方渠道（最推荐）
- 品牌售后服务中心/4S店：这是最准确、最可靠的来源，直接联系您电动车品牌的官方售后，提供车辆的车架号 或型号，他们通常可以为您提供原厂电路图和维修手册。
- 品牌官方网站/App：一些主流品牌（如雅迪、爱玛、小牛等）的官方网站或官方App会提供“车主服务”或“资料下载”板块，可能会有电子版手册或电路图供下载。
第三方专业维修平台
这些平台汇集了大量的维修资料,是专业维修师傅的主要信息来源。
- 汽车维修数据库网站：虽然主要是汽车，但很多电动两轮/三轮车的电路原理与汽车类似，并且这些网站也收录了大量电动车的数据。
- ALLDATA (修车宝)：非常专业的汽车维修数据库，也包含部分电动车信息，通常需要付费订阅。
- Mitchell 1 (米切尔)：与ALLDATA类似，是北美主流的维修资料数据库。
- 国内专业维修论坛/社区：
- 电动车维修网：一个非常专业的电动车维修论坛，里面有大量的维修案例、技术讨论和图纸分享，您可以在论坛里搜索您的车型，或者发帖求助。
- 易网论坛：另一个老牌的维修技术论坛，内容覆盖面广。
在线文档和搜索引擎
- 百度图片/谷歌图片：直接搜索关键词，

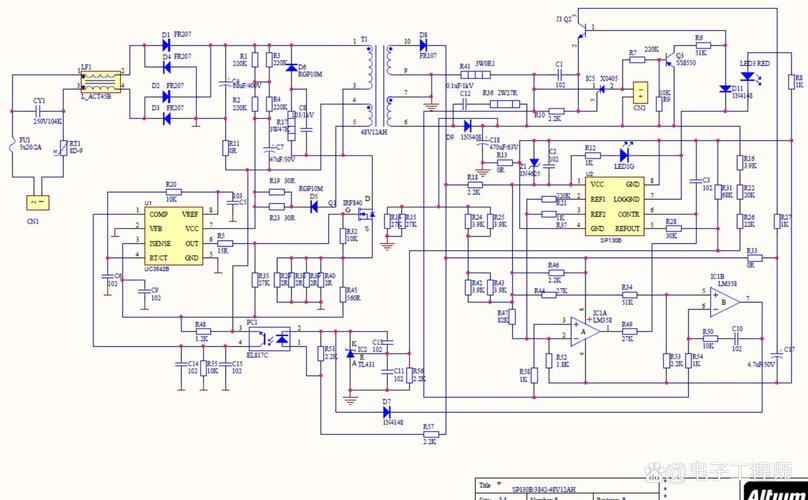

"您的品牌" + "您的车型" + 电路图(e.g.,雅迪 DE2 电路图)"控制器型号" + 电路图(e.g.,无刷控制器 18管H6 电路图)- 注意：网络上的图片可能不清晰、有错误或版本不符，请务必交叉验证。
- 百度文库/豆丁网：这些文档分享网站上有很多用户上传的维修手册和电路图，搜索关键词后，可以下载PDF或图片格式的文件。
- 阿里巴巴/1688：在阿里巴巴上搜索您的电动车控制器型号，很多控制器厂商会在产品页面附带详细的接线图和参数说明，这是查找控制器级电路图的绝佳途径。
拆车与测绘（最后手段）
如果以上方法都找不到,您只能自己动手了。
- 准备工具：万用表、纸笔、高清相机。
- 操作方法：
- 拍下控制器上所有接口的清晰照片,特别是接线端子上的丝印（如48V, GND,霍尔, 刹车等）。
- 使用万用表的通断档（蜂鸣档），逐一测量每个端子与整车线束中各根线的连接关系。
- 将测量结果绘制成草图,测量出控制器48V端子连接了电池正极的红粗线，GND端子连接了电池负极的黑粗线。
- 最终整理成一份清晰的接线图。
第二部分：高质量维修视频推荐
视频学习比看图纸更直观,特别适合初学者，以下是几个推荐的渠道和内容类型。
视频平台（YouTube/B站）
-
YouTube:

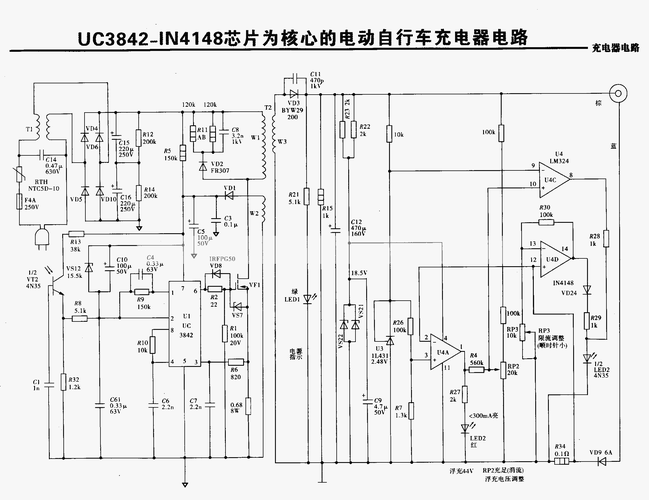

（图片来源网络，侵删）- 搜索关键词：
Electric Scooter Repair,Electric Bike Troubleshooting,EBD Repair,Lithium Battery Repair。 - 推荐频道：
- Rich Rebuilds: 虽然主要维修高端电动滑板车，但其维修思路、电池包拆解和故障排查方法非常值得学习。
- Electric Bike Review: 内容涵盖电动自行车维修、升级和评测。
- Grin Technologies: 专注于电动自行车中置电机和控制器，技术深度很高。
- 搜索关键词：
-
哔哩哔哩 (B站):
- 搜索关键词：
电动车维修,控制器维修,电机维修,电池修复,无刷电机原理。 - 推荐UP主/内容类型：
- 专业维修师傅的频道：搜索“电动车维修教程”，会有很多认证的维修技师分享的实战视频，从更换刹车片到控制器维修，内容非常全面。
- 技术科普类UP主：一些UP主会用动画和实物演示讲解电机原理、控制器工作逻辑等，帮助您建立理论基础。
- 关键词搜索：直接搜索具体故障，如
电动车转把没反应,电机异响,仪表盘不亮，通常能找到针对性的解决视频。
- 搜索关键词：
专业维修网站
- Fix My Scooter: 一个专门的电动滑板车维修网站，有详细的故障排查指南和视频教程。
- Endless Sphere: 全球最大的电动自行车爱好者论坛，其维修板块有大量由资深玩家撰写的图文教程和视频链接。
第三部分：维修基础知识与安全须知（必读！）
在看图和视频前,请务必了解以下安全知识，这能保护您和您的爱车。
安全第一！安全第一！安全第一！
- 断电操作：在进行任何电路检查或维修前，务必拔掉电池插头，高压电（即使是48V）也足以造成严重伤害。
- 防止短路：使用绝缘胶带包裹好所有裸露的线头，特别是电池正负极线，一个意外的金属搭接（短路）会瞬间烧毁控制器、甚至引发火灾。
- 电池安全：
- 不要刺穿、摔打或过度充电锂电池。
- 电池维修风险极高,非专业人士请勿自行拆解电池包，电池内部有保护板，但不当操作仍可能引发热失控。
- 充电时在通风良好的地方,并有人看管。
常见故障与排查思路（结合电路图和视频）
| 故障现象 | 可能原因 | 排查思路（结合电路图） |
|---|---|---|
| 整车没电，仪表不亮 | 电池没电或损坏 保险丝烧断 电源锁损坏 主线路断路 |
用万用表测电池电压是否正常。 找到保险丝（通常在电池盒或控制器附近），检查是否熔断。 用万用表通档测电源锁是否导通。 沿着正极主线（通常是红色粗线）检查是否有断开或接触不良的地方。 |
| 电机不转，但有电 | 转把信号故障 刹车断电信号故障 电机霍尔元件损坏 控制器损坏 |
测量转把信号线（通常是绿/蓝/黄细线）是否有电压信号变化（转动转把时电压从0.8V变到3.5V左右）。 测量刹车信号线（通常是黄/白/绿细线）是否处于刹车状态（高电平或低电平，取决于控制器）。 断电后，测量电机霍尔线的三根信号线（通常是红/黄/绿/蓝/黑中的三根）之间是否短路或断路。 都正常，很可能是控制器或电机损坏，可以采用“互换法”或“替换法”判断。 |
| 电机无力，异响 | 刹车抱死 轮胎气压不足 控制器或电机故障 电池电量不足 |
检查刹车是否松开，转动轮子是否顺畅。 用气压表测量胎压。 如果是控制器问题，可能会伴随特定频率的异响；如果是电机问题，可能是轴承损坏或磁钢脱落。 充满电再试。 |
- 找图：优先找官方资料，其次在专业论坛和电商网站按控制器型号查找。
- 学视频：在B站和YouTube上搜索具体故障，看实战操作。
- 重安全：永远记住断电操作，防止短路。
- 善用工具：一个数字万用表是电动车维修的“听诊器”，必备。
希望这份详细的指南能帮助您顺利解决问题！如果您能提供更具体的车型或故障现象，我可以尝试给出更有针对性的建议。
