第一部分：基础知识与安全须知
在动手之前,必须了解基本原理和安全规范。
（图片来源网络，侵删）

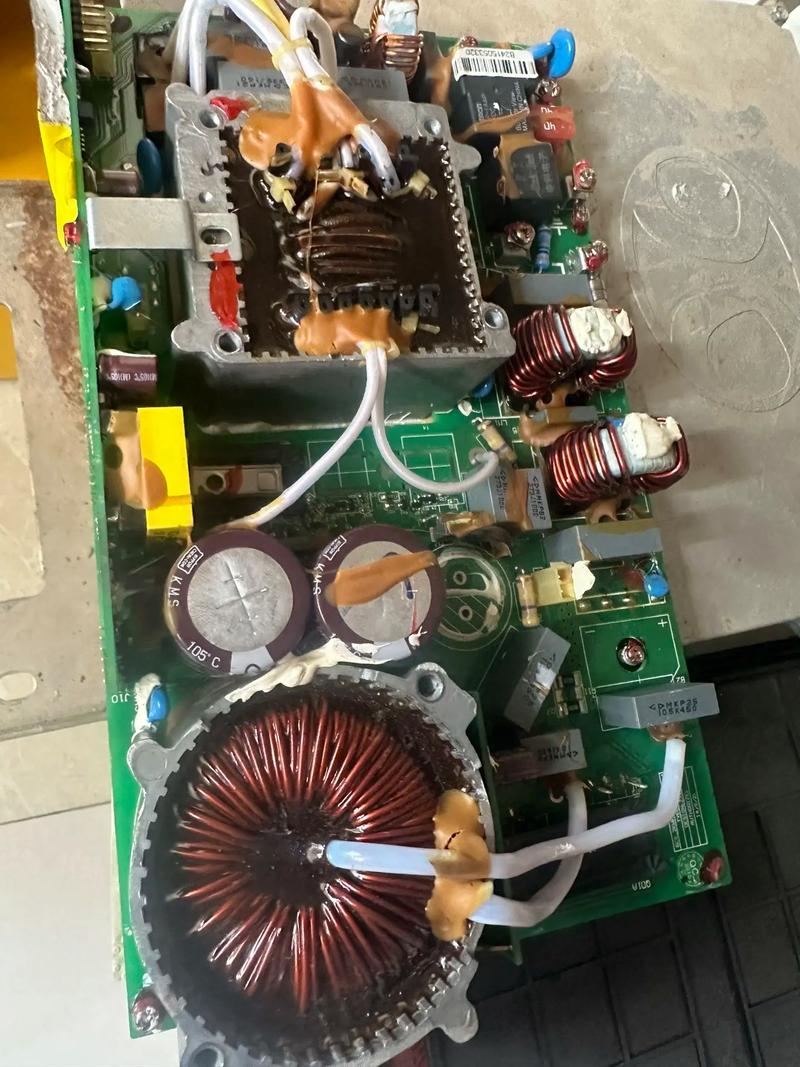

充电器的基本工作原理
12-24V开关电源充电器通常包含以下几个核心部分：
- 输入滤波电路： 作用是滤除电网中的杂波，防止其干扰充电器内部电路，同时也防止充电器自身产生的干扰反馈到电网。
- 整流滤波电路： 将220V交流电转换成高压直流电，通常是一个桥式整流堆和几个大容量的电解电容。
- PWM开关控制电路： 这是充电器的“大脑”，它通过高频开关动作（通常几十到几百kHz），将高压直流电切割成高频脉冲，然后通过变压器进行降压。
- 高频变压器： 核心部件，用于将PWM电路产生的高压高频脉冲降压到低压（输出为36V的充电器，变压器次级可能输出约40-50V的交流电）。
- 输出整流滤波电路： 将变压器次级的低压交流电再次整流成直流电，并通过电感和电容滤波，得到平滑的直流电输出。
- 电压反馈与电流采样电路： 从输出端取样电压和电流，反馈给PWM控制芯片，控制芯片根据反馈信号，动态调整PWM的占空比，从而实现恒压和恒流充电。
安全第一！维修前的准备与注意事项
这是最重要的一步，生命安全高于一切！
- 断电操作： 维修前，务必将充电器从电源插座上拔下。
- 放电操作： 充电器内部的大容量滤波电容在断电后仍会储存高压电，非常危险！维修前必须对其进行放电。
- 放电方法： 使用一个大功率电阻（1kΩ, 5W）或一个带绝缘柄的螺丝刀，电容两端并联一个几十kΩ的电阻，等待几分钟，用万用表测量电压确认已降到安全电压（低于36V）以下。
- 隔离变压器： 如果条件允许，使用一个1:1的隔离变压器为充电器供电，这样可以将充电器内部电路与“火线”隔离，在通电测试时，即使触摸电路板上的“零线”部分也不会触电，这是最安全的通电测试方式。
- 使用绝缘工具： 使用带绝缘手柄的螺丝刀和电烙铁。
- 保持工作台整洁： 确保工作区域干燥、无杂物，防止短路。
- 注意高压区域： 整流桥、滤波电容、变压器初级、开关管（MOSFET或三极管）等区域都属于高压区，非专业人员请勿随意触碰。
第二部分：故障分析与维修步骤
遵循“先外后内，先简后繁”的原则。
第一步：外部检查与询问
- 询问用户： 了解充电器的故障现象，是完全没反应（指示灯不亮），还是输出电压异常（过高、过低、不稳定），或者是无法充电（指示灯亮但电流为零）？
- 目视检查：
- 检查电源线、输出线是否有破损、断裂。
- 检查充电器外壳是否有严重烧焦、变形或裂开。
- 拆开外壳（注意螺丝位置），观察电路板上的元件是否有明显的：
- 烧黑、炸裂： 如保险丝、电容、电阻、二极管、开关管。
- 虚焊、脱焊： 尤其是大功率元件的引脚。
- 铜箔烧断： 是否有因过流烧断的电路走线。
第二步：电源通，但无输出电压（指示灯不亮）
这种情况通常是前级电路（从输入到变压器初级）的故障。
（图片来源网络，侵删）

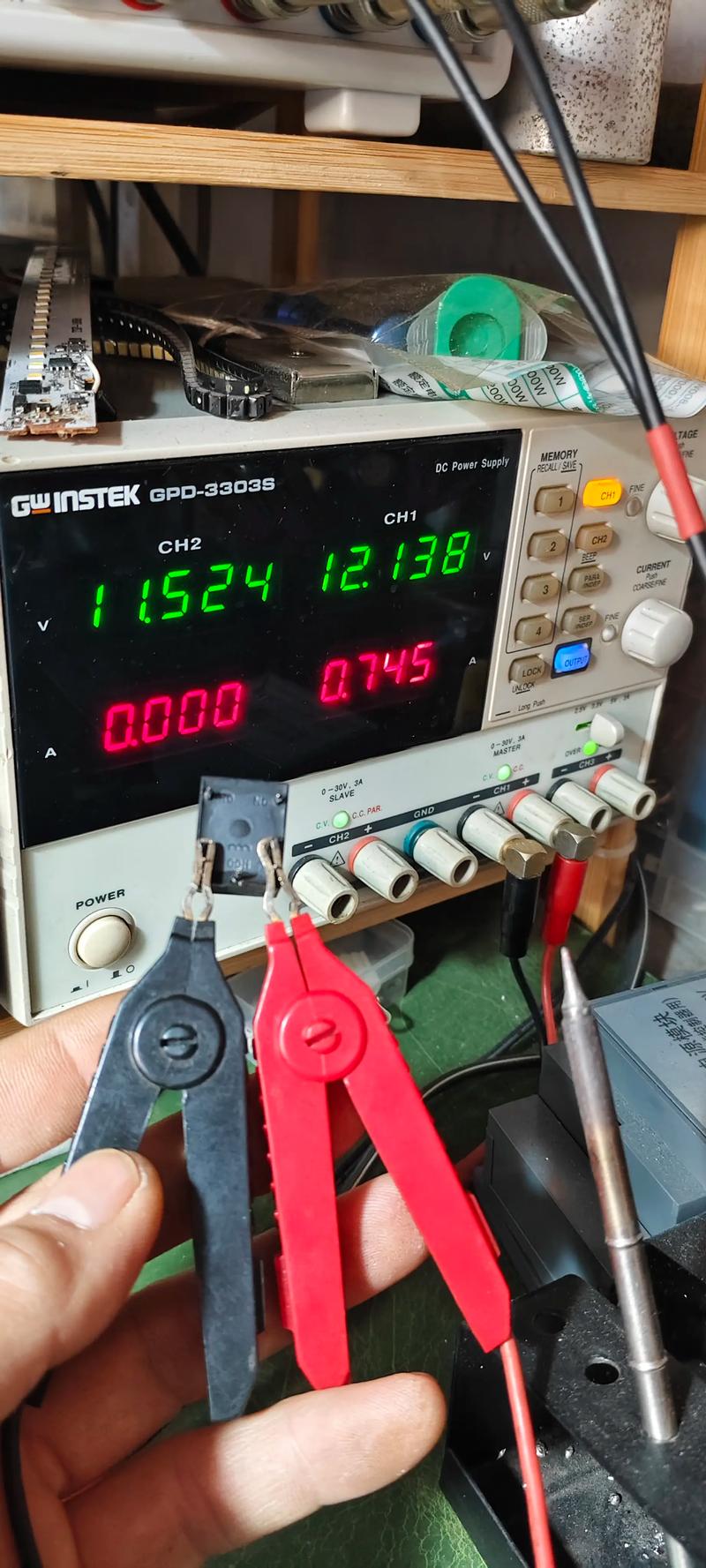

- 测量保险丝：
- 保险丝熔断： 说明后级电路存在严重短路，重点检查：
- 整流桥： 是否击穿短路。
- 滤波电容： 是否鼓包、漏液或击穿。
- 开关管： 这是最高发故障点之一，极易被击穿短路，用万用表二极管档测量其三个引脚之间是否短路。
- 市电输入部分： 是否有短路。
- 保险丝完好： 说明后级无严重短路，故障在开路或控制电路，检查：
- 启动电阻： 一个或几个大阻值（如100kΩ以上）的电阻，作用是在通电时为PWM控制芯片提供启动电压，如果它开路，芯片无法启动，开关管不工作。
- PWM控制芯片： 检查其供电引脚（通常一个VCC或VDD引脚）是否有电压，如果无电压，可能是启动电阻或供电电路问题，如果电压正常，但芯片无输出脉冲，则芯片可能损坏。
- 开关管： 可能是开路损坏（但这种情况较少见，通常是短路）。
- 电流采样电阻： 一个很小的阻值（如0.1Ω~0.22Ω）的电阻，用于检测初级电流，如果它开路，保护电路会动作，使充电器停止工作。
- 保险丝熔断： 说明后级电路存在严重短路，重点检查：
第三步：电源通，有输出电压，但异常
这种情况通常是后级电路（从变压器次级到输出端）或反馈电路的故障。
-
输出电压为0或很低：
- 输出整流二极管： 击穿短路或开路，这是常见故障点，用万用表二极管档测量。
- 输出滤波电容： 失效、鼓包或容量下降，导致带载能力差，在空载时电压可能正常，一接负载就跌落。
- 输出保险丝： 熔断。
- PWM芯片的反馈电路： 如果反馈电路（通常是光耦）异常，芯片会认为输出电压过低，从而将输出开到最大，导致保护，但有时也会表现为无输出。
-
输出电压过高：
- 极其危险！ 这通常意味着电压反馈环路失效，PWM芯片失去了对输出电压的控制，可能会将输出电压升到很高，极易损坏被充电的电池。
- 重点检查：
- 输出取样电阻： 一个或几个精密电阻，用于分压取样，如果其中一个开路，会导致取样电压过低，芯片误判，从而提升输出电压。
- 误差放大器/稳压管： 一些老式设计中使用TL431等精密基准源或稳压管，如果它们损坏，也会导致反馈失效。
- 光耦： 光耦内部开路或性能不良，无法将反馈信号传递给PWM芯片。
- PWM芯片本身损坏。
-
输出电压不稳定，波动大：

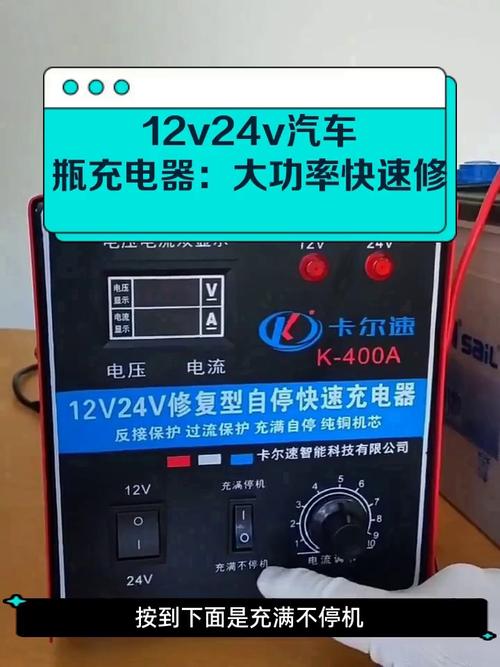

（图片来源网络，侵删）- 输出滤波电容： 性能不良，容量下降。
- 负载能力差： 带上正常负载后电压就大幅下降，通常是整流二极管或滤波电容问题。
- 控制电路接触不良： 如虚焊元件。
第四步：充电器有输出，但无法给电池充电
这种情况往往是充电控制电路的问题。
- 检查充电参数：
- 用万用表测量充电器的空载电压，对于12V铅酸电池充电器，空载电压通常在13.8V~14.7V之间；对于24V（两节12V串联）的，则在27.6V~29.4V之间，如果空载电压过低，自然无法充电。
- 检查恒流/恒压转换：
充电过程是“恒流-恒压-浮充”模式，用可调电子负载或一个大功率电阻作为负载，观察充电器是否能从恒流阶段（电压较低，电流恒定）平滑过渡到恒压阶段（电压稳定，电流下降）。
- 检查电压检测电路：
很多充电器（特别是智能充电器）会检测电池电压，如果检测电路（如一个继电器或电子开关）损坏，可能会误判电池状态，拒绝充电。
第三部分：常见故障元件与维修技巧
- 保险丝： 更换时必须使用同规格、同电流的保险丝，绝对不能用铜丝代替！
- 电解电容： 最易老化的元件，出现鼓包、漏液、顶部“凸起”是明显损坏标志，更换时注意耐压值和容量（容量可以稍大，耐压值不能低于原值）。
- 整流桥： 击穿短路是常见故障，更换时注意电流和耐压值。
- 开关管： 通常是一个MOSFET，损坏时多为DS极间击穿短路，更换时注意耐压值（如600V以上）、电流值和封装必须匹配。
- PWM控制芯片： 如UC384X系列、TL494等，损坏后通常无输出脉冲，更换时注意型号。
- 光耦： 如PC817，用于反馈信号隔离，损坏时可能导致输出电压异常或不工作。
- 二极管： 包括整流二极管和续流二极管，注意区分是快恢复二极管还是肖特基二极管，它们的压降和速度不同，不能随意代换。
- 电阻： 重点检查启动电阻和电流采样电阻，启动电阻阻值很大，功率小；电流采样电阻阻值很小（毫欧级），功率大。
总结与建议
- 从简单开始： 优先检查保险丝、明显烧毁的元件和虚焊点。
- 善用工具： 万用表是必备工具，最好能有一个带二极管档和蜂鸣档的，示波器是进阶工具，可以观察PWM波形，对维修控制电路非常有帮助。
- 图纸是宝： 如果能找到对应型号的电路图，维修将事半功倍，可以在网上搜索充电器的型号+“电路图”或“原理图”。
- 安全重于泰山： 再次强调，处理高压部分时，务必断电、放电！
- 量力而行： 如果对电路不熟悉，或者发现故障复杂（如PWM芯片及其周边元件损坏），建议寻求专业维修人员的帮助，或者直接更换一个新的充电器，因为维修的成本和时间可能比买一个新的还高。
希望这份详细的指南能帮助您成功修复您的12-24V充电器！祝您维修顺利！
